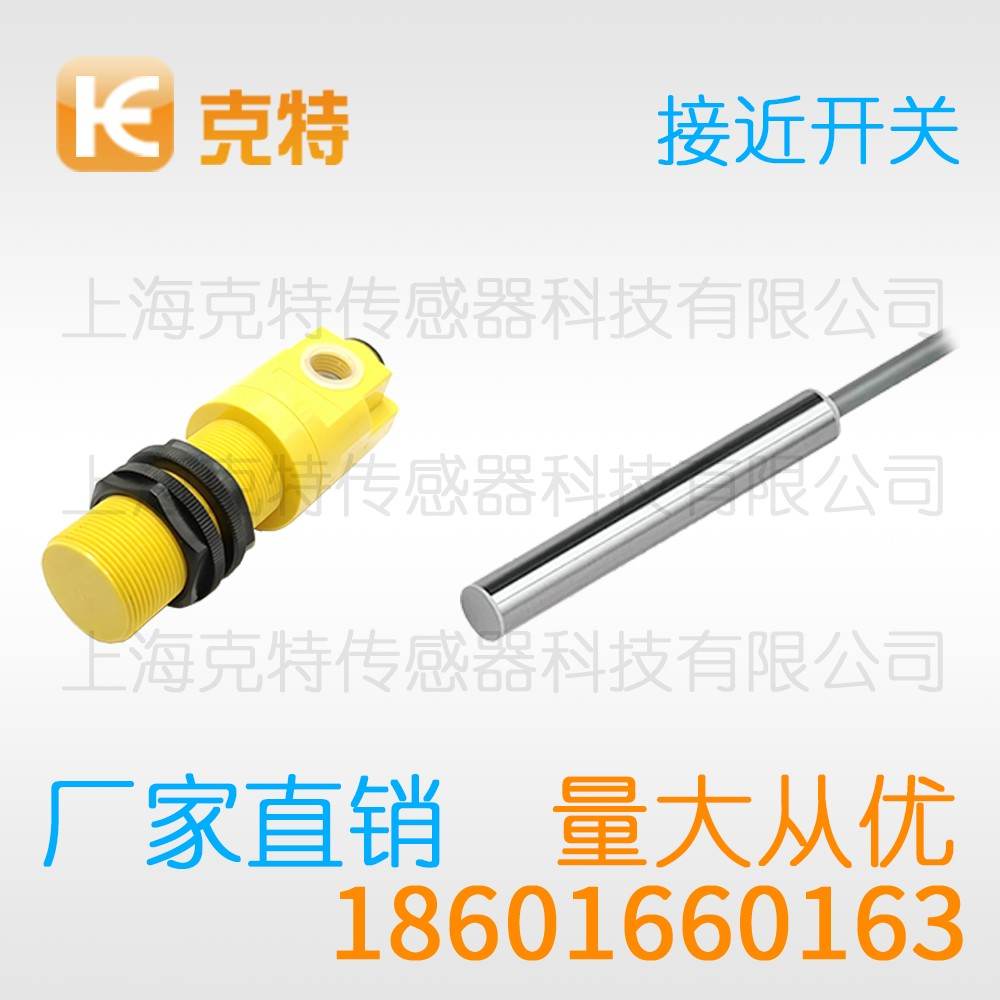

TCO-3040AB 克特 直流 NPN NO+NC

TCO-3040A 电感式接近开关 克特 直流型 NPN NO 屏蔽式

功能	DC三线 3-wire
	DC二线 2-wire
	AC二线 2-wire
型号	TCO-3040AB
Detecting distance 探测距离			1mm、2mm、4mm、5mm、8mm、10mm、15mm
Setting distance 设定距离			0 to 10.5mm
Standard Detecting target 标准探测体			Iron 8x8x1mm/12x12x1mm/18x18x1mm/30x30x1mm(铁)
Hysteresis 回差			Max.10% of detecting distance(检测距离的10%以下)
Power supply 电源电压			DC3-wire type(三线型): 12-24VDC(5-30VDC) DC2-wire type(二线型): 12-30VDC AC2-wire type(二线型): 90-250VAC
Current consumption 静态电流			DC3-wire type(三线型): Max.12mA DC2-wire type(二线型): Max.0.9mA AC2-wire type(二线型): Max.2.2mA
Response frequency 频率		DC	20HZ-800HZ
		AC	20HZ
Residual voltage 残留电压			DC3-wire type(三线型): Max.1.5V DC2-wire type(二线型): Max.6V AC2-wire type(二线型): Max.10V
品牌			克特18601660163
Control output 控制输出			Max.100mA	DC3-wire type(三线型): Max.200mA DC2-wire type(二线型): Max.100mA AC2-wire type(二线型): Max.200mA
Protection circuit 电路保护			Reverse polarity protection反极性保护, Surge absorber浪涌保护, Short circuit protection短路保护: M12 M18 M30 DC3-wire type
Indicator 显示灯			Power supply indicator电源指示: Green LED, Operating indicator动作指示: Red LED
Insulation resistance 绝缘阻抗			Min.50MΩ (500VDC)
Dielectric strength 耐电压			1500VAC 50/60HZ for 1 minute
Vibration 抗振动			1m m amplitude at frequency of 10 to55HZ in each of X, Y, Z directions for 2 hours
Shock 抗冲击			500m/s²(50G)X, Y, Z directions for 3times
Operating temperature 使用环境温度			-25 to +70℃(non-freezing condition不结冰)
Ambient humidity 使用环境湿度			35 to 95%RH
Protection 保护结构			IP50-67(IEC Specification)
Material 材料			Case: brass, Detecting surface:ABS 壳体:黄铜,检测面:ABS

克特接近开关落地方法：以流水线为例

很多现场问题的根源都可以追溯到克特接近开关的选型或安装环节。引出方式与线缆长度会影响信号质量，现场数据比样本标称值更有参考意义。下面按环节逐项梳理。

一、信号形成过程

从内部电路结构看，磁场能量高度集中在检测面附近区域，振荡幅度随目标接近而单调下降，施密特环节把模拟量整定为陡峭边沿。

克特接近开关的回差用来抑制临界位置的抖动。

从现场施工看，多台并联供电时要注意总负载余量，现场改线后要重新做一次触发点验证。

就能力构成而言，非接触地完成金属目标的识别是这类产品的根本能力，供电电压涵盖常见的直流与交流规格，适配不同现场。

从功能定位看，到位确认、计数与限位都可以由这类产品承担，防护与密封等级决定产品在恶劣现场的寿命。

二、接线与布线要点

就接线的基本规矩，线号与端子号要同步补齐，屏蔽层与信号线不要同时接地，插接件要听到卡扣到位的声音。

克特接近开关的信号线建议与动力线分开敷设。

在上电之前，端子压接后轻拉确认不松动，接线完成后把线号与端子号补齐标识。

功能层面，无触点工作方式使产品免于机械磨损的困扰，常开、常闭或双输出选项让接线适配更灵活。

三、动作距离标定

从安装距离看，额定检测距离是在标准铁质目标下给出的参考值，感应不足时优先改安装位置而非盲目换型号，取值保守一些可以换来更低的误动作率。

克特接近开关的回差过小时临界点容易出现抖动。

四、场合选择思路

从工况特点看，食品包装线要求外形便于清洁，场合评估要覆盖工艺与设备两侧，场合匹配得好，产品表现才能发挥出来。

按经验总结，螺纹紧固力矩过大会压裂外壳，更换下的产品要分析失效原因并记录。

从功能定位看，抗振动与抗冲击能力来自内部无机械触点的结构。

五、环境干扰分析

现场工况方面，电焊机与变频器会沿电源线串入脉冲干扰，电源端加装滤波环节能压低脉冲干扰，安装间距不足时宁可换更小外形的产品。

在场景匹配上，振动较大的设备优先考虑刚性支架，场合复杂时建议先做现场试验。

六、风险点提示

现场教训，禁止把检测面当作撬杠支点，首次送电要安排人员盯住输出状态，把注意事项写进点检卡更便于执行。

七、配套使用场景

结合产线实际，立体仓库堆垛机用认址与限位保证停准，工装更换频繁的场合关注安装重复性，选型前先确认目标材质、尺寸与运动方式。

就振荡回路而言，线圈与电容构成的谐振网络维持稳定振荡，目标表面感应出涡流并持续消耗振荡能量。

八、操作要点

按调试流程，支架要刚性足够，避免长期振动松动，更换产品时要做触发点对比，操作培训到位能减少误动作。

应用端，木工机械中用于压梁与送料机构限位，有油雾与切削液的机床内部适合密封引出结构。

从配套角度看，汽车零部件装配线用于工件计数与定位，铝及铜合金目标需要按衰减比例折算。

从上手顺序看，感应面不宜贴死在厚金属板上，触发点确认后要锁紧并做标记。

九、功能概述

从检测能力讲，NPN 与 PNP 两种输出逻辑覆盖了绝大多数控制器接口，屏蔽型与非屏蔽型在抗相邻干扰上表现不同，配套时把功能与工况一一对应，方案才稳妥。

TCO-3040AB 克特接近开关要点：原理靠涡流效应检金属；用法标准块点检；场合自动化设备定位；测距动作点选中段；注意信号线勿与动力线捆；环境避强磁与金属屑；功能非接触开关输出；接线直流三线NPN常开；应用注塑合模确认。

克特电感式接近开关,圆柱形接近开关,方形接近开关,超小型电感式接近开关,超短型电感式接近开关,中长距离接近开关,两线电感式接近开关,三线接近开关,交流接近开关,直流接近开关,10-30VDC,6-36VDC,90-250VAC,20-250VAC,NPN,PNP,四线接近开关,克特接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体，检测距离由0.8mm至150mm。可根据客户需要制作成耐高温型接近开关，最高温度150℃。根据原理可分为正方形、圆柱形、圆孔型、凹槽型等五种类型。上海克特传感器科技有限公司专业生产TCO-3040AB 克特 直流 NPN NO+NC

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
