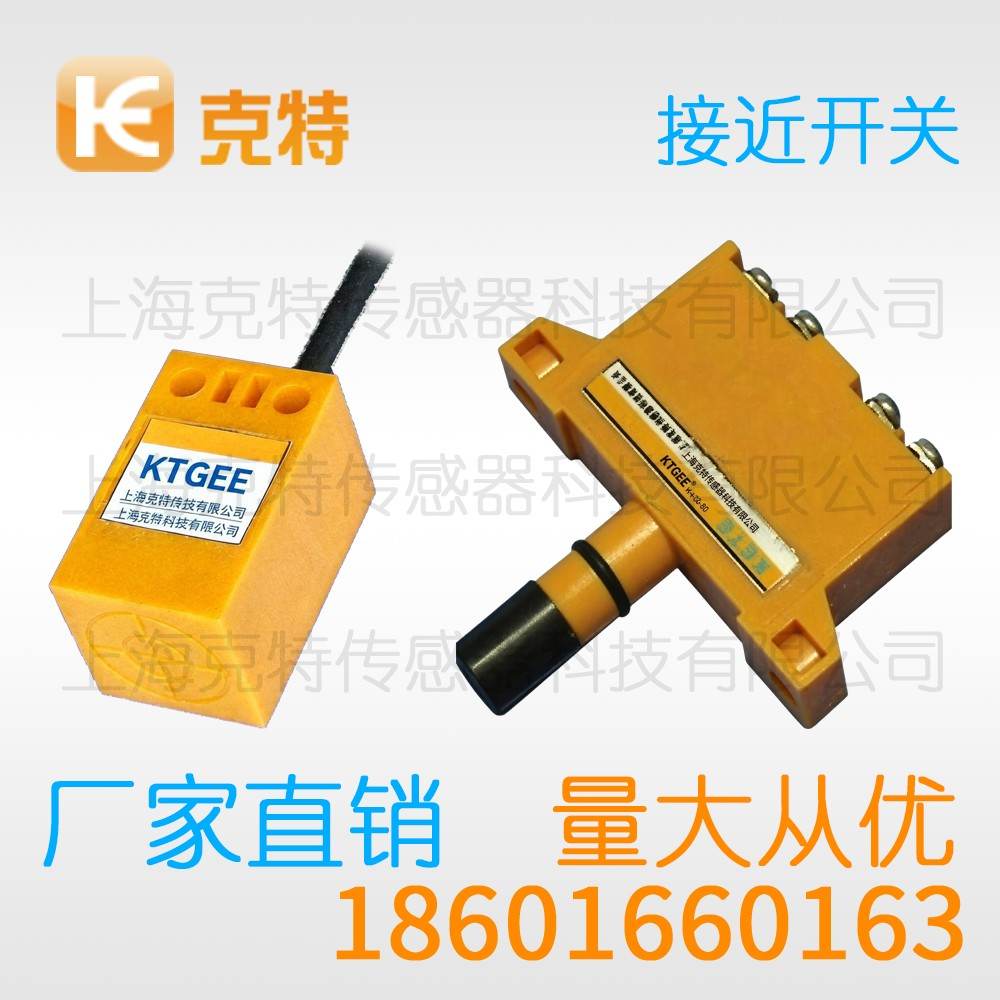

TL-Q5MY2 克特 交流 二线 NC

TL-Q5MY2 电感式接近开关 克特 交流型 二线 NC 非屏蔽式

功能	DC三线 3-wire
	DC二线 2-wire
	AC二线 2-wire
型号	TL-Q5MY2
Detecting distance 探测距离			1mm、2mm、4mm、5mm、8mm、10mm、15mm
Setting distance 设定距离			0 to 10.5mm
Standard Detecting target 标准探测体			Iron 8x8x1mm/12x12x1mm/18x18x1mm/30x30x1mm(铁)
Hysteresis 回差			Max.10% of detecting distance(检测距离的10%以下)
Power supply 电源电压			DC3-wire type(三线型): 12-24VDC(5-30VDC) DC2-wire type(二线型): 12-30VDC AC2-wire type(二线型): 90-250VAC
Current consumption 静态电流			DC3-wire type(三线型): Max.12mA DC2-wire type(二线型): Max.0.9mA AC2-wire type(二线型): Max.2.2mA
Response frequency 频率		DC	20HZ-800HZ
		AC	20HZ
Residual voltage 残留电压			DC3-wire type(三线型): Max.1.5V DC2-wire type(二线型): Max.6V AC2-wire type(二线型): Max.10V
品牌			克特18601660163
Control output 控制输出			Max.100mA	DC3-wire type(三线型): Max.200mA DC2-wire type(二线型): Max.100mA AC2-wire type(二线型): Max.200mA
Protection circuit 电路保护			Reverse polarity protection反极性保护, Surge absorber浪涌保护, Short circuit protection短路保护: M12 M18 M30 DC3-wire type
Indicator 显示灯			Power supply indicator电源指示: Green LED, Operating indicator动作指示: Red LED
Insulation resistance 绝缘阻抗			Min.50MΩ (500VDC)
Dielectric strength 耐电压			1500VAC 50/60HZ for 1 minute
Vibration 抗振动			1m m amplitude at frequency of 10 to55HZ in each of X, Y, Z directions for 2 hours
Shock 抗冲击			500m/s²(50G)X, Y, Z directions for 3times
Operating temperature 使用环境温度			-25 to +70℃(non-freezing condition不结冰)
Ambient humidity 使用环境湿度			35 to 95%RH
Protection 保护结构			IP50-67(IEC Specification)
Material 材料			Case: brass, Detecting surface:ABS 壳体:黄铜,检测面:ABS

克特接近开关关键参数：以立体仓库为例

在金属到位检测方案里，克特接近开关以结构紧凑、寿命长、免接触著称。要用得稳，离不开正确的接线、合理的安装位置与对环境的评估。下面分主题做具体说明。

一、避坑指南

按经验总结，超出额定使用条件会显著缩短寿命，检修前必须断电并确认无残余能量，细节上的疏忽往往是故障的起点。

克特接近开关的检测面不可被硬物磕碰划伤。

二、行业落地场景

在成套设备上，陶瓷机械中参与进出窑辊道的到位控制，铝及铜合金目标需要按衰减比例折算，现场工况决定外壳形式与引出方式。

克特接近开关的应用范围覆盖机床、输送、包装与装配。

说起动作距离，埋入式与非埋入式的安装余量并不相同，留出余量比贴着极限值更稳妥。

从行业落地看，木工机械中用于压梁与送料机构限位，有限安装空间里外形尺寸与出线方向是硬约束。

三、场景匹配要点

在场景匹配上，多水冲洗的产线关注引出部位防护，场合与型号匹配是方案成功的一半，把场合条件写清楚能大幅减少返工。

克特接近开关复杂工况建议先做现场试验。

从现场施工看，插接件要听到卡扣到位的声音，上电前先用万用表核对线序。

从配套角度看，纺织与印刷机械用于往复机构的到位反馈，室外输送场合要考虑昼夜温差与结露。

四、周围环境的影响

从长期运行看，强烈振动可能让支架松动并改变安装位置，环境评估应覆盖冷态、热态与冲洗工况，预防性的布置远胜于事后抢修。

五、能力说明

从功能定位看，密封引出形式使产品在油雾与水冲场合也能稳定工作，屏蔽型与非屏蔽型在抗相邻干扰上表现不同，功能描述要落到具体工况，而非停留在名词。

使用时，目标有效面积应大于检测面尺寸，日常点检要覆盖输出状态与支架。

现场环境，电焊机与变频器会沿电源线串入脉冲干扰，振动场合要加防松垫圈与锁紧螺母。

六、接线方式

就接线的基本规矩，线路较长时传输要核算线径与压降，接线错误往往表现为上电即动作或毫无反应，接线标识清楚能显著缩短排查时间。

七、检测原理说明

从电磁感应角度看，振荡回路的品质因数决定了检测灵敏度，不同材质对应的衰减斜率并不一致，施密特环节把模拟量整定为陡峭边沿。

八、感应距离整定

从安装距离看，薄板与小尺寸目标的感应距离会明显缩水，多工位安装时应统一标定口径，标定工作最好由专人统一完成。

就适配性而言，食品包装线要求外形便于清洁，场合评估要覆盖工艺与设备两侧。

标定环节，额定检测距离是在标准铁质目标下给出的参考值，标定要用实际工况中的目标材质与尺寸。

九、使用方法说明

在操作层面，安装螺母要按对角顺序逐步拧紧，异常动作先查安装再怀疑产品，操作培训到位能减少误动作。

TL-Q5MY2 克特接近开关要点：功能非接触开关量输出；环境接地抑共模扰动；场合工程机械野外；接线交流二线串载使用；原理靠涡流效应检金属；注意信号线勿与动力线捆；用法法线接近最灵；测距动作点选中段；应用自动化产线定位。

克特电感式接近开关,圆柱形接近开关,方形接近开关,超小型电感式接近开关,超短型电感式接近开关,中长距离接近开关,两线电感式接近开关,三线接近开关,交流接近开关,直流接近开关,10-30VDC,6-36VDC,90-250VAC,20-250VAC,NPN,PNP,四线接近开关,克特接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体，检测距离由0.8mm至150mm。可根据客户需要制作成耐高温型接近开关，最高温度150℃。根据原理可分为正方形、圆柱形、圆孔型、凹槽型等五种类型。上海克特传感器科技有限公司专业生产TL-Q5MY2 克特 交流 二线 NC

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
