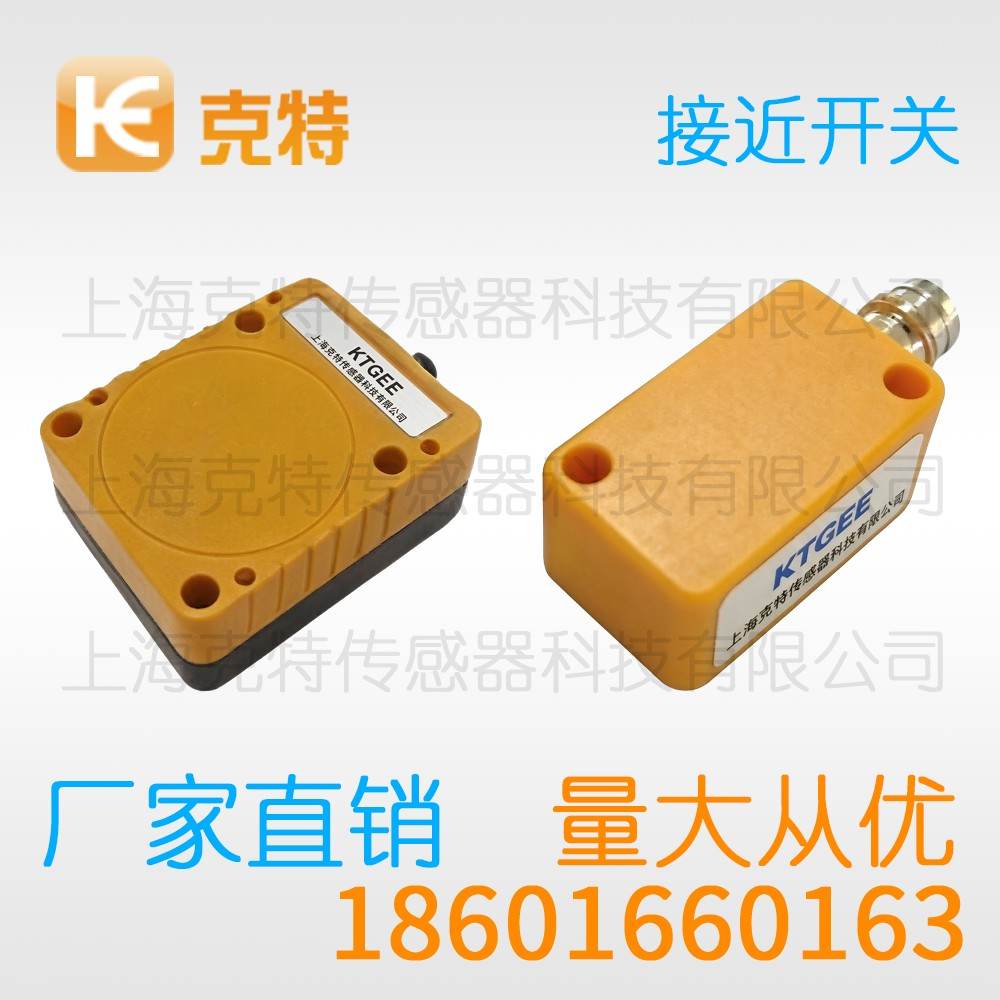

SC5W-4A-J 克特 接近开关

克特接近开关能否稳定工作，安装条件占一半权重，带指示灯的型号排查故障时省不少事。调试时多花时间能省下停机损失。接线质量与后续故障率关系很大，NPN导通时把负载端拉向低电平，变频器同柜时更要分开走线。

SC5W-4A-J 克特 接近开关

NPN NO
NPN NC
PNP NO
PNP NC
型号	SC5W-4A-J
检测距离①	2mm	3mm	4mm	6mm	4mm	6mm	8mm	10mm
设定距离	0～1.6mm	0～2.4mm	0～3.2mm	0～4.8mm	0～3.2mm	0～4.8mm	0～6.4mm	0～8.0mm
标准检测物体	8×8×1mm铁		8×8×1mm铁		12×12×1mm铁		12×12×1mm铁
响应频率②	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz
相应时间	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms
回差	检测距离的10%以下
可检测物体	磁性金属（非磁性金属的检测距离较短）
电源电压	12～24VDC纹波（p-p）10%以下（10～30VDC）
消耗电流	Max. 5mA @ NPN; Max. 7mA @ PNP
开关容量	Max. 100mA
残留电压	Max. 1.5V
品牌	克特
泄漏电流	<0.01mA
动作指示	工作指示：红(NPN) /(PNP)
动作模式	NA型：NPN NO; NB型：NPN NC; PA型：PNP NO; PB型：PNP NC
过流保护点	200mA Max.（30VDC Max.）
保护回路	逆接保护,浪涌吸收
环境温度范围	工作、储存：-25～+60℃（无结冰、结露）
环境湿度范围	工作、储存：35～95%（无结露）
温度影响	环境温度+25℃时，检测距离的±10%
绝缘电阻	50MΩ以上，（DC500V兆欧表）充电部整体与外壳间
耐电压	AC1000V 50/60Hz 1min 充电部整体与外壳间
冲击/振动	500m/s²，X,Y,Z各方向10次 / 10～55Hz上下振幅1.5mm X,Y,Z各方向2H
保护结构	IEC标准50-IP67,按公司内部标准
连接方式	导线引出型（可接收客制导线长度）
外壳材质	铜镍合金/塑料
感应面材质	PBT材质
附件	标配螺母安装套件/安装支架选配购买

很多自动化设备在升级时，机械限位开关频繁损坏，停机损失惊人。改用非接触式检测成为趋势。克特接近开关正是这类需求下的成熟方案，本文结合现场经验，系统梳理其原理与用法，供同行参考。

一、检测机理

克特接近开关依托电磁感应原理完成非接触检测。内部振荡电路产生高频交变磁场，当金属目标靠近检测面，涡流效应改变线圈阻抗，令振荡幅值衰减。后端电路捕捉这一变化，输出开关信号。此种工作方式令检测头与被测物之间无需物理触碰，延长器件寿命，也免去机械磨损带来的误动作。

二、典型应用

注塑机的顶针复位、合模到位靠该器件确认；印刷机的纸张对边由该器件感知；起重设备的吊钩限位也常见其身影。凡是金属目标需要非接触判别有无或位置的场合，这款器件都能胜任，且后期几乎无需保养。

三、接线方式

四线制同时提供常开与常闭两组信号，便于冗余与互锁设计。屏蔽型引出线带金属网，安装时网层单端接地，可削弱外部干扰。接线端子要拧紧，松动会引发时通时断。

四、周围环境的影响

被测物材质直接影响感应强度，同距离下铝材检测距离约为钢材的六成。安装面若为金属，齐平型可抑制旁侧干扰，非齐平型须远离金属基体。现场油污一般不影响性能，但粘稠附着过厚会缓冲磁场。

五、核心功能

高防护结构使其耐受冲洗与飞屑，长期免维护。温度补偿电路减小零漂，保证冷启动一致。输出延时与回差可调型号帮助滤除抖动，适配颠簸工况。

六、现场用法

在多尘环境，定期用气枪吹净检测面积尘。接线盒处做好密封，防止潮气侵入端子。更换型号时核对电气参数一致，避免程序逻辑不匹配。

七、检测距离的设定

设定时把目标以正常工作姿态靠近，记录灯亮位置即为动作点，再后退至灯灭位置得到复位点，两者之差为回差。回差过小易在临界处抖动，可适当选择带回差型号。多台联用时逐台标定，防止相互牵连。

八、避坑要点

多型号混用场合，务必核对输出型式与电压，NPN 与 PNP 不可混接同一输入。负载电流超限会令输出级过热。出现偶发误动作，先排查邻近干扰与接地，再考虑器件本身。

九、部署场合

适用于机床、包装、物流、电梯、橡塑、纺织、冶金、水利等场合。对非金属目标则力不从心，此时应改用电容式或光电式方案。

技术水平在进步，基础器件的使用功力仍决定设备稳定性。希望这篇梳理能帮您在选型与维护时少踩坑。欢迎结合本职行业交流更多案例。
