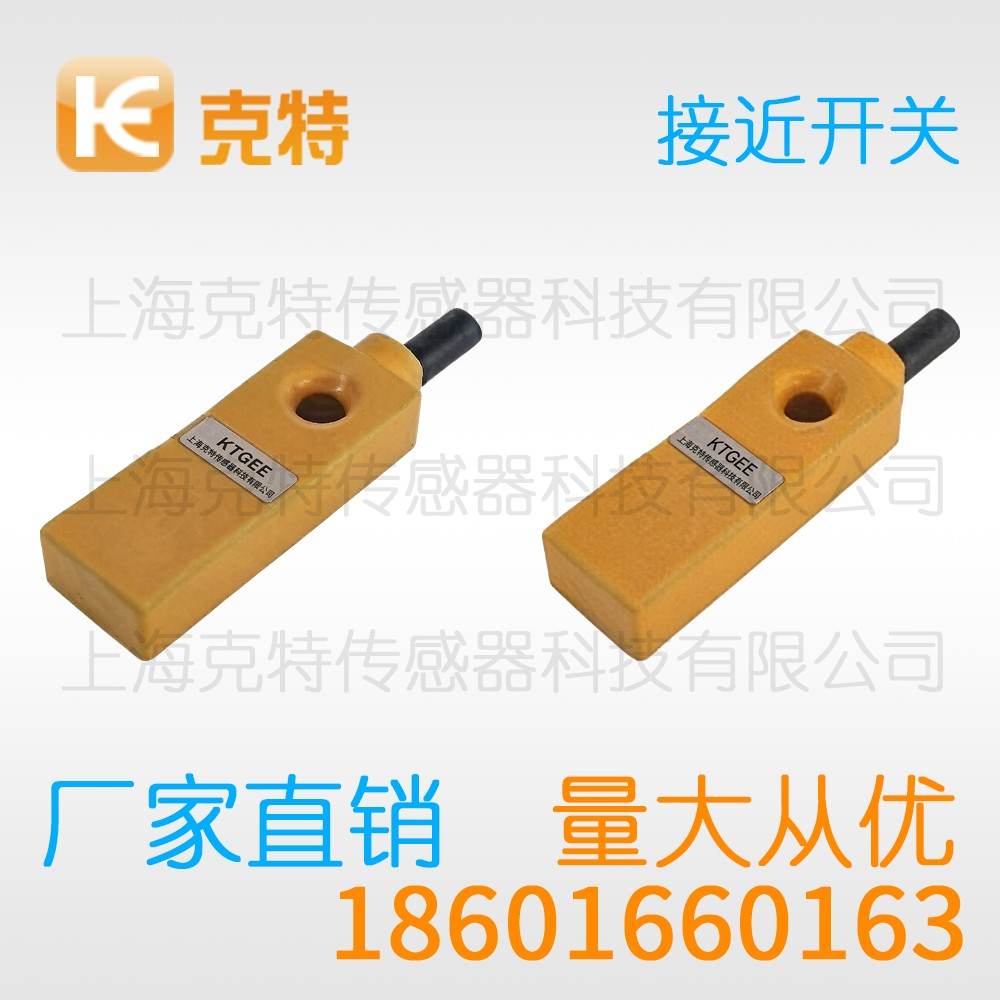

PA1T-S1202N-OEA4 克特 高压力电感式 接近开关

在紧凑机构里，小型化克特接近开关帮了大忙。引线弯折半径不宜过小，反复折弯易使内部芯线疲劳断芯。克特接近开关靠高频振荡线圈建立交变磁场，金属靠近时表面感应出涡流。合理预留余量，比追求极限距离更划算。

PA1T – S1202N - OEA4 克特 高压力电感式接近开关

非 埋 入/埋入	直流10-30VDC ，额定电压24V	NPN 常开
		常闭
		一开一闭
		PNP 常开
		常闭
		一开一闭
		二线常开
		二线常闭
	8VDC NAMUR传感器
	交流20-250VAC ，额定220V	二线常开
		二线常闭
		开闭转换
输出电流 lo	二线型 DC / AC	≤200mA / ≤300-500mA
	三线型 DC	≤ 300mA
输出电压降Ud	二线型 DC / AC	≤ 5V / 7V
	三线型 DC	≤1.5V
最小动作电流	≥3mA
品牌	克特18601660163
静态功耗	二线型 DC / AC	≤1mA / 2mA
	三线型 DC	≤15mA
型号	PA1T – S1202N - OEA4
回 差	≤ 5%
重复精度	≤5%
最高开关频率 f 埋入/ 非埋入/ 交流	600Hz/200Hz/25Hz
过载保护(直流）	是
极性保护	是
可检测体	磁性金属
环境温度 Ta	-15~+60℃
外壳材料	金属/塑料
防护等级	IP50-67 取决于接插件

克特接近开关在食品包装中的工作原理说明

产线集成商在选克特接近开关时，更关心批次一致性与长期漂移。样本数据之外，安装条件往往才是决定性因素。接下来把各环节的经验汇总成文。

一、功能要点

就产品功能而言，额定动作距离在规格书中以符号Sn标注，功能理解清楚再谈选型效率更高，不同厂家的参数测试条件可能不同。

克特接近开关通常内置短路保护与极性保护。

二、应用要点

从集成商反馈看，输送线分拣点依靠金属接近触发挡板气缸，工装更换频繁的场合关注安装重复性，选型前先确认目标材质、尺寸与运动方式。

克特接近开关在包装与分拣线上承担计数与触发任务。

在场景匹配上，频繁启停的场合要关注响应频率，场合复杂时建议先做现场试验。

三、工况适配分析

按现场分类，多水冲洗的产线关注引出部位密封，场合与型号匹配是方案成功的一半。

克特接近开关在粉尘油雾场合要注意防护与清理。

正确的使用方式，避免用扳手敲击检测面调整位置，动作点确认后要锁紧并做标记。

周围金属与干扰，强烈振动可能让支架松动并改变安装距离，电源端加装滤波环节能压低脉冲干扰。

四、使用方法说明

在操作层面，先空载通电观察指示灯，再挂负载运行，运行一段时间后要复查安装距离，先粗调后微调能更快找到动作点。

五、回路构成说明

接线前要分清，NPN型的黑色信号线低电平导通，继电器感性负载两端应并联续流二极管，潮湿环境下的接线要做防潮处理。

接线前要分清，带插接件的产品要确认针脚定义再对接，多台并联供电时要注意总电流余量。

就工作过程而言，交变磁场由检测面一侧的振荡线圈建立，涡流路径集中在目标表层，与表面状态有关。

六、干扰与温漂

现场工况方面，检测面正前方的金属支架会衰减动作距离，安装板开孔直径要略大于螺纹外径，环境因素往往比产品本身更值得关注。

七、振荡与整定机理

从电磁感应角度看，检测面结构对磁场分布影响明显，目标越贴近检测面，能量损耗越显著，整形电路随后把幅度变化转换为开关量。

从行业落地看，汽车零部件装配线用于工件计数与定位，室外输送场合要考虑昼夜温差与结露。

现场环境，电焊机与变频器会向电源线串入脉冲干扰，油雾场合应优先考虑便于清理的外形结构。

八、注意事项

现场教训，带电接线存在损坏输出级的风险，备件更换后要做动作点对比，严格执行操作规范能避免多数人为损坏。

在操作层面，避免用扳手敲击检测面调整位置，动作点确认后要锁紧并做标记。

九、距离的设定

在取值时，实际安装距离一般取额定动作距离的七八成，整定完成后要做一次连续动作验证，距离取值保守一些可以换来更低的误动作率。

正确的使用方式，先空载通电观察指示灯，再挂负载运行，更换产品时要做动作点对比。

从风险点看，禁止把检测面当作撬杠支点，线缆走向要避开运动部件与锐边。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
