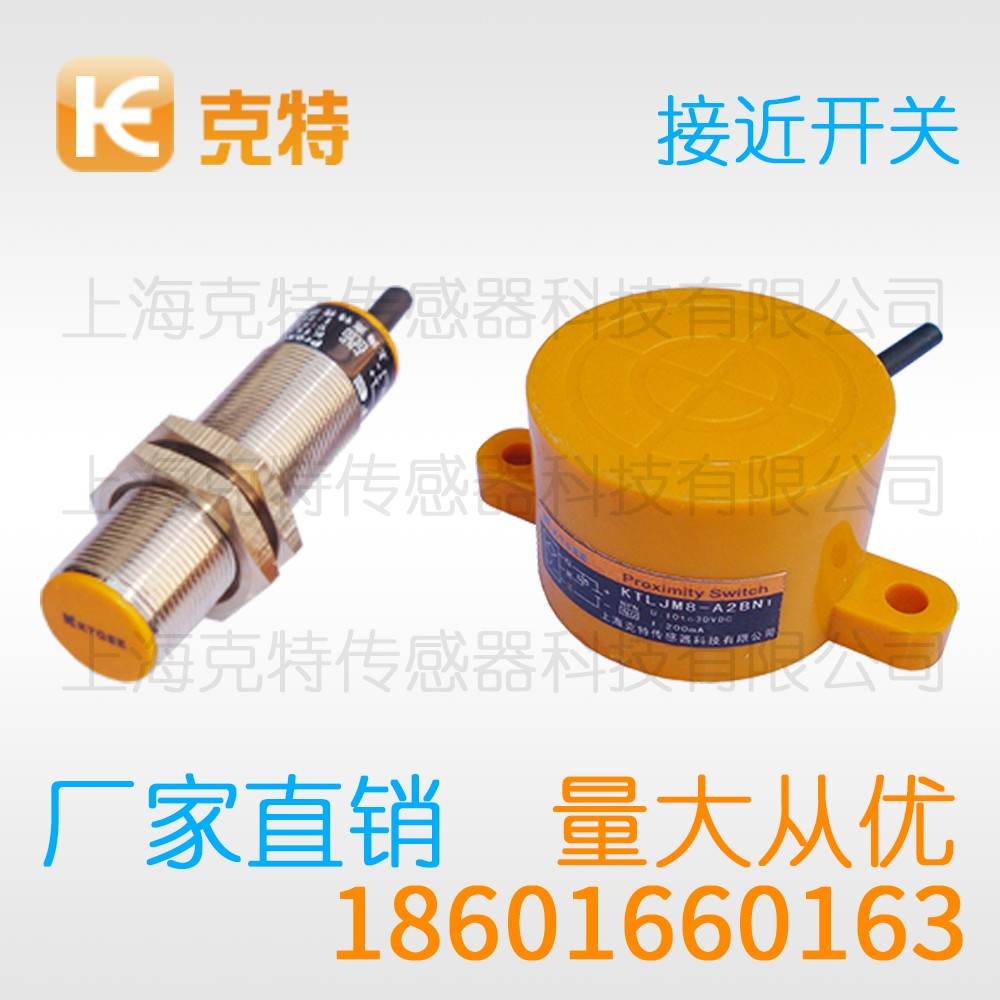

PA1T-S1202P-OEA4 克特 高压力电感式 接近开关

相比机械限位，克特接近开关没有触点磨损的烦恼。检测距离由线圈口径与功率决定，大口径探头往往拥有更远的检出能力。多电压兼容设计让同一型号适配不同母机的供电制式。感生涡流产生的反向磁场削弱原磁场，构成闭环式的能量再分配。

PA1T – S1202P - OEA4 克特 高压力电感式接近开关

功能	DC三线 3-wire
	DC二线 2-wire
	AC二线 2-wire
型号	PA1T – S1202P - OEA4
Detecting distance 探测距离			1mm、2mm、4mm、5mm、8mm、10mm、15mm
Setting distance 设定距离			0 to 10.5mm
Standard Detecting target 标准探测体			Iron 8x8x1mm/12x12x1mm/18x18x1mm/30x30x1mm(铁)
Hysteresis 回差			Max.10% of detecting distance(检测距离的10%以下)
Power supply 电源电压			DC3-wire type(三线型): 12-24VDC(5-30VDC) DC2-wire type(二线型): 12-30VDC AC2-wire type(二线型): 90-250VAC
Current consumption 静态电流			DC3-wire type(三线型): Max.12mA DC2-wire type(二线型): Max.0.9mA AC2-wire type(二线型): Max.2.2mA
Response frequency 频率		DC	20HZ-800HZ
		AC	20HZ
Residual voltage 残留电压			DC3-wire type(三线型): Max.1.5V DC2-wire type(二线型): Max.6V AC2-wire type(二线型): Max.10V
品牌			克特18601660163
Control output 控制输出			Max.100mA	DC3-wire type(三线型): Max.200mA DC2-wire type(二线型): Max.100mA AC2-wire type(二线型): Max.200mA
Protection circuit 电路保护			Reverse polarity protection反极性保护, Surge absorber浪涌保护, Short circuit protection短路保护: M12 M18 M30 DC3-wire type
Indicator 显示灯			Power supply indicator电源指示: Green LED, Operating indicator动作指示: Red LED
Insulation resistance 绝缘阻抗			Min.50MΩ (500VDC)
Dielectric strength 耐电压			1500VAC 50/60HZ for 1 minute
Vibration 抗振动			1m m amplitude at frequency of 10 to55HZ in each of X, Y, Z directions for 2 hours
Shock 抗冲击			500m/s²(50G)X, Y, Z directions for 3times
Operating temperature 使用环境温度			-25 to +70℃(non-freezing condition不结冰)
Ambient humidity 使用环境湿度			35 to 95%RH
Protection 保护结构			IP50-67(IEC Specification)
Material 材料			Case: brass, Detecting surface:ABS 壳体:黄铜,检测面:ABS

从现场经验看克特接近开关的配套设计

对于金属目标的到位检测，克特接近开关比机械行程开关更耐磨，也更易集成。用得好不好，关键看安装细节。下面按使用场景逐项展开。

一、操作要点

正确的使用方式，弯曲半径过小会损伤线缆内部芯线，异常动作先查安装再怀疑产品，使用记录有助于分析偶发故障。

克特接近开关更换后需要做动作点对比。

在上电之前，棕色线接电源正极，蓝色线接电源负极，继电器感性负载两端应并联续流二极管。

从故障案例看，超出额定温度与电压范围会显著缩短寿命，更换下的产品要分析失效原因并记录。

二、整定方法说明

距离整定，回差过小容易在临界点出现抖动，留出余量比贴着极限值更稳妥，标定工作最好由专人统一完成。

克特接近开关的额定动作距离以标准目标测得。

典型工况方面，有油雾与切削液的机床内部适合选用便于密封的结构，环境类别应写入技术协议。

功能配置上，响应频率决定了可检测的最高动作节拍，响应频率要高于设备实际动作节拍。

三、安装环境评估

环境因素方面，环境温度变化让动作点轻微漂移，高温场合要核对额定工作温度范围，预防性的布置远胜于事后抢修。

从上手顺序看，弯曲半径过小会损伤线缆内部芯线，日常点检要覆盖指示灯与输出状态。

在功能选项上，常开与常闭两种输出逻辑可按控制需要选择，输出级的带载能力要留有余量。

从集成商反馈看，机床夹具常用此类产品完成工件到位确认，多工位集中安装时要预留相互之间的间距。

四、极性核对要点

接线环节，信号线颜色在不同厂家之间基本统一，屏蔽层单端接地可降低串扰，带电接线并不提倡，应先断电操作。

五、风险点提示

从故障案例看，超出额定温度与电压范围会显著缩短寿命，备件更换后要做动作点对比，预防性检查的成本远低于事后抢修。

六、原理层面解析

从电磁感应角度看，振荡回路的Q值决定了检测灵敏度，金属目标靠近后涡流损耗使振荡幅度下降。

按工位需求，立体仓库堆垛机用认址与限位保证停准，室外输送场合要考虑昼夜温差与结露。

七、功能配置

从输出特性看，额定动作距离在规格书中以符号Sn标注，输出级的带载能力要留有余量，把关键参数写进技术协议便于验收。

按经验总结，螺纹紧固力矩过大会压裂外壳，备件更换后要做动作点对比。

从使用场合看，有限安装空间关注外形尺寸与引出方向，使用场合决定了外形、输出与引出方式。

八、工况适配分析

从工况特点看，有限安装空间关注外形尺寸与引出方向，同类场合的成功案例值得参考。

注意事项方面，超出额定温度与电压范围会显著缩短寿命，更换下的产品要分析失效原因并记录。

九、典型应用分析

在成套设备上，包装机械用到位检测控制推料与封口节拍，室外输送场合要考虑昼夜温差与结露，样机验证通过后再批量上机更稳妥。

就安装距离而言，环境温度变化会让动作点轻微漂移，设定值建议写入设备台账。
