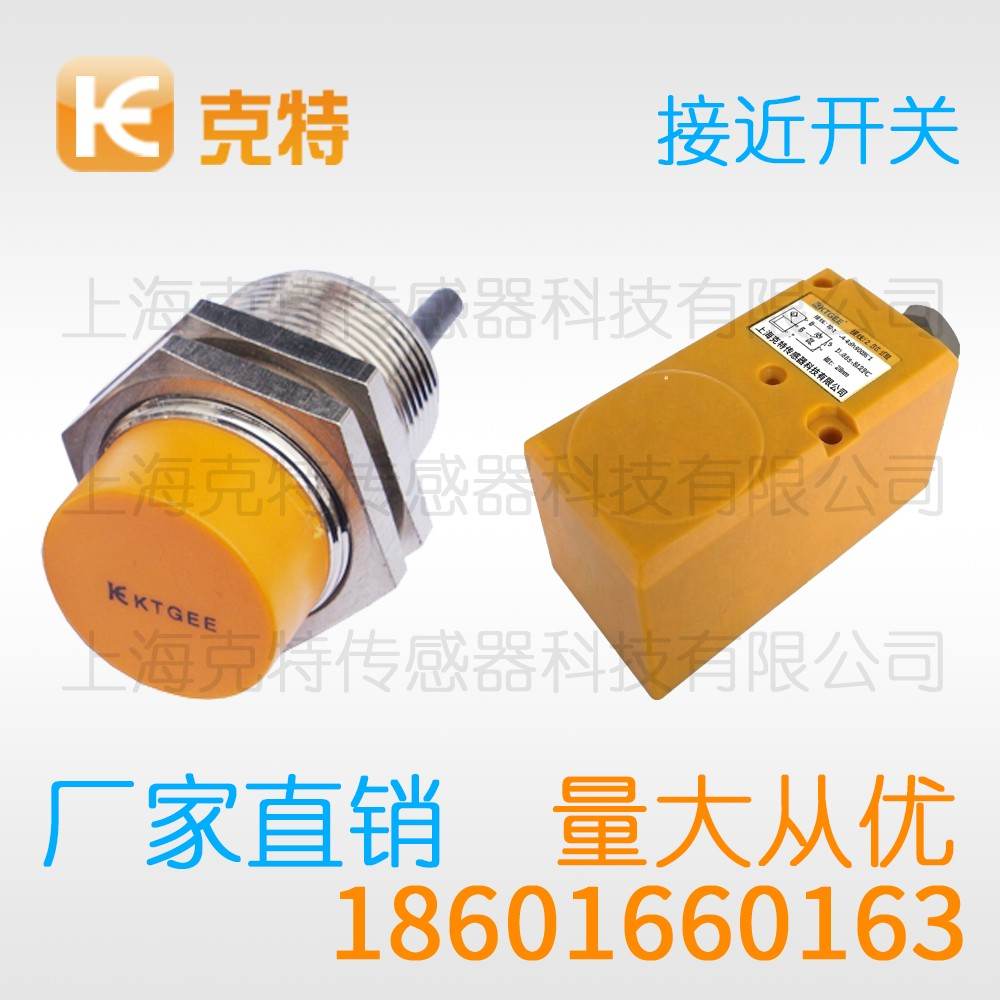

M18-D8PK 克特 接近开关

克特接近开关个头不大，选型细节却最容易翻车，现场记录动作点与复位点有助于后续复核。调试时多花时间能省下停机损失。目标材质与安装空间是判断的起点，印刷机械的滚筒相位检测，特殊场合建议先做小批量验证。

M18-D8PK 克特 接近开关

参数名称	参数值	参数名称	参数值
型号	M18-D8PK
安装形式	埋入式/非埋入	工作电压	10-30VDC、90-250VAC、90-380VAC
品牌	克特18601660163	静态电流	DC≤2.5mA
检查距离	按型号标准	响应频率	20-1000Hz
回差值	小于检测距离的10%	电流输出	200mA、300mA、500mA、
标准检测体	检查面而定	防护等级	IP50-IP66
残留电压	DC三线式：≤1.5VDC，DC二线式：≤4VDC，AC二线式：≤8VAC
温度影响	在-25℃到+70℃范围内，对在+25℃时的检测距离是在10%以下
绝缘电阻	≥50MΩ Min（500VDC Mega基准）
耐压	1500VAC 50/60Hz 一分钟
抗振动	抗振动：10-55Hz（周期每分钟）复振幅1mm，X、Y、Z各方向2小时
抗冲击	抗冲击：500M/S²(50G) X、Y、Z各方向3次
环境温度	工作时：-30 to +80℃(未结冰状态下)
	储存时：-30 to +80℃未结冰状态下
环境湿度	工作时: 35 to 95% RH
指示灯	动作显示（红色LED）

借着这个话题，把克特接近开关的关键知识点整理出来，供同行参考，也便于新员工快速上手。

一、工作原理

克特接近开关依托电磁感应原理完成非接触检测。内部振荡电路产生高频交变磁场，当金属目标靠近检测面，涡流效应改变线圈阻抗，令振荡幅值衰减。后端电路捕捉这一变化，输出开关信号。此种工作方式令检测头与被测物之间无需物理触碰，延长器件寿命，也免去机械磨损带来的误动作。

二、典型应用

橡塑与纺织机械常在高温、振动工况下运行，此类产品凭借全金属封装与抗振设计，胜任长期连续监测。立体仓库的堆垛机依靠该器件定位货位，农业机械在泥水飞溅场合用该器件测转速。跨行业落地证明其适应能力。

三、电气接线

四线制同时提供常开与常闭两组信号，便于冗余与互锁设计。屏蔽型引出线带金属网，安装时网层单端接地，可削弱外部干扰。接线端子要拧紧，松动会引发时通时断。

四、安装环境考量

被测物材质直接影响感应强度，同距离下铝材检测距离约为钢材的六成。安装面若为金属，齐平型可抑制旁侧干扰，非齐平型须远离金属基体。现场油污一般不影响性能，但粘稠附着过厚会缓冲磁场。

五、核心功能

核心功能是输出无触点开关量，驱动继电器、PLC 输入或指示灯。部分型号内置短路保护与反接保护，提升系统健壮性。指示灯实时反映检测状态，方便现场排查。

六、使用方法

调试阶段建议用示波器或 PLC 监控点观测输出边沿，确认无抖动。对高速目标，注意器件响应频率上限，超过会丢脉冲。日常巡检查看固定是否松动、引线是否老化。

七、动作距离设定

现场标定宜在设备满载、目标以真实姿态通过的条件下进行，空载测得的距离往往偏乐观。设定完成后用记号笔在调节处做参考标记，便于日后复校，也方便交接班同事快速判断。

八、避坑要点

多型号混用场合，务必核对输出型式与电压，NPN 与 PNP 不可混接同一输入。负载电流超限会令输出级过热。出现偶发误动作，先排查邻近干扰与接地，再考虑器件本身。

九、适用场景

适合金属目标的非接触到位检测、计数与限位，尤其取代易损机械行程开关。在需要高频动作、长寿命、免维护的自动设备里价值突出。

综上，这款器件虽小，却是自动化产线可靠运行的基础元件。吃透原理、规范接线、合理设距、规避干扰，方能发挥其价值。后续我们会围绕具体行业场景继续分享实战经验。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
