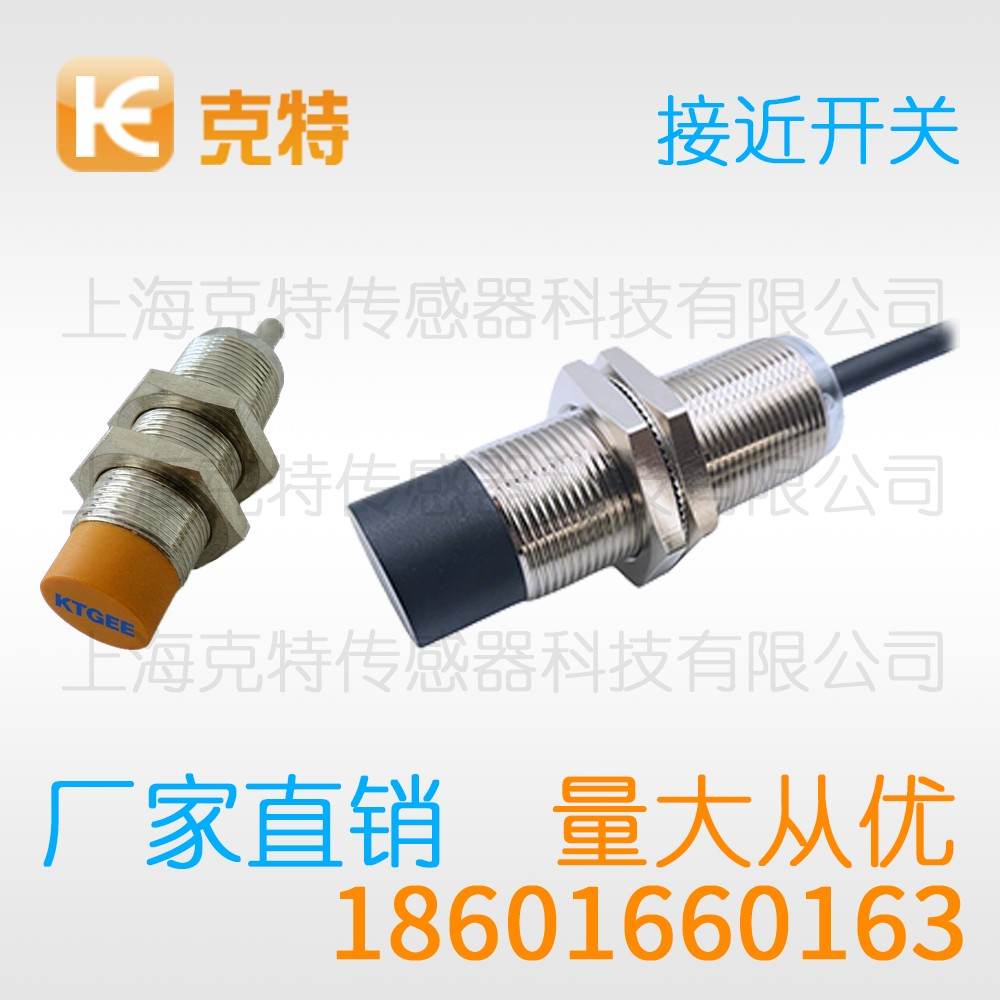

MA1T-S1202N-OEA4 克特 金属感应面 接近开关

从产线到工程机械，克特接近开关的身影随处可见。检出电路把振荡强弱变成电平变化，比较阈值后驱动内部开关管动作。振荡频率一般设在数百千赫，频率高低会影响可检金属的响应表现。把标准样块用起来，标定距离才会贴合真实工况。

MA1T-S1202N - OEA4 克特 金属感应面接近开关

参数分类	参数项目	参数值
型号	MA1T-S1202N - OEA4
一般说明	输出类型	NPN、PNP、D、AD
	安装方式	齐平/非齐平安装
	额定动作距离	0-100mm按产品而定
	确保距离可靠动作范围	标准80%
	标准检测物	检测面1.5倍
品牌	克特18601660163
基本参数	额定电压	NPN/PNP/D:DC10～30V，交直流:AC/DC24～250V
	电压降	NPN/PNP:<2V，直流两线:<3V，交直流:<6V
	工作电流	NPN/PNP:<200mA，直流两线:<100mA，交直流:<300mA
	空载电流	<12mA
	漏电流	<100uA
	回差范围	检测距离的15%以内
	重复精度	检测距离的3%以内
	开关频率	NPN/PNP/D:0.4KHz，交直流:40Hz
	回路保护	逆极性保护、短路保护、浪涌吸收
	开关状态指示	红色LED指示灯
周围环境	环境温度	-25℃～+70℃（不结冰、凝露）
	温度影响	-25℃～+70℃内，+24℃时检测距离15%以内
	环境湿度	35～95%RH（不凝露）
	电压的影响	<3%
机械特性	连接方式	标准导线长1-2m
	外壳材料	黄铜镀珍珠镍
	感应面	PBT
	防护等级	IP50-67
	耐电压	AC500V 50/60Hz 1min 充电部整体与外壳间
	绝缘阻抗	20MΩ以上(DC500V兆欧表) 充电部整体与外壳间
	耐振动	10～55 Hz，复振幅1.5mm X,Y,Z各向 2H

从操作规范看克特接近开关的抗干扰处理

在金属到位检测方案里，克特接近开关以结构紧凑、寿命长、免接触著称。要用得稳，离不开正确的接线、合理的距离与对环境的评估。下面分主题做具体说明。

一、标定与复测

从标定方法看，埋入式与非埋入式的安装余量并不相同，留出余量比贴着极限值更稳妥，标定工作最好由专人统一完成。

克特接近开关的额定动作距离以标准目标测得。

在操作层面，安装螺母要按对角顺序逐步拧紧，动作点确认后要锁紧并做标记。

距离整定，回差过小容易在临界点出现抖动，复测数据与首次整定值对比即可发现漂移。

典型工况方面，重载场合要加防护挡板，使用场合决定了外形、输出与引出方式。

二、典型应用分析

在成套设备上，橡塑设备上用于模具合拢与顶出到位确认，批量产线更看重不同批次产品的一致性。

克特接近开关的应用范围覆盖机床、输送、包装与装配。

从行业落地看，汽车零部件装配线用于工件计数与定位，有限安装空间里外形尺寸与出线方向是硬约束。

距离整定，回差过小容易在临界点出现抖动，设定值建议写入设备台账。

在功能选项上，动作点可通过微调型产品进行现场整定，参数留有余量能显著降低故障率。

三、输出级接线规则

就信号线而言，棕色线接电源正极，蓝色线接电源负极，端子压接后轻拉确认不松动，带电接线并不提倡，应先断电操作。

四、信号形成过程

就工作过程而言，检测面后方的线圈接入高频振荡回路，金属目标靠近后涡流损耗使振荡幅度下降。

现场教训，禁止把检测面当作撬杠支点，异常动作先查安装再怀疑产品。

五、干扰与温漂

现场环境，环境温度变化让动作点轻微漂移，高温场合要核对额定工作温度范围，复杂环境建议先做一轮现场试验。

接线环节，交流两线制存在微小漏电流，选型时要留意，信号线与动力线宜分开走线并留出间距。

六、功能配置

按输出逻辑，极性保护可避免电源接反造成的损坏，功能理解清楚再谈选型效率更高，功能配置应当服务于实际工况。

从集成商反馈看，木工机械中用于压梁与送料机构限位，工装更换频繁的场合关注安装重复性。

七、场景匹配要点

就适配性而言，室外输送场合要考虑温差与结露，同类场合的成功案例值得参考。

八、注意事项

现场教训，长期过载运行会让输出级发热老化，维护周期要结合工况粉尘与油雾程度，预防性检查的成本远低于事后抢修。

就温湿度与介质而言，相邻安装的多台产品之间可能相互串扰，金属挡板与安装板要留出足够间距。

九、使用方法说明

使用时，目标有效面积应大于检测面尺寸，异常动作先查安装再怀疑产品，操作培训到位能减少误动作。

以上内容仅做参考，实际产品参数与本公司客服确认为准
