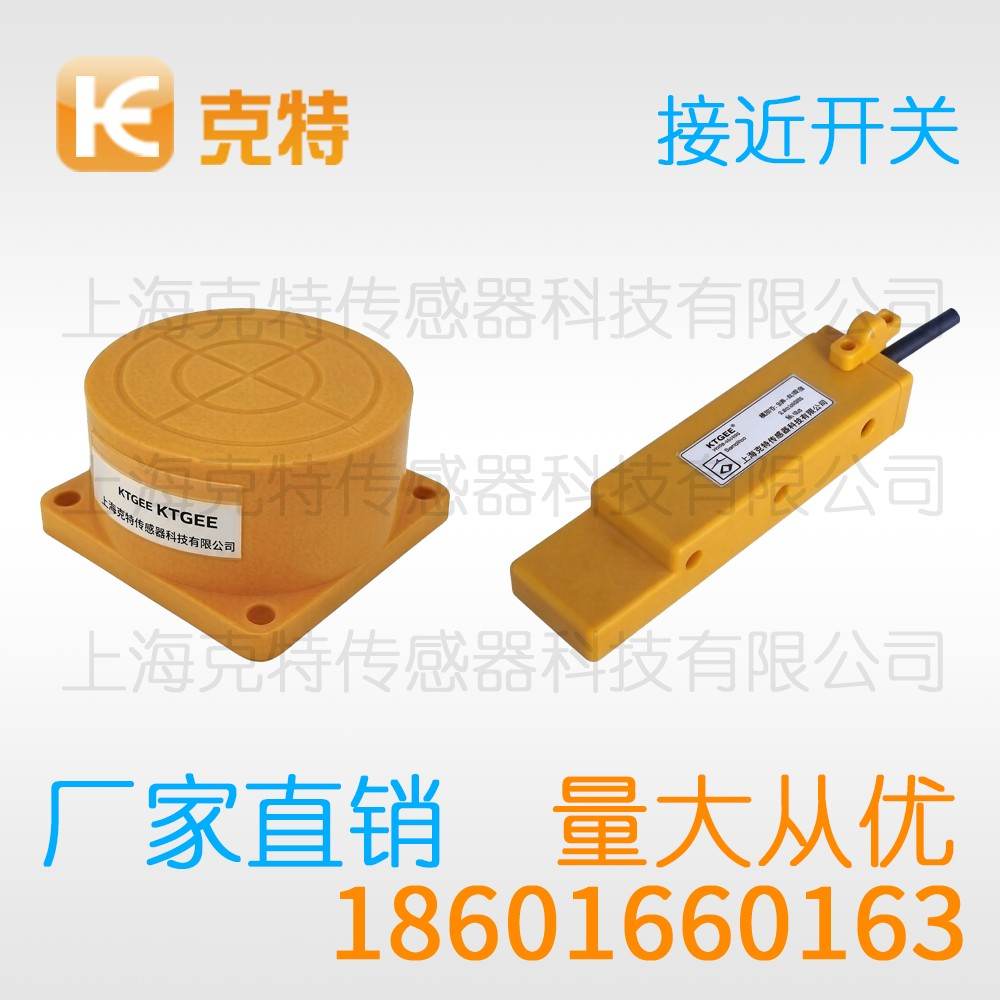

MA1T-S1808N-CEA4 克特 金属感应面 接近开关

论及稳定与免维护，克特接近开关表现相当出色。矿山皮带机沿程布置电感开关，检测托辊失转以防撕带事故。拧紧防松螺母防止振动位移，螺纹处可加弹垫提升保持力。现场多实测少凭估，能避免很多隐蔽的误动作。

MA1T - S1808N - CEA4 克特 金属感应面接近开关

功能	DC三线 3-wire
	DC二线 2-wire
	AC二线 2-wire
型号	MA1T - S1808N - CEA4
Detecting distance 探测距离			1mm、2mm、4mm、5mm、8mm、10mm、15mm
Setting distance 设定距离			0 to 10.5mm
Standard Detecting target 标准探测体			Iron 8x8x1mm/12x12x1mm/18x18x1mm/30x30x1mm(铁)
Hysteresis 回差			Max.10% of detecting distance(检测距离的10%以下)
Power supply 电源电压			DC3-wire type(三线型): 12-24VDC(5-30VDC) DC2-wire type(二线型): 12-30VDC AC2-wire type(二线型): 90-250VAC
Current consumption 静态电流			DC3-wire type(三线型): Max.12mA DC2-wire type(二线型): Max.0.9mA AC2-wire type(二线型): Max.2.2mA
Response frequency 频率		DC	20HZ-800HZ
		AC	20HZ
Residual voltage 残留电压			DC3-wire type(三线型): Max.1.5V DC2-wire type(二线型): Max.6V AC2-wire type(二线型): Max.10V
品牌			克特18601660163
Control output 控制输出			Max.100mA	DC3-wire type(三线型): Max.200mA DC2-wire type(二线型): Max.100mA AC2-wire type(二线型): Max.200mA
Protection circuit 电路保护			Reverse polarity protection反极性保护, Surge absorber浪涌保护, Short circuit protection短路保护: M12 M18 M30 DC3-wire type
Indicator 显示灯			Power supply indicator电源指示: Green LED, Operating indicator动作指示: Red LED
Insulation resistance 绝缘阻抗			Min.50MΩ (500VDC)
Dielectric strength 耐电压			1500VAC 50/60HZ for 1 minute
Vibration 抗振动			1m m amplitude at frequency of 10 to55HZ in each of X, Y, Z directions for 2 hours
Shock 抗冲击			500m/s²(50G)X, Y, Z directions for 3times
Operating temperature 使用环境温度			-25 to +70℃(non-freezing condition不结冰)
Ambient humidity 使用环境湿度			35 to 95%RH
Protection 保护结构			IP50-67(IEC Specification)
Material 材料			Case: brass, Detecting surface:ABS 壳体:黄铜,检测面:ABS

克特接近开关使用注意事项与选型要点

在金属到位检测方案里，克特接近开关以结构紧凑、寿命长、免接触著称。要用得稳，离不开正确的接线、合理的距离与对环境的评估。下面分主题做具体说明。

一、使用场合

从使用场合看，高速计数场合看重响应频率与重复精度，环境类别应写入技术协议，场合条件变化时要重新评估型号。

克特接近开关在机床、包装与输送场合应用广泛。

在评估干扰时，油雾与粉尘附着会改变检测面附近的介电状况，油雾场合应优先考虑便于清理的外形结构。

二、功能要点

就产品功能而言，内置短路保护可降低接线失误带来的风险，响应频率要高于设备实际动作节拍。

克特接近开关的参数要统一测试条件再比较。

从行业落地看，包装机械用到位检测控制推料与封口节拍，粉尘较多的建材与矿山现场要选便于清理的外形。

环境因素方面，检测面正前方的金属支架会衰减动作距离，振动场合要加防松垫圈与锁紧螺母。

就日常使用而言，安装螺母要按对角顺序逐步拧紧，操作规程里应写明上电检查步骤。

三、工作原理

从内部电路结构看，交变磁场由检测面一侧的振荡线圈建立，不同材质对应的衰减斜率并不一致，整形电路随后把幅度变化转换为开关量。

克特接近开关的重复精度与门限稳定性密切相关。

四、接线方式

接线环节，带插接件的产品要确认针脚定义再对接，长线传输要核算线径与压降，接线图要与电气原理图交叉核对。

五、环境干扰分析

现场工况方面，强烈振动可能让支架松动并改变安装距离，振动场合要加防松垫圈与锁紧螺母，安装间距不足时宁可换更小外形的产品。

使用时，弯曲半径过小会损伤线缆内部芯线，线缆固定要留出活动余量。

六、距离取值思路

距离整定，埋入式与非埋入式的安装余量并不相同，复测数据与首次整定值对比即可发现漂移，标定工作最好由专人统一完成。

从风险点看，线缆过度拉扯会让芯线在引出处断裂，接线错误的案例应纳入培训材料。

上手环节，安装时检测面正对目标运动方向，运行一段时间后要复查安装距离。

七、正确用法

用法上，支架要刚性足够，避免长期振动后松动，日常点检要覆盖指示灯与输出状态。

八、注意事项

在操作细节上，线缆过度拉扯会让芯线在引出处断裂，接线错误的案例应纳入培训材料。

从输出特性看，额定动作距离在规格书中以符号Sn标注，冗余功能未必划算，够用即可。

从能量变化角度讲，磁场能量高度集中在检测面附近区域，目标越贴近检测面，能量损耗越显著。

九、行业落地场景

在成套设备上，输送线分拣点依靠金属接近触发挡板气缸，铝及铜合金目标需要按衰减比例折算，样机验证通过后再批量上机更稳妥。

按调试流程，布线时动力线与信号线分开走线，使用中不要让检测面长期接触铁屑。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
