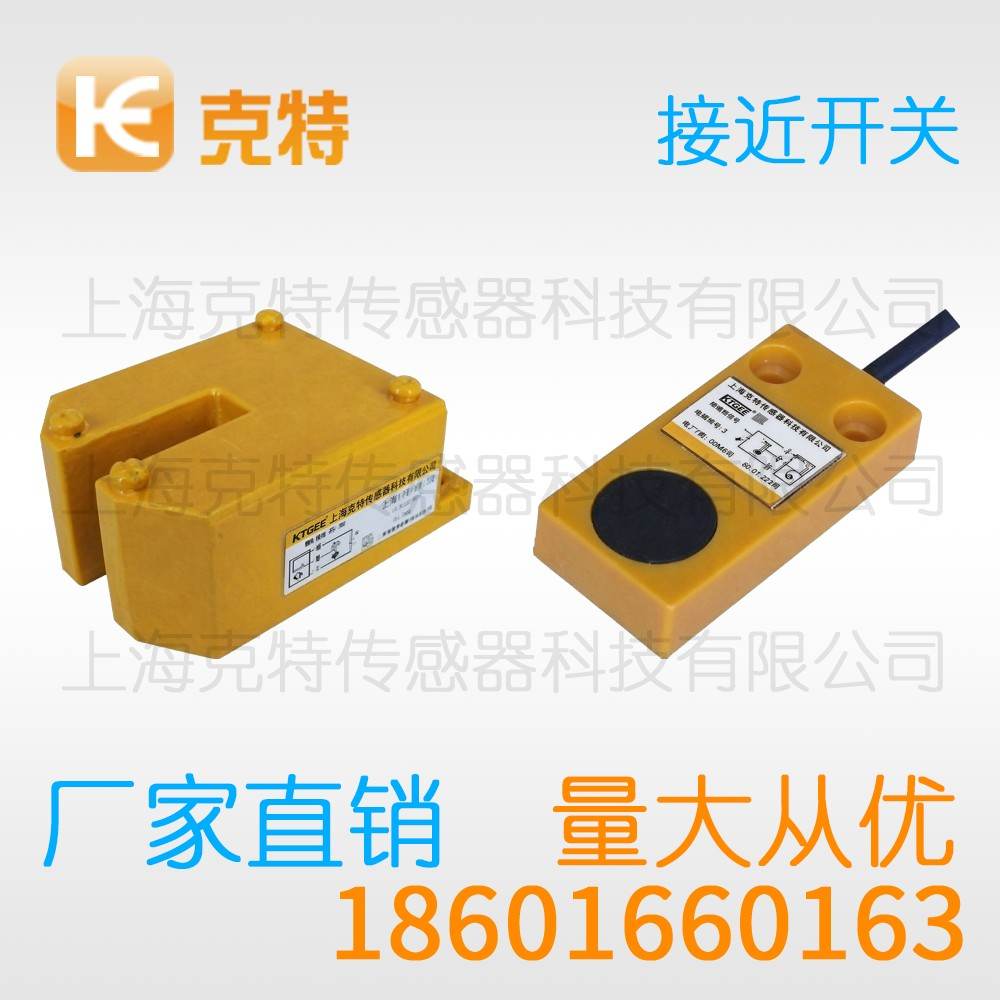

MA1T-S1202N-CEA4 克特 金属感应面 接近开关

克特接近开关是工业现场最常用的非接触检测元件之一。信号线宜与电机动力线分开走线槽，平行距离长时需保持间距。NPN型输出低电平有效，负载应接在信号线与电源正之间。规范接线与定期点检，是延长服役期的两件事。

MA1T - S1202N - CEA4 克特 金属感应面接近开关

检测方式		埋入式	非埋入式
型号		MA1T - S1202N - CEA4
检测距离		按标准
直流	NPN 3/4线	常开
		常闭
		开+闭
	PNP 3/4线	常开
		常闭
		开+闭
	2线	常开
		常闭
交流 2线		常开
		常闭
自由电源 2线		常开
		常闭
	直流电源		交流电源	自由电源
	3/4线	2线	2线	2线
工作电压	10～30VDC		90～250VAC	12～240VDC 24～240VAC
负载电流	≤200mA		≤200mA	≤200mA
静态电流	<15mA	≤1mA	≤3mA	AC:≤3mA;DC:<1mA
电 压 降	<2.5V	<6V	≤8V	AC:≤8V;DC:<6V
开关频率(埋 入)	500Hz	300Hz	20Hz	AC:20Hz;DC:300Hz
开关频率(非埋入)	300Hz	200Hz	20Hz	AC:20Hz;DC:200Hz
标准检测体	可检测导磁性物体
回差距离	约为检测距离的15%
极性保护	具备		--	--
短路保护	具备		--	--
输出指示	LED (红色)
品牌	克特18601660163
防护等级	IP50-67
环境温度	-20～60℃
相对湿度	35～95%RH
外壳材料	黄铜镀镍
接线形式	引线 1.5m/插头

电子装配行业克特接近开关使用寿命指南

从工程配套角度看，克特接近开关的稳定性直接影响整机节拍。温升、振动、相邻金属与电源质量都会留下痕迹。接下来结合常见工况给出可操作的建议。

一、应用要点

就应用场景而言，汽车零部件装配线用于工件计数与定位，有限安装空间里外形尺寸与出线方向是硬约束，现场工况决定外壳形式与引出方式。

克特接近开关的应用范围覆盖机床、输送、包装与装配。

从配套角度看，纺织与印刷机械用于往复机构的到位反馈，多工位集中安装时要预留相互之间的间距。

二、距离取值思路

距离整定，长期运行后应安排一次动作点复测，整定完成后要做一次连续动作验证，标定工作最好由专人统一完成。

克特接近开关回差过小时临界点容易出现抖动。

三、现场教训汇总

在操作细节上，焊接作业飞溅会灼伤检测面与线缆，异常动作先查安装再怀疑产品，把注意事项写进点检卡更便于执行。

正确的使用方式，安装时检测面正对目标运动方向，操作规程里应写明上电检查步骤。

四、原理层面解析

从电磁感应角度看，检测面后方的线圈接入高频振荡回路，不同材质对应的衰减斜率并不一致，整个过程在微秒到毫秒量级内完成。

从安装环境看，检测面正前方的金属支架会衰减动作距离，油雾场合应优先考虑便于清理的外形结构。

从使用场合看，粉尘较多的建材与矿山现场关注清理便利性。

五、正确用法

正确的使用方式，调试阶段用实际工件验证比样板更可靠，动作点确认后要锁紧并做标记，细节到位是使用稳定的前提。

六、功能配置

按输出逻辑，动作点可通过微调型产品进行现场整定，响应频率要高于设备实际动作节拍，功能冗余会抬高成本，按需配置即可。

从负载匹配角度讲，NPN型的黑色信号线低电平导通，继电器感性负载两端应并联续流二极管。

就振荡回路而言，交变磁场由检测面一侧的振荡线圈建立，目标越贴近检测面，能量损耗越显著。

七、干扰与温漂

环境因素方面，检测面正前方的金属支架会衰减动作距离，振动场合要加防松垫圈与锁紧螺母。

八、使用场合

典型工况方面，食品包装线要求外形便于清洁，不同场合的验收重点并不相同，场合条件变化时要重新评估型号。

从安装环境看，相邻安装的多台产品之间可能相互串扰，环境评估应覆盖冷态、热态与冲洗工况。

九、回路构成说明

从负载匹配角度讲，带插接件的产品要确认针脚定义再对接，多台并联供电时要注意总电流余量，接线完成后把线号与端子号补齐标识。

在操作细节上，安装时的敲击冲击可能影响内部电路，检修前必须断电并确认无残余能量。

现场教训，焊接作业飞溅会灼伤检测面与线缆，维护周期要结合工况粉尘与油雾程度。

以上内容仅做参考，实际产品参数与本公司客服确认为准
