克特接近开关接线图详解与安装调试指南

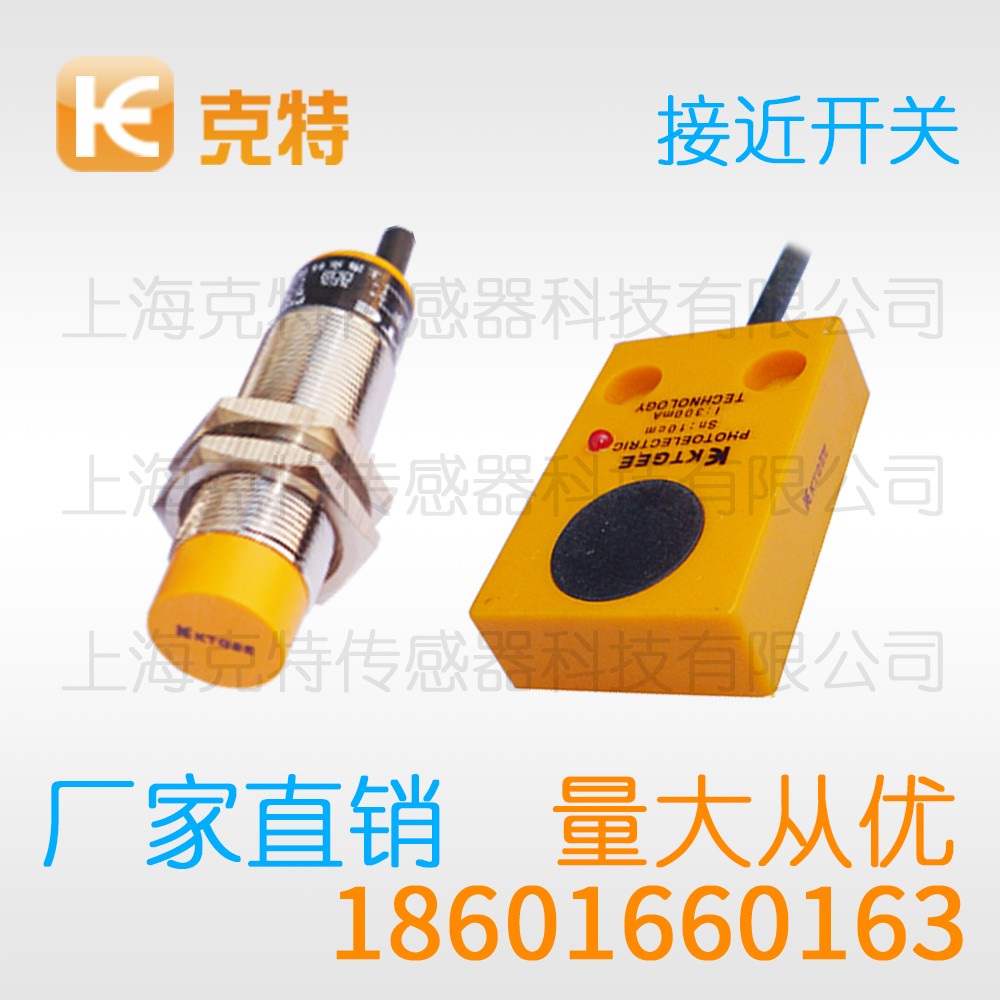

在众多类型的克特接近开关中，电感式以其只对金属敏感、抗干扰能力强、价格适中等特点，占据了工业现场位置检测的主流地位。无论是小型精密设备还是大型生产线，都能看到它的身影。本文将从工作原理到实际应用，从接线方法到注意事项，对克特接近开关进行全方位解读。
工作原理
克特接近开关的工作过程可分为三个阶段：首先，内部高频振荡器产生稳定的高频振荡并通过感应线圈建立交变磁场；其次，当金属物体接近感应面时，涡流效应使振荡衰减，电路实时监测振荡幅度；最后，当衰减量达到预设阈值时，输出电路动作，常开型闭合或常闭型断开。这种基于电磁感应的检测方式具有可靠性高、抗干扰能力强、使用寿命长等显著优点，广泛应用于各种工业自动化场合。
产品应用
克特接近开关的典型应用场景包括：一是位置检测，如气缸活塞位置、机械手行程终点、旋转物体角度定位等；二是计数功能，如流水线产品计数、齿轮转速测量、脉冲信号输出等；三是液位检测，通过检测浮球内金属件位置间接测量液位；四是安全保护，如设备门开关检测、危险区域人员防护、机械限位保护等；五是速度检测，配合齿轮或凸轮盘测量旋转设备转速。由于其非接触、无磨损、响应快的特点，特别适合高频次、长寿命的工业检测场合。
接线方式
克特接近开关的接线质量直接影响检测可靠性，以下是一些实用的接线技巧。第一，接线前应剥除适当长度的绝缘层（约5-7mm），不要过长以免短路，也不要过短导致接触不良。第二，使用压线钳压接冷压端子，不要直接将铜线拧在端子排上，确保接触电阻小且不易松动。第三，信号线与动力线应分开布线，间距至少20厘米，交叉时应垂直交叉，避免平行敷设引入干扰。第四，在振动较大的场合，接线应留有一定的弧度（U型弯），避免应力直接作用在接线端子上导致断线。第五，接线完成后应整理线束，用扎带固定，标签朝向一致，方便后期维护。
周围金属的影响
周围金属对克特接近开关的影响还体现在开关之间的相互干扰上。当两只或多只克特接近开关安装距离较近时，它们的高频振荡磁场会相互耦合，产生互调干扰，表现为检测距离不稳定、输出信号抖动、甚至完全不工作。干扰的严重程度与开关之间的距离、工作频率、安装方式有关。一般来说，两只同型号同频率的开关面对面安装时干扰最严重，间距应不小于开关直径的5倍；并排安装时间距应不小于开关直径的3倍。如果空间受限，可以采取以下措施：选用不同工作频率的开关交错安装（如一只1MHz、一只2MHz）；使用带同步功能的开关，将同步线连接在一起使所有开关同步振荡；在开关之间增加金属屏蔽隔板，但要注意屏蔽板本身也可能影响检测距离。
距离的设定
在批量生产的设备中，克特接近开关的距离设定需要考虑一致性问题。不同批次的克特接近开关，即使是同一型号，检测距离也可能存在一定的离散性（通常在额定值的正负百分之十以内）。如果在一台设备上设定好距离后，直接将这个距离参数用到其他设备上，可能因为开关个体差异导致部分设备检测不可靠。因此批量设备的距离设定应采用以下方法：每台设备安装开关后，都用实际被测物进行现场测试和微调，不直接套用其他设备的设定值；或者在选型时要求供应商提供检测距离一致性较好的产品（离散性控制在正负百分之五以内）；或者选用带距离调节电位器的型号，现场调试时逐一微调。对于关键工位，建议每台设备都进行距离验证并记录。
注意事项
克特接近开关使用注意事项可以从人、机、料、法、环五个维度来梳理。人：安装调试人员应经过培训，熟悉产品说明书和安全规范，接线必须断电操作，调试时注意设备运动部件防止夹伤。机：开关本身应完好无损，感应面无划痕、无变形，螺纹无滑丝，指示灯正常；所配套的电源、继电器、PLC等设备参数应与开关匹配。料：被测金属物材质和尺寸应在开关检测能力范围内，非金属物无法检测；安装附件应符合规格，非金属衬套用于隔离金属安装板。法：安装方法应遵循手册要求，齐平型与非齐平型安装方式不同；接线方法应按颜色标准和接线图操作；调试方法应包含动作点、释放点、回差、连续可靠性测试；维护方法应包含定期清洁、紧固、检查和更换周期。环：环境温度、湿度、防护等级、电磁干扰、振动冲击、腐蚀性介质等环境因素均应在产品允许范围内，超出范围应采取防护措施或选用特殊型号。
使用场合
总结来说，克特接近开关最适合的使用场合可以概括为：被测物为金属、检测距离在几毫米到几十毫米之间、环境可能有粉尘油污或振动、对可靠性和寿命有较高要求、需要非接触式检测的工业自动化场合。在这些场合中，克特接近开关能够发挥其原理优势，提供稳定可靠的检测性能。而在被测物为非金属、检测距离要求很长、环境清洁且对成本敏感的场合，其他类型的传感器可能更合适。正确判断使用场合，选择最合适的传感器类型和型号，是自动化系统设计的基础。希望以上关于使用场合的分析能够帮助读者在实际项目中做出正确的选择，让克特接近开关在最合适的场合发挥最大的价值。
全面了解克特接近开关的各项特性和使用要点，是每一位自动化工程师的基本功。本文所介绍的内容涵盖了从原理到实践的主要方面，但实际现场情况千变万化，还需要工程师们根据具体问题具体分析。建议在选型和安装前充分调研，在调试中仔细验证，在维护中及时总结，不断提升克特接近开关的应用水平。
