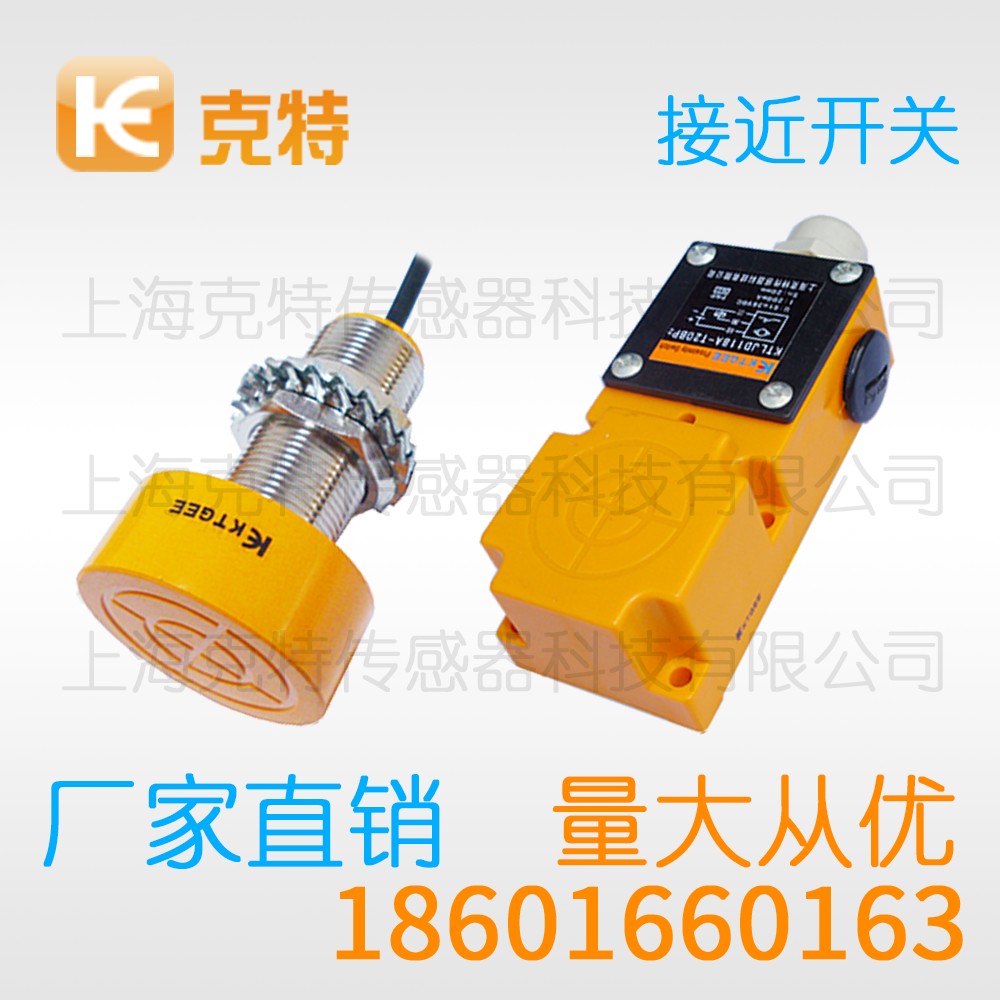

克特接近开关工作原理与典型应用案例分享
对于从事自动化设备调试和维护的工程师来说，克特接近开关是再熟悉不过的元器件了。然而，真正用好它并不简单，原理理解、接线规范、距离设定、环境影响等每一个环节都关系到系统的稳定运行。本文将全面梳理克特接近开关的相关知识，希望能为大家的实际工作提供帮助。
【工作原理】
克特接近开关的核心工作原理基于高频振荡电路。开关内部由LC振荡回路、检波电路、放大电路和输出电路组成。当金属物体克特接近开关感应面时，金属体内会产生涡流效应，这一涡流消耗了振荡电路的能量，使振荡幅度衰减直至停振。检波电路将振荡状态的变化转化为电信号，经放大整形后驱动输出晶体管动作，从而实现对金属物体的非接触式检测。
【产品应用】
克特接近开关的典型应用场景包括：一是位置检测，如气缸活塞位置、机械手行程终点、旋转物体角度定位等；二是计数功能，如流水线产品计数、齿轮转速测量、脉冲信号输出等；三是液位检测，通过检测浮球内金属件位置间接测量液位；四是安全保护，如设备门开关检测、危险区域人员防护、机械限位保护等；五是速度检测，配合齿轮或凸轮盘测量旋转设备转速。由于其非接触、无磨损、响应快的特点，特别适合高频次、长寿命的工业检测场合。
【接线方式】
克特接近开关的接线方式需根据输出类型来确定。常见的有三线制和两线制两种。三线制NPN型：棕色线接电源正极，蓝色线接电源负极，黑色线为输出线，负载接在黑色线与电源正极之间，当开关动作时黑色线输出低电平。三线制PNP型：棕色接正极，蓝色接负极，黑色为输出，负载接在黑色线与负极之间，动作时黑色线输出高电平。两线制则将开关串联在负载回路中，棕色接正极，蓝色经负载接负极，无需单独的输出线。接线时务必核对产品说明书上的接线图，避免接错导致开关损坏。
【周围金属的影响】
在设计电气控制系统时，应在前期就充分考虑周围金属对克特接近开关的影响，避免后期调试时出现问题。设计阶段应做的工作包括：根据安装空间选择屏蔽型或非屏蔽型，空间紧凑、周围金属多的场合优先选屏蔽型；在机械设计图纸上标注克特接近开关的安装要求和周围非金属区域尺寸，提醒机械设计师留出足够空间；对于相邻安装的多只开关，在布局时就保持足够间距或交错安排不同频率型号；对被测物周围的金属背景进行评估，必要时调整结构或增加非金属隔层；在选型时留有余量，选择检测距离比实际需要大百分之三十到五十的型号，以抵消周围金属的衰减影响。前期考虑越充分，后期调试越顺利。
【距离的设定】
在一些特殊应用中，克特接近开关的距离设定需要采用特殊方法。例如，检测很小的金属件（如直径1mm的钢针、小螺丝）时，由于目标面积远小于开关感应面，检测距离会非常短，可能只有额定值的百分之十到二十，此时应选用小口径开关（如M4、M5、M6），并将安装距离设定得很近（0.5-1mm），同时确保目标运动轨迹精确对准感应面中心。又如，检测薄金属片（如0.1mm厚的铜箔、钢箔）时，涡流穿透深度有限，薄金属片的检测距离也会缩短，应选用高频型克特接近开关（频率越高对薄金属越敏感），并近距离安装。再如，检测通过非金属容器内的金属液位时，需要根据容器壁厚和材质衰减检测距离，设定时用实际容器和液体进行测试。
【注意事项】
为确保克特接近开关长期稳定运行，使用中应注意以下要点。一、选型匹配：根据被测物材质和大小选择合适口径和检测距离的型号，小物件选小口径开关，大物件可选大口径；根据安装空间选择齐平或非齐平安装；根据PLC输入类型选择NPN或PNP输出。二、安装规范：开关轴线应与被测物运动方向垂直或成一定角度，避免被测物从侧面擦过感应面；安装孔尺寸应与开关螺纹匹配，过紧会损伤螺纹，过松会振动移位；开关与被测物之间应保留最小安全间隙，防止高速运动碰撞。三、电气安全：必须可靠接地，尤其是金属外壳型号；在防爆区域使用必须选用防爆型并遵守防爆规范；雷雨多发地区应加装浪涌保护。四、可靠性验证：新安装或更换开关后必须进行功能测试，包括动作测试、释放测试、连续运行测试；关键工位建议采用双开关冗余设计，防止单点故障导致设备事故。五、备件管理：同型号开关应保持一定备件库存，更换时优先使用同品牌同型号，避免参数差异影响系统稳定性。
【使用场合】
从安装空间和结构的角度，克特接近开关的使用场合可以分为齐平安装和非齐平安装两类。齐平安装场合：开关周围被金属包围、安装空间紧凑、需要与金属面板齐平美观的场合，如机床面板、设备外壳、金属夹具上的安装，此时必须选用屏蔽型（齐平型）克特接近开关，其磁场被约束在正前方，可以嵌入金属中安装。非齐平安装场合：开关周围有足够的非金属空间、对检测距离要求较大、安装在非金属支架或独立支架上的场合，如输送线支架上的安装、独立检测工位的安装，此时可以选用非屏蔽型（非齐平型）克特接近开关，其检测距离比同口径屏蔽型大百分之三十到五十，但周围必须留出规定的非金属区域。在实际选型时，应根据安装结构和空间条件决定使用哪种类型，不能只看检测距离而忽视安装要求。
总之，克特接近开关虽然是一种基础元器件，但其正确使用涉及电磁原理、电气接线、机械安装、环境适应等多方面知识。从选型到安装，从调试到维护，每一个环节都需要严谨对待。只有在实践中不断积累经验，结合具体工况灵活运用，才能让克特接近开关在自动化系统中发挥最大价值。
