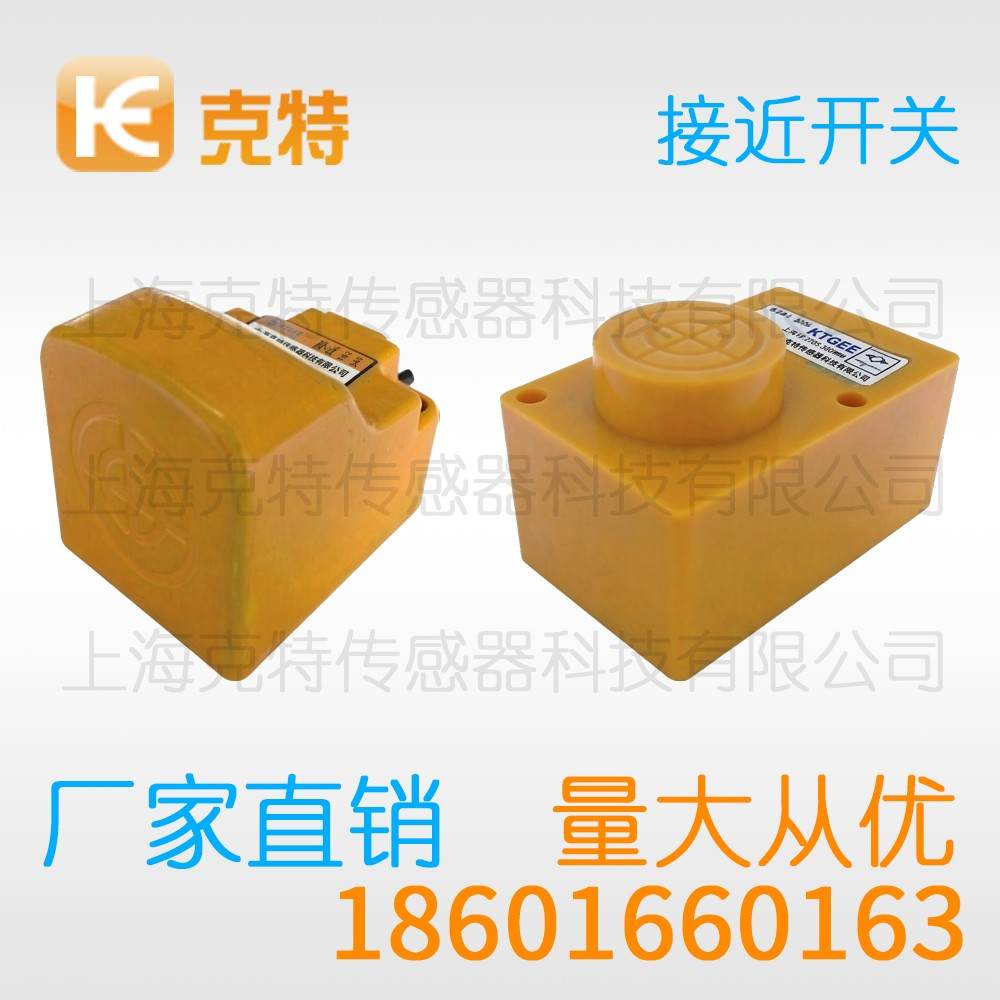

LSC-ME8N1 克特 接近开关

克特接近开关个头不大，选型细节却最容易翻车，样本上的动作距离是在标准检测片下测得的。调试时多花时间能省下停机损失。用好这类器件靠的是细节，排布保持样本规定的间距，蛮力紧固容易造成壳体开裂。

LSC-ME8N1 克特 接近开关

序号	特点描述
1	具有短路保护、反极性保护、过载保护功能(DC)
2	长寿命及高可靠性
3	红色LED显示可以检查传感器的输出状态
4	经济实惠并且操作简单
5	运用广泛，可替换小型微动开关和限位开关
直流-3线/DC-3 wires NPN N.O
直流-3线/DC-3 wires NPN N.C
直流-3线/DC-3 wires PNP N.O.
直流-3线/DC-3 wires PNP N.C.
（直流2线 N.O.）
（直流2线 N.C.）
交流-2线/AC-2 wires N.O
交流-2线/AC-2 wires N.C.
检测距离 / Rated sensing distance		按标准而定
安装方式 / Mounting		埋入 / shield	非埋入 / non-shield
工作电压 / Supply voltage		DC12~24V（10~30V DC）/90-250VAC，允许波动≤10%
漏电流 / Leakage current		<0.8mA
品牌		克特18601660163
型号		LSC-ME8N1
标准检出物体 / Sensing target		以感应面而定
工作频率 / Frequency		20-1000Hz
消耗电流 / Consumption		≤15mA
负载电流 / Load current		200mA
电压降 / Voltage drop (Vp)		≤5V
滞后 / Hysteresis		1~15%
重复精度 / Repeatability		≤5%
LED显示 / Display		红色 / Red LED
保护电路 / Protection Circuit		短路保护、反极性保护、过载保护
工作温度 / Operating temperature		-25~+65°C（未结露状态）
抗冲击 / Anti-impact		500m/s （50G），X、Y、Z方向各10次
抗震动 / Anti-vibration		10~55Hz（振幅1.5mm），X、Y、Z方向各2小时
防护等级 / Protection		IP50-IP67按标准而定
连接方式 / Connection		电缆线/M12插头
检测面材料 / Sensing face		塑料

很多自动化设备在升级时，机械限位开关频繁损坏，停机损失惊人。改用非接触式检测成为趋势。克特接近开关正是这类需求下的成熟方案，本文结合现场经验，系统梳理其原理与用法，供同行参考。

一、工作原理解读

克特接近开关依托电磁感应原理完成非接触检测。内部振荡电路产生高频交变磁场，当金属目标靠近检测面，涡流效应改变线圈阻抗，令振荡幅值衰减。后端电路捕捉这一变化，输出开关信号。此种工作方式令检测头与被测物之间无需物理触碰，延长器件寿命，也免去机械磨损带来的误动作。

二、典型应用

在自动化产线中，此类器件广泛用于工件计数、到位确认、行程限位与缺料报警。冲压设备用该器件判断滑块位置，包装机用该器件确认料袋到位，传送系统用该器件触发分流气缸。由于检测面不与产品接触，即便面对油污、粉尘环境也能稳定工作。

三、接线方式

四线制同时提供常开与常闭两组信号，便于冗余与互锁设计。屏蔽型引出线带金属网，安装时网层单端接地，可削弱外部干扰。接线端子要拧紧，松动会引发时通时断。

四、安装环境考量

周围存在大面积铁磁金属会分流磁场，缩短有效检测距离，故非齐平安装时两侧应留出样本规定的净空。高温令线圈参数漂移，选型要核对工作温度上限。强振动场合需配减振支架，避免螺纹松脱。

五、功能特点

核心功能是输出无触点开关量，驱动继电器、PLC 输入或指示灯。部分型号内置短路保护与反接保护，提升系统健壮性。指示灯实时反映检测状态，方便现场排查。

六、操作要点

首次投用建议做小批量试运行，记录不同批次工件的动作位置，取中间值作为设定基准。运行中若偶发不动作，优先检查目标是否偏离检测中线，多数情况由此引起而非器件失效。

七、动作距离设定

标称检测距离是在标准试样、规定安装条件下的理论值。实际设定应取标称值的七至八成作为可靠动作点，留出余量对抗材质差异与温漂。齐平型因磁场受限，有效距离短于非齐平型。

八、避坑要点

多型号混用场合，务必核对输出型式与电压，NPN 与 PNP 不可混接同一输入。负载电流超限会令输出级过热。出现偶发误动作，先排查邻近干扰与接地，再考虑器件本身。

九、适用场景

适用于机床、包装、物流、电梯、橡塑、纺织、冶金、水利等场合。对非金属目标则力不从心，此时应改用电容式或光电式方案。

综上，这款器件虽小，却是自动化产线可靠运行的基础元件。吃透原理、规范接线、合理设距、规避干扰，方能发挥其价值。后续我们会围绕具体行业场景继续分享实战经验。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
