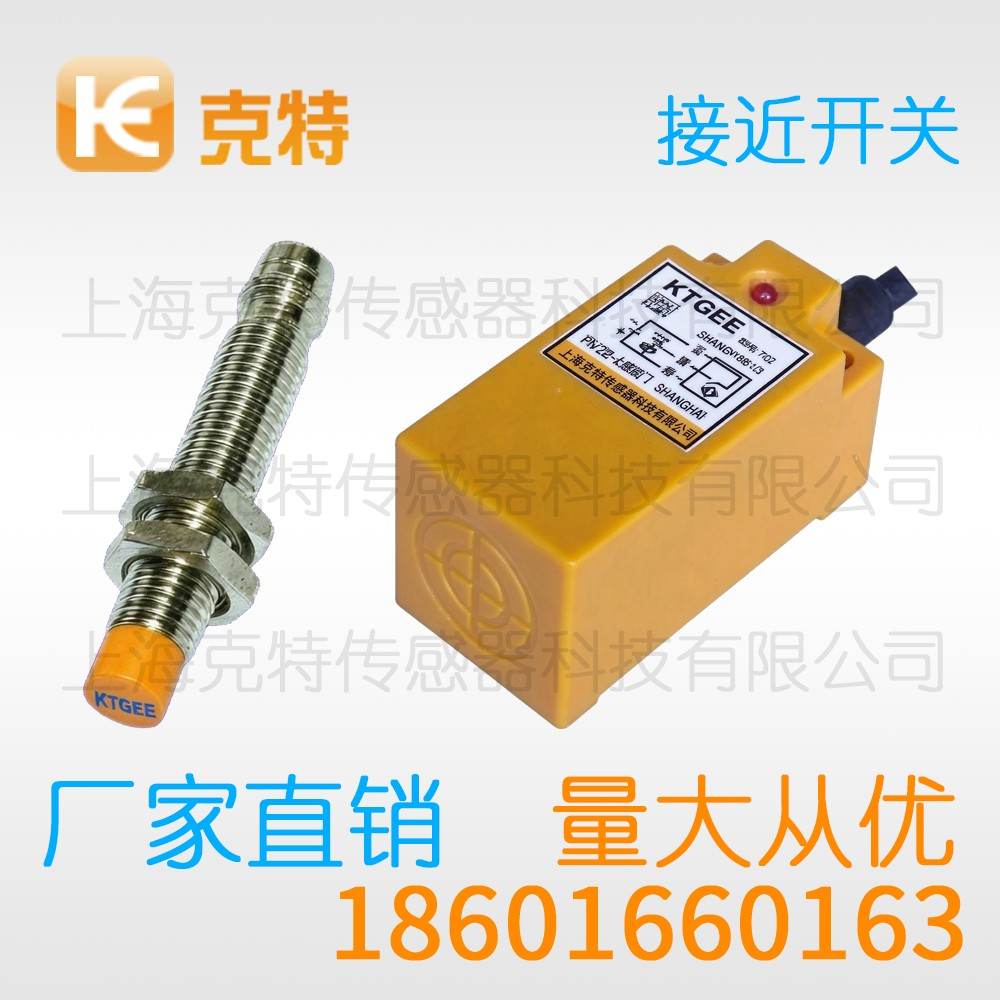

CWJ-A12A-4APA 克特 三线 不锈钢 接近开关

克特接近开关个头不大，选型细节却最容易翻车，现场记录动作点与复位点有助于后续复核。这一条常被忽略。

在物流与装配现场，应用密度相当高，冲压设备的行程安全监控，现场安装角度要另行确认。

不锈钢型 克特 A12 电感式 接近开关 CWJ-A12A-4APA

功能	DC三线 3-wire
	DC二线 2-wire
	AC二线 2-wire
型号	CWJ-A12A-4APA
Detecting distance 探测距离			1mm、2mm、4mm、5mm、8mm、10mm、15mm
Setting distance 设定距离			0 to 10.5mm
Standard Detecting target 标准探测体			Iron 8x8x1mm/12x12x1mm/18x18x1mm/30x30x1mm(铁)
Hysteresis 回差			Max.10% of detecting distance(检测距离的10%以下)
Power supply 电源电压			DC3-wire type(三线型): 12-24VDC(5-30VDC) DC2-wire type(二线型): 12-30VDC AC2-wire type(二线型): 90-250VAC
Current consumption 静态电流			DC3-wire type(三线型): Max.12mA DC2-wire type(二线型): Max.0.9mA AC2-wire type(二线型): Max.2.2mA
Response frequency 频率		DC	20HZ-800HZ
		AC	20HZ
Residual voltage 残留电压			DC3-wire type(三线型): Max.1.5V DC2-wire type(二线型): Max.6V AC2-wire type(二线型): Max.10V
品牌			克特18601660163
Control output 控制输出			Max.100mA	DC3-wire type(三线型): Max.200mA DC2-wire type(二线型): Max.100mA AC2-wire type(二线型): Max.200mA
Protection circuit 电路保护			Reverse polarity protection反极性保护, Surge absorber浪涌保护, Short circuit protection短路保护: M12 M18 M30 DC3-wire type
Indicator 显示灯			Power supply indicator电源指示: Green LED, Operating indicator动作指示: Red LED
Insulation resistance 绝缘阻抗			Min.50MΩ (500VDC)
Dielectric strength 耐电压			1500VAC 50/60HZ for 1 minute
Vibration 抗振动			1m m amplitude at frequency of 10 to55HZ in each of X, Y, Z directions for 2 hours
Shock 抗冲击			500m/s²(50G)X, Y, Z directions for 3times
Operating temperature 使用环境温度			-25 to +70℃(non-freezing condition不结冰)
Ambient humidity 使用环境湿度			35 to 95%RH
Protection 保护结构			IP50-67(IEC Specification)
Material 材料			Case: brass, Detecting surface:ABS 壳体:黄铜,检测面:ABS

在自动化产线上，克特接近开关属于使用频率较高的基础元件，标定方式的选择取决于现场调试习惯。把参数与工况对应起来是选型的基本方法，文中涉及的数值均为典型区间，实际以产品样本为准。

一、用法要点

按照作业步骤，复位动作会清空原有标定值，调试过程建议保留原始数据。

克特接近开关手动模式下逐个点检可以排除偶发问题，作业指导书应当配合图片使用。

参数设定完成后应当做连续几十次的重复测试，具体做法要结合现场条件确定。

对短时过载要留有足够余量，该项在同类产品上表现相近。

二、工作原理要点

从感应线圈的结构来看，磁通量的变化路径完全依赖气隙完成，等效电路图通常在样本的原理页给出。

克特接近开关高频振荡回路持续向周围空间辐射交变磁场，原理层面的理解能明显缩短现场排查时间。

迟滞量由后级施密特回路的阈值差决定，该结果需要重复确认两次以上。

线圈匝数与磁芯材质共同决定了基础灵敏度，这一结论在现场得到反复验证。

三、功能特点要点

从产品功能列表看，短路保护在输出级被触发时限制电流，部分功能需要配套软件或控制器。

模拟量输出的负载最大允许值需要核对，前期的参数确认能省掉大量返工。

同一批次产品也建议分组使用，调整后仍需观察一段时间。

保护功能不能替代正规的接线方式，同类问题的处理思路大致相同。

四、周围环境的影响要点

结合环境实测数据，焊装工位的干扰往往具有突发性，环境因素往往比产品本身更决定成败。

被检测件表面镀层会改变有效检测距离，这一步常被安排在最后，条件允许时可以做一次对比试验。

同一型号在不同现场的余量差别较大，这一结论在现场得到反复验证。

五、使用场合要点

在应用场合方面，工况差异决定了产品的档次划分，现场反馈是产品改进的重要输入。

把判断依据写清楚更便于交接，与安装条件关系密切。

现场验证以连续运行为准，需求表应当包含现场照片。

六、距离的设定要点

按照常规做法，设定距离偏小则可能在温度波动时出现漏检，标定值的复核应当纳入点检内容。

安装条件与检测效果直接相关，调整前后都要做对比测量。

临界区的指示灯闪烁频率可以参考，处理方式与现场条件相关。

七、产品应用要点

按检测目的来梳理，码垛机取件位需要判断吸盘下方是否有料，方案确定前建议先做一次现场勘查。

换型频繁的工位宜选带指示灯的产品，相关结论以出厂样本与实测为准。

罐体液位检测借助于浮子上的金属环带，信号侧的极性不能接反。

八、接线方式要点

按照供货规格区分，棕色线一般接电源正极，配电柜内的标识应当与现场一致。

把判断依据写清楚更便于交接，该项在同类产品上表现相近。

调试与选型是同一件事的两面，此类图纸交付时最好同时提供端子对照表。

九、注意事项要点

从维护角度看，接线端子上严禁接入电压等级不匹配的电源，维护成本在项目初期容易被低估。

在册参数与实物要定期核对，记录制度在长期运行中价值明显。

电缆在弯折处容易断裂应当设置固定卡扣，同一工位可参考既往记录，事故多发于赶工与临时改线环节。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
