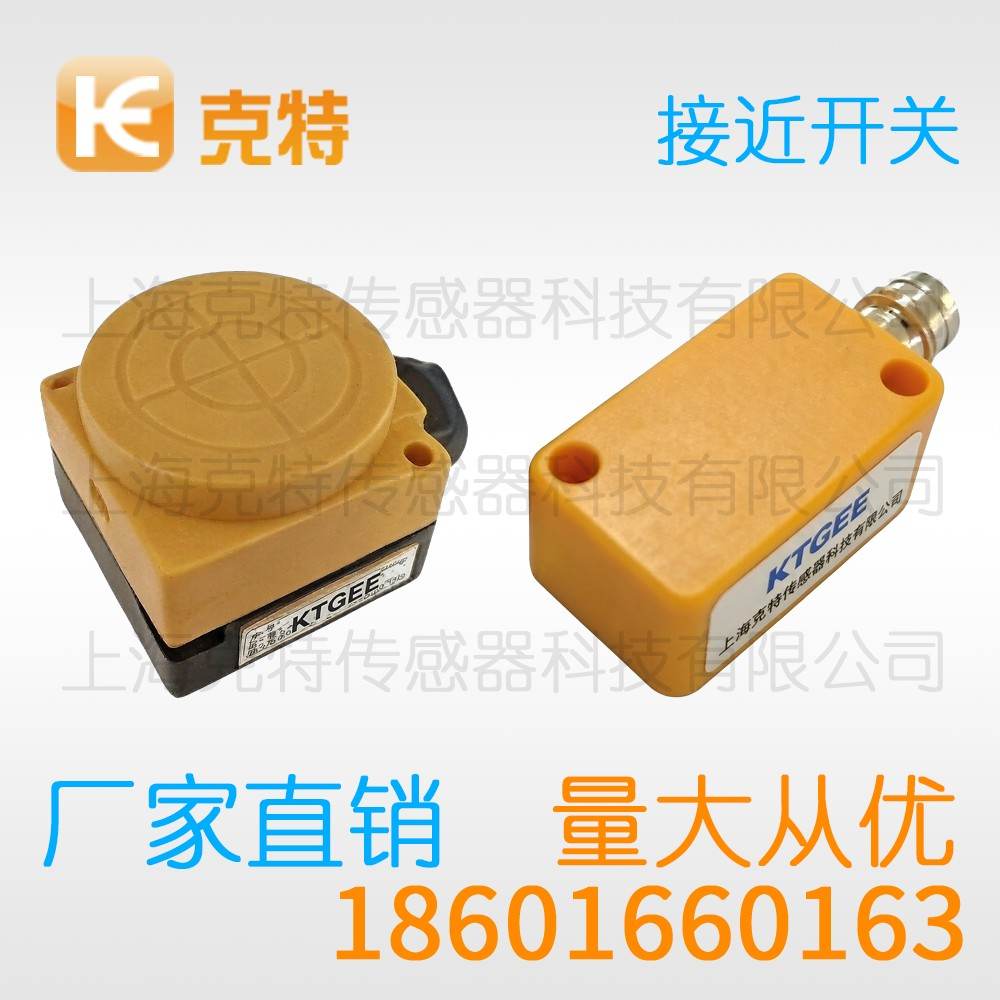

CZJ-A18-20APA 克特 三线 增强远距 接近开关

克特接近开关的价格差距，多体现在防护与一致性上，接线方式要与PLC输入的漏型或源型对应。这要在克特接近开关的选型阶段就算进去。

克特接近开关选型时，参数变更要留记录

增强远矩型 克特 A18金属电感式传感器接近开关 CZJ-A18-20APA

NPN NO
NPN NC
PNP NO
PNP NC
型号	CZJ-A18-20APA
检测距离①	2mm	3mm	4mm	6mm	4mm	6mm	8mm	10mm
设定距离	0～1.6mm	0～2.4mm	0～3.2mm	0～4.8mm	0～3.2mm	0～4.8mm	0～6.4mm	0～8.0mm
标准检测物体	8×8×1mm铁		8×8×1mm铁		12×12×1mm铁		12×12×1mm铁
响应频率②	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz
相应时间	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms
回差	检测距离的10%以下
可检测物体	磁性金属（非磁性金属的检测距离较短）
电源电压	12～24VDC纹波（p-p）10%以下（10～30VDC）
消耗电流	Max. 5mA @ NPN; Max. 7mA @ PNP
开关容量	Max. 100mA
残留电压	Max. 1.5V
品牌	克特
泄漏电流	<0.01mA
动作指示	工作指示：红(NPN) /(PNP)
动作模式	NA型：NPN NO; NB型：NPN NC; PA型：PNP NO; PB型：PNP NC
过流保护点	200mA Max.（30VDC Max.）
保护回路	逆接保护,浪涌吸收
环境温度范围	工作、储存：-25～+60℃（无结冰、结露）
环境湿度范围	工作、储存：35～95%（无结露）
温度影响	环境温度+25℃时，检测距离的±10%
绝缘电阻	50MΩ以上，（DC500V兆欧表）充电部整体与外壳间
耐电压	AC1000V 50/60Hz 1min 充电部整体与外壳间
冲击/振动	500m/s²，X,Y,Z各方向10次 / 10～55Hz上下振幅1.5mm X,Y,Z各方向2H
保护结构	IEC标准50-IP67,按公司内部标准
连接方式	导线引出型（可接收客制导线长度）
外壳材质	铜镍合金/塑料
感应面材质	PBT材质
附件	标配螺母安装套件/安装支架选配购买

在自动化产线上，克特接近开关属于使用频率较高的基础元件，不同材质的金属目标对应的有效检测距离存在明显差异。以下按九个维度逐项说明，所列内容按现场处理顺序组织，便于查阅。

一、工作原理要点

把检测头拆开逐级分析，施密特触发电路负责把比较结果整形成干净的开关量，理解这条链路有助于快速判断误动作的根因。

克特接近开关施密特触发电路负责把比较结果整形成干净的开关量，该原理决定了此类传感器不适合检测液体。

迟滞量由后级施密特回路的阈值差决定，验收时应当逐点核对。

线圈匝数与磁芯材质共同决定了基础灵敏度，工程上更看重后两级的处理能力，更换同型号产品后仍需重新做一次标定。

二、产品应用要点

按照被测对象分类，换型频繁的工位宜选带指示灯的产品，选型记录写进图纸可以减少后续争议。

克特接近开关绕线机的排线机构用检测点控制启停，同类工艺的选型思路可以互相借鉴。

同类问题建议按现象分类统计，调整后仍需观察一段时间。

三、用法要点

在日常使用中，在控制器里设置动作与释放的延时，调试记录是质量追溯的重要依据。

固定螺丝的力矩要均匀，避免壳体受力不均，处理之后建议完整记录一次。

该项在同类产品上表现相近，交接班时应当说明已调整的内容。

四、周围环境的影响要点

从干扰来源角度看，在粉尘较大的工位应缩短点检周期，条件允许时可以做一次对比试验。

变频器出线采用屏蔽线并做好接地可明显改善，先做样机验证再批量采购更稳妥。

信号侧的极性不能接反，这一点在验收环节会再核对。

五、注意事项要点

在安装与使用过程中，搬运时应避免跌落与挤压，备件管理直接影响修复速度。

支架变形后检测距离会明显偏移，做法上有多种选择。

过程记录在长周期运行中价值明显，处理方式与安装条件关系密切。

六、功能特点要点

就功能实现方式而言，延时关闭功能用于防止目标短暂停留，功能说明在样本中有独立章节。

反接保护依靠串入电源回路的二极管实现，线路走向与动力线应当分开布置。

把作业要点提前交底可减少返工，该项在同类产品上表现相近。

七、距离的设定要点

结合现场间隙，带屏蔽管的结构可抑制侧向干扰，标定值的复核应当纳入点检内容。

具体数值需按型号确认，调试与整定可以合并为一次作业。

整定后应当做多次进出动作确认，这一点在使用说明中已注明。

八、使用场合要点

从行业分布看，印刷与包装机械对纸张与薄膜的检测有需求，同类场合的成功案例值得参考。

行业分布数据可从公开资料整理，该结果需要重复确认两次以上。

自动化产线集成商多以配套件形式采购，选型与调试要同步考虑，深入了解工况比对着参数表看更有效。

九、接线方式要点

从接线端子的排列看，长线缆敷设时建议使用屏蔽线并单端接地，配电柜内的标识应当与现场一致。

取值的余量要留在铭牌标注范围内，带电测量属于危险作业应当避免。

直流三线制常见的分组有 NPN 常开与 PNP 常开，这部分的规范在电气安装手册中有详细规定，调试记录里建议附上接线照片。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
