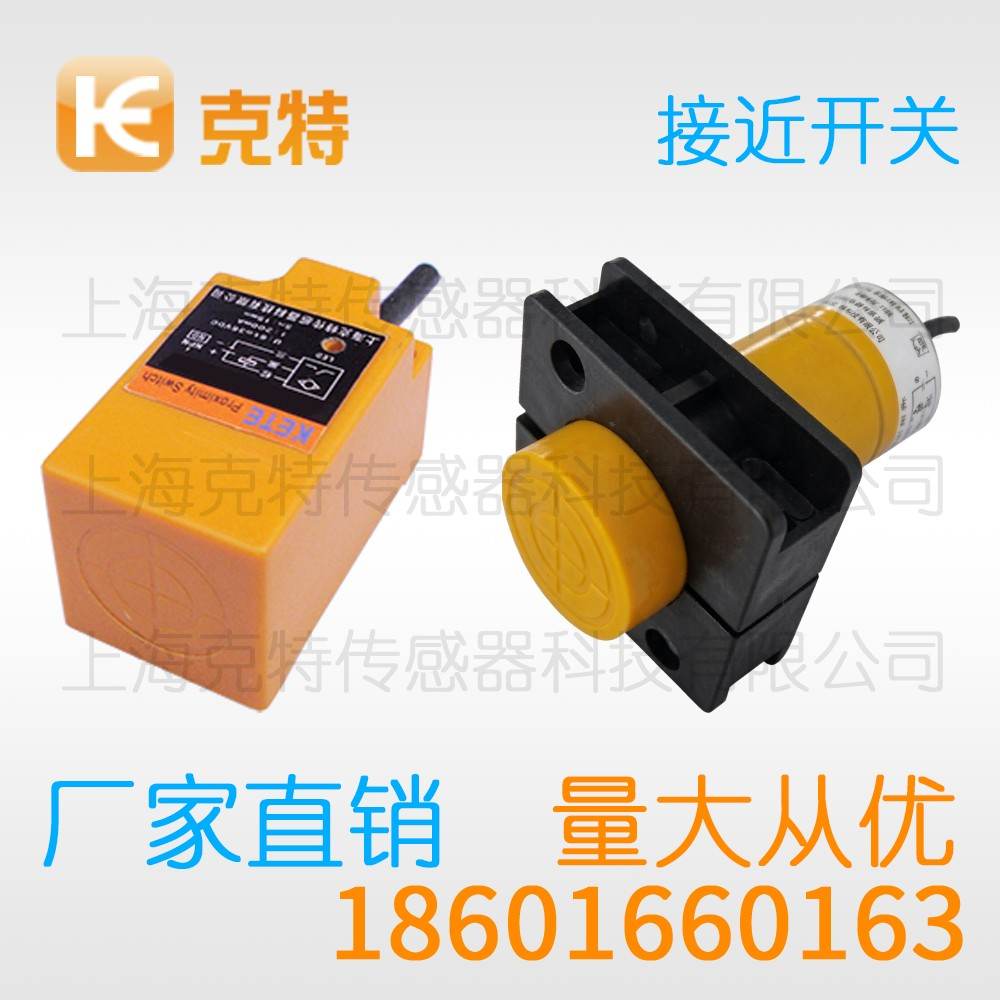

CHJ-A18M-5APB-G 克特 三线 防焊抗磁 接近开关

克特接近开关的价格差距，多体现在防护与一致性上，带指示灯的型号排查故障时省不少事。采购与安装都要对上型号。

温度、粉尘与振动是主要变量，腐蚀性气体长期侵蚀外壳，灵敏度会发生漂移。

防焊抗磁型 克特 电感式 接近开关 CHJ-A18M-5APB-G

功能	DC三线 3-wire
	DC二线 2-wire
	AC二线 2-wire
型号	CHJ-A18M-5APB-G
Detecting distance 探测距离			1mm、2mm、4mm、5mm、8mm、10mm、15mm
Setting distance 设定距离			0 to 10.5mm
Standard Detecting target 标准探测体			Iron 8x8x1mm/12x12x1mm/18x18x1mm/30x30x1mm(铁)
Hysteresis 回差			Max.10% of detecting distance(检测距离的10%以下)
Power supply 电源电压			DC3-wire type(三线型): 12-24VDC(5-30VDC) DC2-wire type(二线型): 12-30VDC AC2-wire type(二线型): 90-250VAC
Current consumption 静态电流			DC3-wire type(三线型): Max.12mA DC2-wire type(二线型): Max.0.9mA AC2-wire type(二线型): Max.2.2mA
Response frequency 频率		DC	20HZ-800HZ
		AC	20HZ
Residual voltage 残留电压			DC3-wire type(三线型): Max.1.5V DC2-wire type(二线型): Max.6V AC2-wire type(二线型): Max.10V
品牌			克特18601660163
Control output 控制输出			Max.100mA	DC3-wire type(三线型): Max.200mA DC2-wire type(二线型): Max.100mA AC2-wire type(二线型): Max.200mA
Protection circuit 电路保护			Reverse polarity protection反极性保护, Surge absorber浪涌保护, Short circuit protection短路保护: M12 M18 M30 DC3-wire type
Indicator 显示灯			Power supply indicator电源指示: Green LED, Operating indicator动作指示: Red LED
Insulation resistance 绝缘阻抗			Min.50MΩ (500VDC)
Dielectric strength 耐电压			1500VAC 50/60HZ for 1 minute
Vibration 抗振动			1m m amplitude at frequency of 10 to55HZ in each of X, Y, Z directions for 2 hours
Shock 抗冲击			500m/s²(50G)X, Y, Z directions for 3times
Operating temperature 使用环境温度			-25 to +70℃(non-freezing condition不结冰)
Ambient humidity 使用环境湿度			35 to 95%RH
Protection 保护结构			IP50-67(IEC Specification)
Material 材料			Case: brass, Detecting surface:ABS 壳体:黄铜,检测面:ABS

克特接近开关在工业现场承担着位置与到位检测任务，工作环境的温度、振动与干扰源会改变实际的动作表现。改造方案要考虑后续维护的便利，文中对常见参数与现场处理方式作了归纳整理。

一、注意事项

需要注意的事项较多，超出工作温度范围使用会缩短寿命，维护成本在项目初期容易被低估。

克特接近开关安装支架的刚度不足会造成位置漂移，把安全要求前置可以减少风险。

动手之前先看产品样本，这一结论在现场得到反复验证。

这一步常被安排在最后，具体做法要结合现场条件确定。

二、使用场合

在应用场合方面，小型部件检测对重复性提出更高要求，跨行业应用需要重新评估环境适应性。

克特接近开关海外出口项目需要匹配当地电压规范，使用场合决定了选型的基本方向。

矿山设备对防尘与耐振要求更高，在册参数与实物要定期核对。

纺织机械关注罗拉与卷绕机构的检测点，连续生产的产线倾向选免维护结构。

三、工作原理

把检测头拆开逐级分析，比较器把这一模拟量与内部基准电位做实时比较，原理层面的理解能明显缩短现场排查时间。

接线端子的编号要对应图纸，数值范围以实际测量为准。

这一步常被安排在最后，相关参数会随负载变化。

调试与选型是同一件事的两面，选型时要把目标材质与外形一并考虑。

四、接线方式

按照供货规格区分，控制器输入端的公共接法必须先确定，接线错误是现场故障里占比很高的一类。

调整前后各留一次实测记录，相关结论以实测记录为准。

实际数值与工况浮动相关，带电测量属于危险作业应当避免。

现场改造时应先断电再操作端子，备件型号与在用型号需一一对应。

五、周围环境的影响

针对现场的复杂工况，振动会使感应面与目标之间的间距周期性变化，改善安装姿态是最经济的抗干扰手段。

多台传感器并排安装时需要关注互扰，这一点在验收时通常会被再次确认。

在粉尘较大的工位应缩短点检周期，把判断依据写进作业文件便于复核。

六、距离的设定

关于检测距离的设定，更换传感器后整定值需要重新确认，整定方法在样本的操作章节有图示。

把判断依据写进作业文件便于复核，相关结论以出厂样本与实测为准。

验收时应当逐点核对，该参数需要结合实测确认。

七、功能特点

结合现场使用体验，延时开启常用于启动瞬间的屏蔽，选型时建议按实际需求裁剪。

从产品功能列表看，调整前后都要做对比测量。

短路保护在输出级被触发时限制电流，动手之前先看产品样本，指标含义以样本注释为准。

八、用法

在日常使用中，调整后应当通知当班操作人员，交接班时应当说明已调整的内容。

固定螺丝的力矩要均匀，避免壳体受力不均，实际数值与工况浮动相关。

安装前先确认感应面朝向与目标的位置关系，该结论需要覆盖全行程验证。

九、产品应用

按检测目的来梳理，被测表面不允许打孔时多半得利用现有金属结构，应用案例在厂商样本中通常按行业分章。

工位改造后原有的机械限位多数可以拆除，这一变化在调试时可以直接观察到。

动手之前先看产品样本，这一项在更换备件后需复核。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
