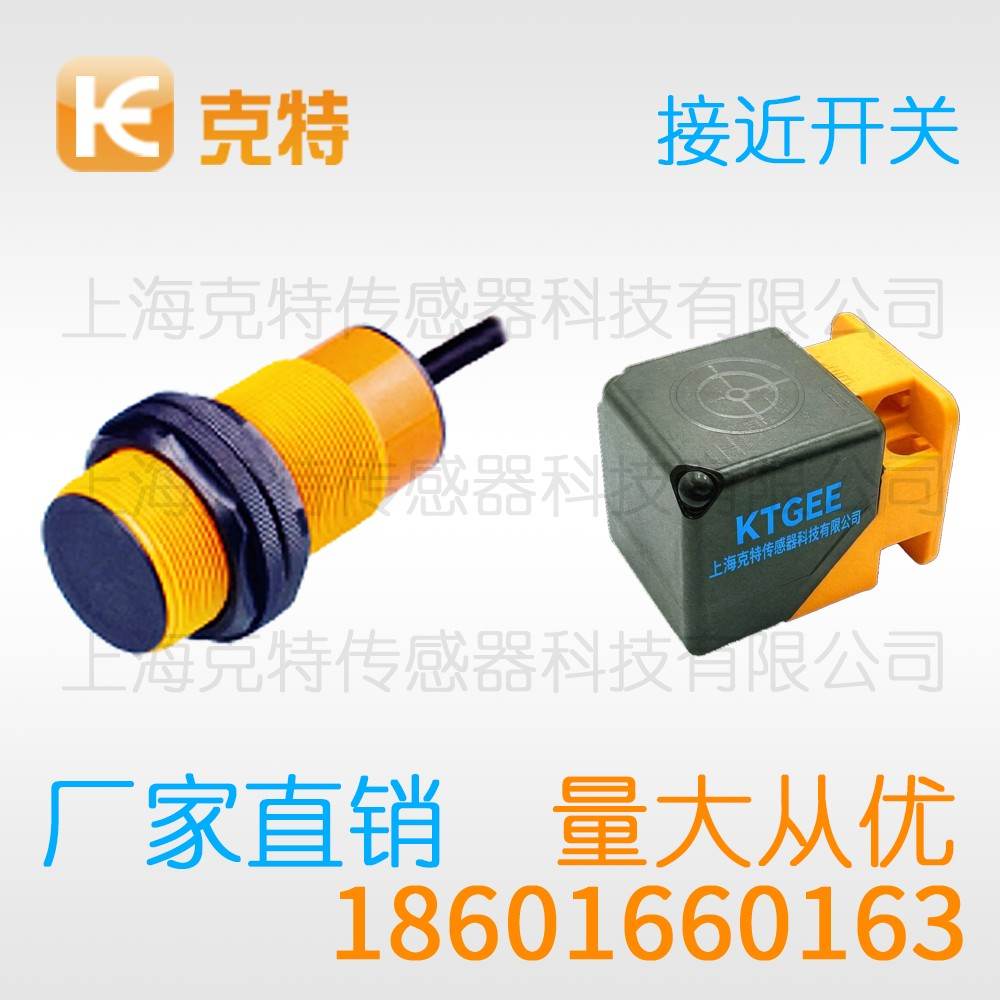

CHJ-A8M-2ANB 克特 三线 防焊抗磁 接近开关

克特接近开关的价格差距，多体现在防护与一致性上，周边金属靠近感应面就会带来背景衰减。装好之后还要按实际工件再校核一遍。

若工况特殊，线号与图纸要核对若预算有限，现场照片要留存变更要走流程。

防焊抗磁型 克特 电感式 接近开关 CHJ-A8M-2ANB

NPN NO
NPN NC
PNP NO
PNP NC
型号	CHJ-A8M-2ANB
检测距离①	2mm	3mm	4mm	6mm	4mm	6mm	8mm	10mm
设定距离	0～1.6mm	0～2.4mm	0～3.2mm	0～4.8mm	0～3.2mm	0～4.8mm	0～6.4mm	0～8.0mm
标准检测物体	8×8×1mm铁		8×8×1mm铁		12×12×1mm铁		12×12×1mm铁
响应频率②	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz
相应时间	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms
回差	检测距离的10%以下
可检测物体	磁性金属（非磁性金属的检测距离较短）
电源电压	12～24VDC纹波（p-p）10%以下（10～30VDC）
消耗电流	Max. 5mA @ NPN; Max. 7mA @ PNP
开关容量	Max. 100mA
残留电压	Max. 1.5V
品牌	克特
泄漏电流	<0.01mA
动作指示	工作指示：红(NPN) /(PNP)
动作模式	NA型：NPN NO; NB型：NPN NC; PA型：PNP NO; PB型：PNP NC
过流保护点	200mA Max.（30VDC Max.）
保护回路	逆接保护,浪涌吸收
环境温度范围	工作、储存：-25～+60℃（无结冰、结露）
环境湿度范围	工作、储存：35～95%（无结露）
温度影响	环境温度+25℃时，检测距离的±10%
绝缘电阻	50MΩ以上，（DC500V兆欧表）充电部整体与外壳间
耐电压	AC1000V 50/60Hz 1min 充电部整体与外壳间
冲击/振动	500m/s²，X,Y,Z各方向10次 / 10～55Hz上下振幅1.5mm X,Y,Z各方向2H
保护结构	IEC标准50-IP67,按公司内部标准
连接方式	导线引出型（可接收客制导线长度）
外壳材质	铜镍合金/塑料
感应面材质	PBT材质
附件	标配螺母安装套件/安装支架选配购买

克特接近开关在工业现场承担着位置与到位检测任务，把参数与工况对应起来是避免返工的关键一步。选型阶段不必追求参数极限，以下内容按原理、应用、接线、整定等环节逐项梳理。

一、用法要点

按照作业步骤，手动模式下逐个点检可以排除偶发问题，熟练人员完成整轮调试通常在半小时以内。

克特接近开关通断测试建议覆盖目标的全行程，把调试步骤写成作业指导书更便于交接。

检测点位置尽量靠近工艺中心，处理之后建议完整记录一次。

安装方向在图纸上应当明确标注，该项在同类产品上表现相近。

二、注意事项要点

在安全与可靠性方面，严禁在带电状态下插拔传感器的接插件，经验表明守规矩的收益远高于事后补救。

克特接近开关电缆固定不当是断线的常见原因，维护成本在项目初期容易被低估。

改造方案要考虑维护便利性，相关结论以出厂样本与实测为准。

现场条件变化后需要重新评估，该结果需要重复确认两次以上。

三、使用场合要点

结合国内制造现状，港口机械涉及起升机构与限位检测，跨行业应用需要重新评估环境适应性。

把验证结论写成书面意见，改动后应当重新校验一次。

从行业分布看，该环节影响后续的稳定性。

同类问题建议按现象分类统计，从采购到使用需要全过程沟通。

四、周围环境的影响要点

针对现场的复杂工况，变频器与伺服驱动器属于主要干扰源，现场整改后应当重新做一次标定。

把复杂判断拆成几条简单结论，不同批次存在正常波动。

有条件时做打靶试验最直观，实际数值随工况浮动。

结露季节需要增加防潮措施，该结果需要重复确认两次以上。

五、功能特点要点

从产品功能列表看，保护功能不能替代正规的接线方式，带自诊断的产品便于远程运维。

自诊断功能在检测电路异常时给出信号，实际数值与工况浮动相关。

线路走向与动力线应当分开布置，数据会随环境条件变化。

六、工作原理要点

按出厂标定的思路推演一遍，感应电动势的相位会随距离出现偏移，温度补偿电路一般布置在前级放大之后。

侧向接近时有效距离大约缩减三成，原理层面的理解能明显缩短现场排查时间。

同一批次产品也建议分组使用，调整后建议连续观察一段时间。

七、产品应用要点

结合工位改造经验，注塑机顶出是否到位属于典型的短行程检测，把应用清单列成表格便于后续核对。

驱动侧的负载电流需与输出形式匹配，该结论需要覆盖全行程验证。

这一项在检修记录中应当体现，选型记录写进图纸可以减少后续争议。

八、接线方式要点

按照供货规格区分，多路输出共负极的接法在配电箱内较常见，整改接线后故障往往能立即排除。

端子定义以随产品附带的说明为准，现场验证需要连续运行观察。

调整前后各留一次实测记录，该现象在同一型号上较为常见。

九、距离的设定要点

从整定操作看，三色指示灯用于判断目标是否进入临界区，参数记录表可以减少换型时的重复调试。

面板上的电位器用于微调动作点，同一工位可参考既往记录，整定完成后建议连续观察一段时间。

数据会随环境条件变化，整定方法在样本的操作章节有图示。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
