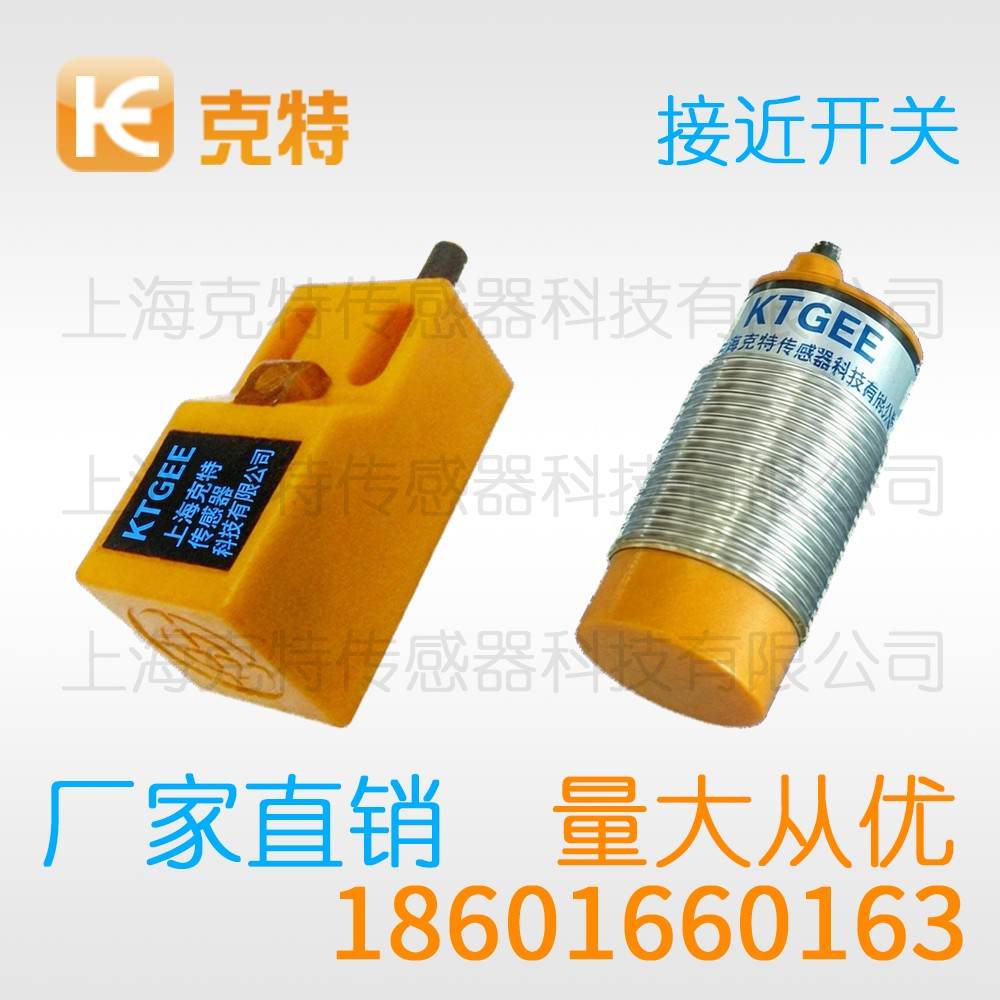

IA2Q-P1805P-O3A2 克特 方形电感式 接近开关

工业现场环境复杂，克特接近开关的选型需因地制宜。狭窄机构内部用小型探头，紧凑外形为装配留出宝贵空间。电梯与扶梯等特种设备，用其做极限位确认参与安全回路。理清原理与工况，选型与调试便能少走弯路。

IA2Q-P1805P-O3A2 克特 方形电感式接近开关

功能	DC三线 3-wire
	DC二线 2-wire
	AC二线 2-wire
型号	IA2Q-P1805P-O3A2
Detecting distance 探测距离			1mm、2mm、4mm、5mm、8mm、10mm、15mm
Setting distance 设定距离			0 to 10.5mm
Standard Detecting target 标准探测体			Iron 8x8x1mm/12x12x1mm/18x18x1mm/30x30x1mm(铁)
Hysteresis 回差			Max.10% of detecting distance(检测距离的10%以下)
Power supply 电源电压			DC3-wire type(三线型): 12-24VDC(5-30VDC) DC2-wire type(二线型): 12-30VDC AC2-wire type(二线型): 90-250VAC
Current consumption 静态电流			DC3-wire type(三线型): Max.12mA DC2-wire type(二线型): Max.0.9mA AC2-wire type(二线型): Max.2.2mA
Response frequency 频率		DC	20HZ-800HZ
		AC	20HZ
Residual voltage 残留电压			DC3-wire type(三线型): Max.1.5V DC2-wire type(二线型): Max.6V AC2-wire type(二线型): Max.10V
品牌			克特18601660163
Control output 控制输出			Max.100mA	DC3-wire type(三线型): Max.200mA DC2-wire type(二线型): Max.100mA AC2-wire type(二线型): Max.200mA
Protection circuit 电路保护			Reverse polarity protection反极性保护, Surge absorber浪涌保护, Short circuit protection短路保护: M12 M18 M30 DC3-wire type
Indicator 显示灯			Power supply indicator电源指示: Green LED, Operating indicator动作指示: Red LED
Insulation resistance 绝缘阻抗			Min.50MΩ (500VDC)
Dielectric strength 耐电压			1500VAC 50/60HZ for 1 minute
Vibration 抗振动			1m m amplitude at frequency of 10 to55HZ in each of X, Y, Z directions for 2 hours
Shock 抗冲击			500m/s²(50G)X, Y, Z directions for 3times
Operating temperature 使用环境温度			-25 to +70℃(non-freezing condition不结冰)
Ambient humidity 使用环境湿度			35 to 95%RH
Protection 保护结构			IP50-67(IEC Specification)
Material 材料			Case: brass, Detecting surface:ABS 壳体:黄铜,检测面:ABS

克特接近开关接线方式与使用要点

连续运行的输送与包装线，对克特接近开关的动作点稳定性要求很高。电源质量与布线方式会直接影响误动作率。下面按主题给出可执行的处理办法。

一、操作要点

就日常使用而言，布线时动力线与信号线分开走线，动作点确认后要锁紧并做标记，使用记录有助于分析偶发故障。

克特接近开关使用中要避免检测面堆积铁屑。

按调试流程，安装螺母要按对角顺序逐步拧紧，动作点确认后要锁紧并做标记。

在维护环节，超出额定温度与电压范围会显著缩短寿命，线缆走向要避开运动部件与锐边。

从输出级结构看，四线制产品同时给出常开与常闭两组信号，继电器感性负载两端应并联续流二极管。

从电磁感应角度看，振荡频率一般落在数百千赫兹量级。

就应用场景而言，流水线工位靠金属到位信号连锁下游动作，振动大的设备优先选刚性支架与带锁紧螺母。

二、注意事项

在操作细节上，禁止把检测面当作撬杠支点，检修前必须断电并确认无残余能量，现场标识清楚能减少误操作。

克特接近开关维护时要先断电再操作。

三、功能配置

按输出逻辑，动作指示灯方便现场判断通断状态，功能理解清楚再谈选型效率更高。

从长期运行看，油雾与粉尘附着会改变检测面附近的介电状况。

从配套角度看，纺织与印刷机械用于往复机构的到位反馈。

四、现场环境适配

就温湿度与介质而言，检测面正前方的金属支架会衰减动作距离，金属挡板与安装板要留出足够间距，环境因素往往比产品本身更值得关注。

从配套角度看，木工机械中用于压梁与送料机构限位，工装更换频繁的场合关注安装重复性。

五、接线方式

就信号线而言，NPN型的黑色信号线低电平导通，长线传输要核算线径与压降，接线完成后把线号与端子号补齐标识。

六、距离的设定

关于动作距离，埋入式与非埋入式的安装余量并不相同，距离不足时优先改安装位置而非盲目换型号，距离取值保守一些可以换来更低的误动作率。

七、振荡与整定机理

就振荡回路而言，交变磁场由检测面一侧的振荡线圈建立，幅度跌落到门限以下即触发判定环节，整形电路随后把幅度变化转换为开关量。

八、应用要点

按工位需求，汽车零部件装配线用于工件计数与定位，目标材质为钢或铁时动作距离余量更充足，样机验证通过后再批量上机更稳妥。

九、工况适配分析

从工况特点看，振动较大的设备优先考虑刚性支架，不同场合的验收重点并不相同。

在操作细节上，线缆过度拉扯会让芯线在引出处断裂，接线错误的案例应纳入培训材料。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
