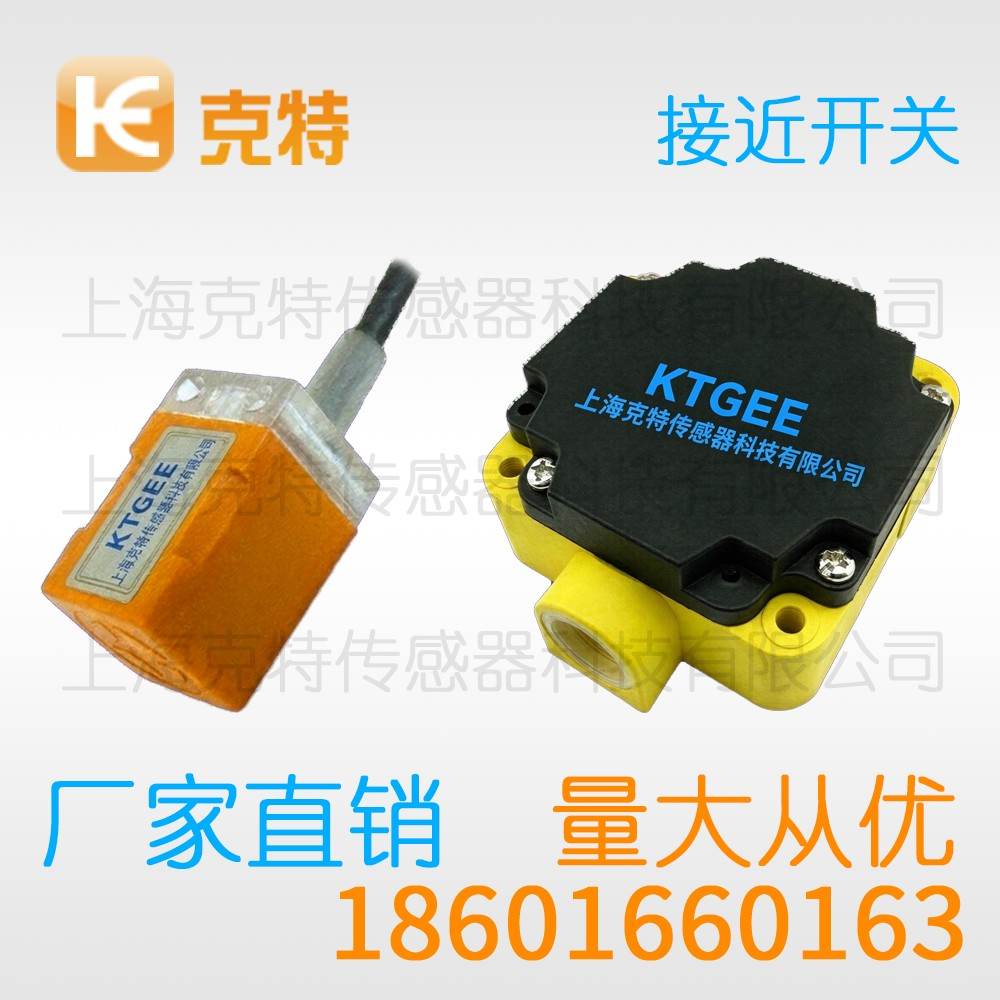

IA1D-S041.5N-C3F2 克特 分离式超短电感式 接近开关

在紧凑机构里，小型化克特接近开关帮了大忙。现场先用样品实测定距，再依数据整批安装可省去逐一微调。供电电压须在铭牌范围，超压会损伤内部稳压与输出级。理清原理与工况，选型与调试便能少走弯路。

IA1D-S041.5N-C3F2 克特 分离式超短型电感式接近开关

检测方式		埋入式	非埋入式
型号		IA1D-S041.5N-C3F2
检测距离		按标准
直流	NPN 3/4线	常开
		常闭
		开+闭
	PNP 3/4线	常开
		常闭
		开+闭
	2线	常开
		常闭
交流 2线		常开
		常闭
自由电源 2线		常开
		常闭
	直流电源		交流电源	自由电源
	3/4线	2线	2线	2线
工作电压	10～30VDC		90～250VAC	12～240VDC 24～240VAC
负载电流	≤200mA		≤200mA	≤200mA
静态电流	<15mA	≤1mA	≤3mA	AC:≤3mA;DC:<1mA
电 压 降	<2.5V	<6V	≤8V	AC:≤8V;DC:<6V
开关频率(埋 入)	500Hz	300Hz	20Hz	AC:20Hz;DC:300Hz
开关频率(非埋入)	300Hz	200Hz	20Hz	AC:20Hz;DC:200Hz
标准检测体	可检测导磁性物体
回差距离	约为检测距离的15%
极性保护	具备		--	--
短路保护	具备		--	--
输出指示	LED (红色)
品牌	克特18601660163
防护等级	IP50-67
环境温度	-20～60℃
相对湿度	35～95%RH
外壳材料	黄铜镀镍
接线形式	引线 1.5m/插头

克特接近开关在自动专机中的选型思路经验

调试克特接近开关时，先弄清动作距离与回差的关系，再谈安装布局，效率会高很多。很多抖动问题恰恰出在距离贴着极限值。接下来按使用顺序把要点讲清楚。

一、工作原理

从内部电路结构看，检测面后方的线圈接入高频振荡回路，金属目标靠近后涡流损耗使振荡幅度下降，施密特环节把模拟量整定为陡峭边沿。

克特接近开关对非金属目标没有响应，这是机理决定的。

从故障案例看，带电接线存在损坏输出级的风险，首次送电要安排人员盯住输出状态。

使用时，安装螺母要按对角顺序逐步拧紧。

说到三线制与两线制，带插接件的产品要确认针脚定义再对接，带指示灯的产品可先看灯再量输出。

二、工况适配分析

在场景匹配上，频繁启停的场合要关注响应频率，场合评估要覆盖工艺与设备两侧，适配性验证通过后再批量上线更稳妥。

克特接近开关场合匹配是方案成功的一半。

在评估干扰时，强烈振动可能让支架松动并改变安装距离。

就工作过程而言，磁场能量高度集中在检测面附近区域。

线缆强拉容易在引出处断芯。

三、用法与操作

上手环节，避免用扳手敲击检测面调整位置，插接件要插到位并确认卡扣扣紧，操作培训到位能减少误动作。

指示灯状态是排查时的第一线索。

标定环节，目标垂直进入检测面时距离最稳定。

改造项目往往受开孔尺寸限制。

四、距离的设定

按整定步骤，长期运行后应安排一次动作点复测，距离不足时优先改安装位置而非盲目换型号，标定记录是设备档案的重要组成。

检测面不可被金属屑长期遮挡。

大面积金属安装板会形成屏蔽效应。

改线之后务必重新验证动作点。

五、产品应用

在成套设备上，输送线分拣点依靠金属接近触发挡板气缸，节拍快的工位要优先核对响应频率，长期运行场合优先考虑温升与振动余量。

短路保护可以降低接线失误损失。

六、周围环境的影响

在评估干扰时，周围大面积金属构成的屏蔽效应会削弱有效距离，油雾场合应优先考虑便于清理的外形结构，复杂环境建议先做一轮现场试验。

应用端，汽车零部件装配线用于工件计数与定位。

短路保护可以降低接线失误损失。

七、输出特性说明

从实用功能看，重复精度关系到定位工位的一致性，输出级的带载能力要留有余量，把参数口径说清楚能避免后续争议。

按经验总结，超出额定温度与电压范围会显著缩短寿命。

高频动作工位的寿命预估要单独做。

八、回路构成说明

从输出级结构看，PNP型输出高电平驱动中间继电器，上电前用万用表核对极性与输出类型，接线完成后把线号与端子号补齐标识。

在维护环节，安装时的敲击冲击可能影响内部电路。

九、维护注意要点

在维护环节，螺纹紧固力矩过大会压裂外壳，更换下的产品要分析失效原因并记录，故障分析报告有助于减少重复失效。

接线环节，直流三线制的额定电压要与电源匹配。

从内部电路结构看，检测面后方的线圈接入高频振荡回路。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
