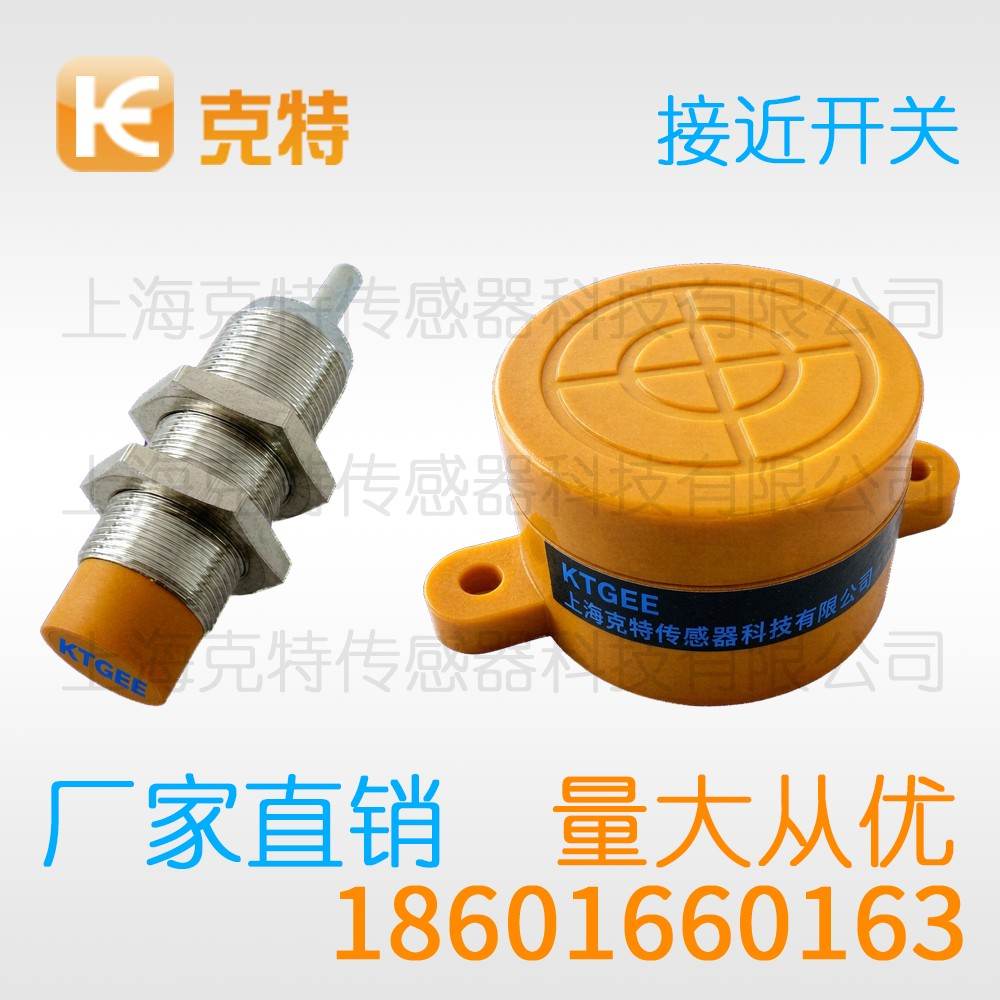

IA1T-B3015N-CES4 克特 圆柱 接近开关

在紧凑机构里，小型化克特接近开关帮了大忙。方波输出干净无毛刺，直接进计数器不会丢失脉冲。模拟量派生型在开关之外还能反映间距远近，用于粗略测距。记住温漂与邻物的影响，远程设定就更稳妥。

IA1T-B3015N-CES4 克特 圆柱标准型接近开关

功能	DC三线 3-wire
	DC二线 2-wire
	AC二线 2-wire
型号	IA1T-B3015N-CES4
Detecting distance 探测距离			1mm、2mm、4mm、5mm、8mm、10mm、15mm
Setting distance 设定距离			0 to 10.5mm
Standard Detecting target 标准探测体			Iron 8x8x1mm/12x12x1mm/18x18x1mm/30x30x1mm(铁)
Hysteresis 回差			Max.10% of detecting distance(检测距离的10%以下)
Power supply 电源电压			DC3-wire type(三线型): 12-24VDC(5-30VDC) DC2-wire type(二线型): 12-30VDC AC2-wire type(二线型): 90-250VAC
Current consumption 静态电流			DC3-wire type(三线型): Max.12mA DC2-wire type(二线型): Max.0.9mA AC2-wire type(二线型): Max.2.2mA
Response frequency 频率		DC	20HZ-800HZ
		AC	20HZ
Residual voltage 残留电压			DC3-wire type(三线型): Max.1.5V DC2-wire type(二线型): Max.6V AC2-wire type(二线型): Max.10V
品牌			克特18601660163
Control output 控制输出			Max.100mA	DC3-wire type(三线型): Max.200mA DC2-wire type(二线型): Max.100mA AC2-wire type(二线型): Max.200mA
Protection circuit 电路保护			Reverse polarity protection反极性保护, Surge absorber浪涌保护, Short circuit protection短路保护: M12 M18 M30 DC3-wire type
Indicator 显示灯			Power supply indicator电源指示: Green LED, Operating indicator动作指示: Red LED
Insulation resistance 绝缘阻抗			Min.50MΩ (500VDC)
Dielectric strength 耐电压			1500VAC 50/60HZ for 1 minute
Vibration 抗振动			1m m amplitude at frequency of 10 to55HZ in each of X, Y, Z directions for 2 hours
Shock 抗冲击			500m/s²(50G)X, Y, Z directions for 3times
Operating temperature 使用环境温度			-25 to +70℃(non-freezing condition不结冰)
Ambient humidity 使用环境湿度			35 to 95%RH
Protection 保护结构			IP50-67(IEC Specification)
Material 材料			Case: brass, Detecting surface:ABS 壳体:黄铜,检测面:ABS

仓储设备工位的克特接近开关现场经验

现场使用克特接近开关，最常见的争议集中在安装距离与相邻金属的影响上。理论值与实际值往往有差距。下面按主题给出取值思路与验证方法。

一、场合选择思路

适合的场合，多水冲洗的产线关注引出部位密封，不同场合的验收重点并不相同，适配性验证通过后再批量上线更稳妥。

克特接近开关在室外场合要预留温差余量。

二、接线与保护

接线环节，信号线颜色在不同厂家之间基本统一，信号线与动力线宜分开走线并留出间距，接线图要与电气原理图交叉核对。

克特接近开关带指示灯的型号便于现场核对输出。

从上手顺序看，布线时动力线与信号线分开走线，动作点确认后要锁紧并做标记。

现场教训，安装时的敲击冲击可能影响内部电路，更换下的产品要分析失效原因并记录。

三、环境干扰分析

环境因素方面，检测面正前方的金属支架会衰减动作距离，高温场合要核对额定工作温度范围，环境因素往往比产品本身更值得关注。

功能层面，重复精度关系到定位工位的一致性，规格书中的数值多以标准目标测得。

四、信号形成过程

就振荡回路而言，内部振荡级持续输出高频能量，铁磁性材料进入磁场时振荡被明显削弱，输出状态与指示灯保持同步显示。

五、注意事项

从风险点看，长期过载运行会让输出级发热老化，线缆走向要避开运动部件与锐边，预防性检查的成本远低于事后抢修。

现场工况方面，金属屑堆积在检测面会造成误动作，安装板开孔直径要略大于螺纹外径。

六、输出特性说明

从输出特性看，额定动作距离在规格书中以符号Sn标注，参数留有余量能显著降低故障率，参数对比表有助于跨品牌选型。

从能量变化角度讲，磁场能量高度集中在检测面附近区域，幅度跌落到门限以下即触发判定环节。

七、动作距离标定

在取值时，同批产品的动作点离散度也要纳入评估，留出余量比贴着极限值更稳妥，标定记录是设备档案的重要组成。

场合选择上，频繁启停的场合要关注响应频率，不同场合的验收重点并不相同。

在取值时，埋入式与非埋入式的安装余量并不相同，复测数据与首次整定值对比即可发现漂移。

八、上手与调试

使用时，目标有效面积应大于检测面尺寸，调整位置要在断电状态下进行，把整定值记录进台账便于复现。

按经验总结，线缆过度拉扯会让芯线在引出处断裂，更换下的产品要分析失效原因并记录。

九、典型应用分析

结合产线实际，陶瓷机械中参与进出窑辊道的到位控制，粉尘较多的建材与矿山现场要选便于清理的外形，选型前先确认目标材质、尺寸与运动方式。

上手环节，先空载通电观察指示灯，再挂负载运行，调整位置要在断电状态下进行。

以上内容仅做参考，实际产品参数与本公司客服确认为准
