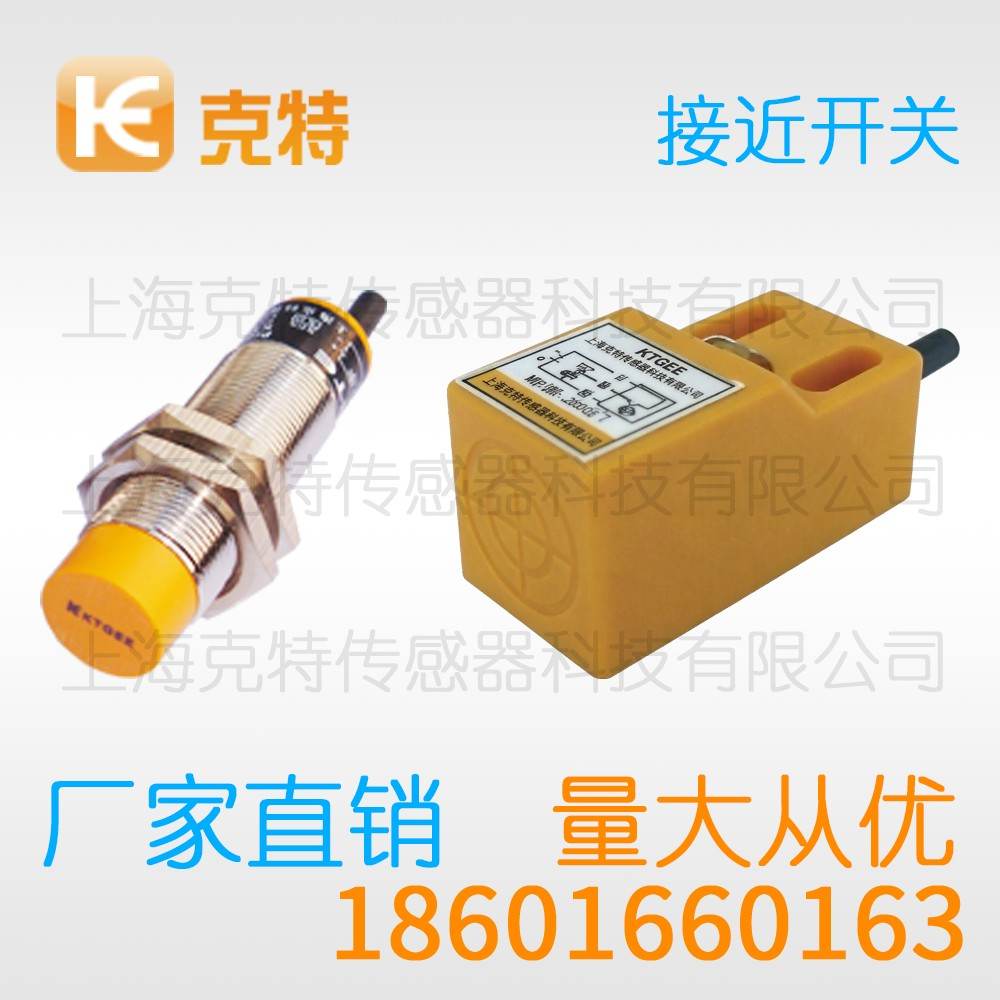

IA1T-B1808P-O3S2 克特 圆柱 接近开关

这类克特接近开关以电磁感应为核心，结构简洁却很耐用。这种非接触检测方式省去物理触点，适合高速与频繁动作场合。玻璃深加工线用其判断玻璃板到位，引导吸盘抓取与翻转。规范接线与定期点检，是延长服役期的两件事。

IA1T-B1808P-O3S2 克特 圆柱标准型接近开关

安装方式		埋入式	非埋入式
型号		IA1T-B1808P-O3S2
检测距离		按型号标准
交流AC90-250V	二线制	NO 常开
		NC 常闭
	三线制	NO+NC 常开常闭
继电输出四线		NO+NC 常开常闭
继电输出五线		NO+NC 常开常闭
直流DC6-36V	NPN	NO 常开
		NC 常闭
		NO+NC 常开常闭
	PNP	NO 常开
		NC 常闭
		NO+NC 常开常闭
	二线制	NO 常开
		NC 常闭
品牌		克特18601660163
输出电压降DC/AC		AC<8V ,DC三线<1.5V,DC两线<4V
输出电流		可控硅SCR 300mA 继电器1A、2A DC三线200mA DC二线 50mA
重复精度		≤10%
消耗电流		<10mA
响应频率		DC 50-800Hz,AC 25Hz
外壳体材料		金属/塑料ABS（按型号标准）
标准检测物体		根据感应头面积而定
工作环境温度		-20℃~+55℃
连接方式		1.5m PVC电缆

从常见问题看克特接近开关的配套设计

产线集成商在选克特接近开关时，更关心批次一致性与长期漂移。样本数据之外，安装条件往往才是决定性因素。下面把各环节的经验汇总成文。

一、接线与保护

从负载匹配角度讲，带插接件的产品要确认针脚定义再对接，屏蔽层单端接地可降低串扰，现场改线后要重新做一次动作点验证。

克特接近开关接线前必须核对电源电压与输出逻辑。

从输出级结构看，带插接件的产品要确认针脚定义再对接。

二、工况适配分析

在场景匹配上，多水冲洗的产线关注引出部位密封，使用场合决定了外形、输出与引出方式，长期运行的场合要给维护留出空间。

克特接近开关在粉尘油雾场合要注意防护与清理。

适合的场合，食品包装线要求外形便于清洁，场合复杂时建议先做现场试验。

从风险点看，焊接作业飞溅会灼伤检测面与线缆，异常动作先查安装再怀疑产品。

在功能选项上，动作指示灯方便现场判断通断状态，指示灯与输出状态保持一致便于排查。

从电磁感应角度看，线圈与电容构成的谐振网络维持稳定振荡，涡流路径集中在目标表层，与表面状态有关。

从电磁感应角度看，磁场能量高度集中在检测面附近区域，铁磁性材料进入磁场时振荡被明显削弱。

三、现场环境适配

就温湿度与介质而言，强烈振动可能让支架松动并改变安装距离，相邻产品可错开安装角度或交替通电，整改后的验证数据应当留档保存。

克特接近开关环境整改后应重新标定动作点。

在取值时，回差过小容易在临界点出现抖动，标定要用实际目标材质与尺寸。

四、输出特性说明

从参数表读起，响应频率决定了可检测的最高动作节拍，输出级的带载能力要留有余量，不同厂家的参数测试条件可能不同。

五、用法与操作

正确的使用方式，布线时动力线与信号线分开走线，操作规程里应写明上电检查步骤，调试过程中的异常现象要记下来。

现场环境，油雾与粉尘附着会改变检测面附近的介电状况，环境评估应覆盖冷态、热态与冲洗工况。

周围金属与干扰，检测面正前方的金属支架会衰减动作距离，金属挡板与安装板要留出足够间距。

六、风险点提示

从故障案例看，螺纹紧固力矩过大会压裂外壳，更换下的产品要分析失效原因并记录，把注意事项写进点检卡更便于执行。

接线环节，直流三线制的额定电压要与电源匹配，电磁阀线圈建议加装浪涌吸收环节。

七、工作原理

从内部电路结构看，内部振荡级持续输出高频能量，不同材质对应的衰减斜率并不一致，施密特环节把模拟量整定为陡峭边沿。

在上电之前，PNP型输出高电平驱动中间继电器，接错极性存在损坏内部输出级的风险。

八、标定与复测

在取值时，回差过小容易在临界点出现抖动，整定完成后要做一次连续动作验证，距离问题往往牵动整条链路的稳定性。

按经验总结，长期过载运行会让输出级发热老化，首次送电要安排人员盯住输出状态。

九、典型应用分析

从集成商反馈看，汽车零部件装配线用于工件计数与定位，振动大的设备优先选刚性支架与带锁紧螺母，现场工况决定外壳形式与引出方式。

以上内容仅做参考，实际产品参数与本公司客服确认为准
