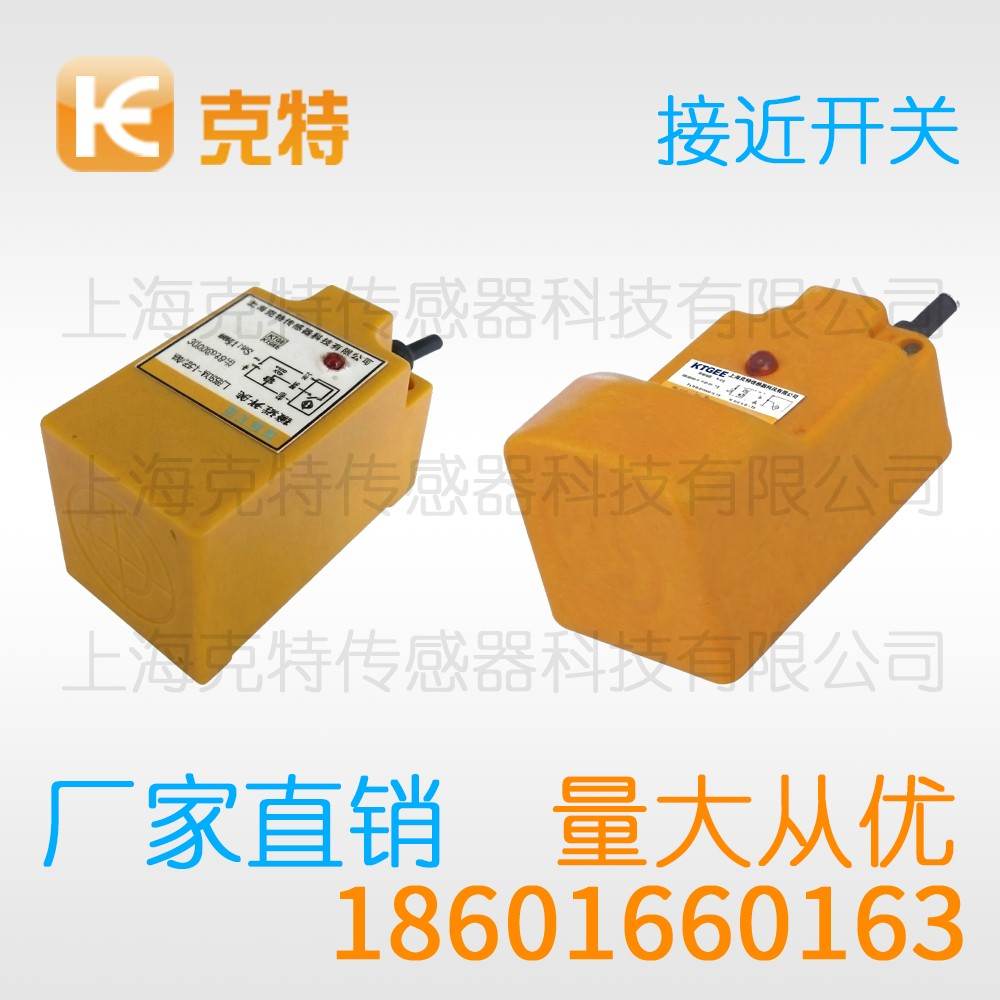

IA1T-B0803P-OEA4 克特 中长距离 接近开关

自动化程度越高，克特接近开关的用量就越可观。目标薄板要考量涡流穿透，过薄时灵敏度会明显下降。多探头并列要互留间距，必要时加金属隔片削弱侧向耦合。日积月累的装调经验，往往比参数表更管用。

IA1T-B0803P-OEA4 克特 中长距离接近开关

NPN NO
NPN NC
PNP NO
PNP NC
型号	IA1T-B0803P-OEA4
检测距离①	2mm	3mm	4mm	6mm	4mm	6mm	8mm	10mm
设定距离	0～1.6mm	0～2.4mm	0～3.2mm	0～4.8mm	0～3.2mm	0～4.8mm	0～6.4mm	0～8.0mm
标准检测物体	8×8×1mm铁		8×8×1mm铁		12×12×1mm铁		12×12×1mm铁
响应频率②	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz
相应时间	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms
回差	检测距离的10%以下
可检测物体	磁性金属（非磁性金属的检测距离较短）
电源电压	12～24VDC纹波（p-p）10%以下（10～30VDC）
消耗电流	Max. 5mA @ NPN; Max. 7mA @ PNP
开关容量	Max. 100mA
残留电压	Max. 1.5V
品牌	克特
泄漏电流	<0.01mA
动作指示	工作指示：红(NPN) /(PNP)
动作模式	NA型：NPN NO; NB型：NPN NC; PA型：PNP NO; PB型：PNP NC
过流保护点	200mA Max.（30VDC Max.）
保护回路	逆接保护,浪涌吸收
环境温度范围	工作、储存：-25～+60℃（无结冰、结露）
环境湿度范围	工作、储存：35～95%（无结露）
温度影响	环境温度+25℃时，检测距离的±10%
绝缘电阻	50MΩ以上，（DC500V兆欧表）充电部整体与外壳间
耐电压	AC1000V 50/60Hz 1min 充电部整体与外壳间
冲击/振动	500m/s²，X,Y,Z各方向10次 / 10～55Hz上下振幅1.5mm X,Y,Z各方向2H
保护结构	IEC标准50-IP67,按公司内部标准
连接方式	导线引出型（可接收客制导线长度）
外壳材质	铜镍合金/塑料
感应面材质	PBT材质
附件	标配螺母安装套件/安装支架选配购买

克特接近开关输出特性与使用要点

在成套设备配套里，克特接近开关属于看着简单、用好却有讲究的器件。目标材质、安装间距、输出逻辑都会影响最终表现。接下来按原理、接线、整定与场合几个维度展开说明。

一、典型工况说明

按现场分类，食品包装线要求外形便于清洁，场合与型号匹配是方案成功的一半，场合条件变化时要重新评估型号。

克特接近开关在机床、包装与输送场合应用广泛。

现场教训，禁止把检测面当作撬杠支点。

二、操作要点

正确的使用方式，目标有效面积应大于检测面尺寸，更换产品时要做动作点对比。

克特接近开关的安装距离要在运行后复查。

三、干扰与温漂

就温湿度与介质而言，油雾与粉尘附着会改变检测面附近的介电状况，环境评估应覆盖冷态、热态与冲洗工况，安装间距不足时宁可换更小外形的产品。

克特接近开关在高温场合要核对额定工作温度。

四、整定方法说明

关于检测距离，同批产品的动作点离散度也要纳入评估，整定完成后要做一次连续动作验证，距离取值保守一些可以换来更低的误动作率。

五、产品应用

从配套角度看，橡塑设备上用于模具合拢与顶出到位确认，粉尘较多的建材与矿山现场要选便于清理的外形，现场工况决定外壳形式与引出方式。

环境因素方面，检测面正前方的金属支架会衰减动作距离，环境评估应覆盖冷态、热态与冲洗工况。

六、检测原理说明

从内部电路结构看，振荡回路的Q值决定了检测灵敏度，有色金属目标引起的衰减幅度与材料电导率相关，后级比较环节给出稳定的通断状态。

距离整定，环境温度变化会让动作点轻微漂移，复测数据与首次整定值对比即可发现漂移。

从上手顺序看，避免用扳手敲击检测面调整位置。

七、输出级接线规则

就信号线而言，PNP型输出高电平驱动中间继电器，电磁阀线圈建议加装浪涌吸收环节，接线错误往往表现为上电即动作或毫无反应。

按调试流程，感应面不宜贴死在厚金属板上，动作点确认后要锁紧并做标记。

就振荡回路而言，检测面后方的线圈接入高频振荡回路。

八、功能配置

从输出特性看，常开与常闭两种输出逻辑可按控制需要选择，输出级的带载能力要留有余量，功能配置应当服务于实际工况。

从负载匹配角度讲，信号线颜色在不同厂家之间基本统一，上电前用万用表核对极性与输出类型。

从负载匹配角度讲，信号线颜色在不同厂家之间基本统一，长线传输要核算线径与压降。

九、注意事项

从故障案例看，禁止把检测面当作撬杠支点，首次送电要安排人员盯住输出状态，细节上的疏忽往往是故障的起点。

按整定步骤，长期运行后应安排一次动作点复测，复测数据与首次整定值对比即可发现漂移。

从检测机理讲，振荡频率一般落在数百千赫兹量级。
