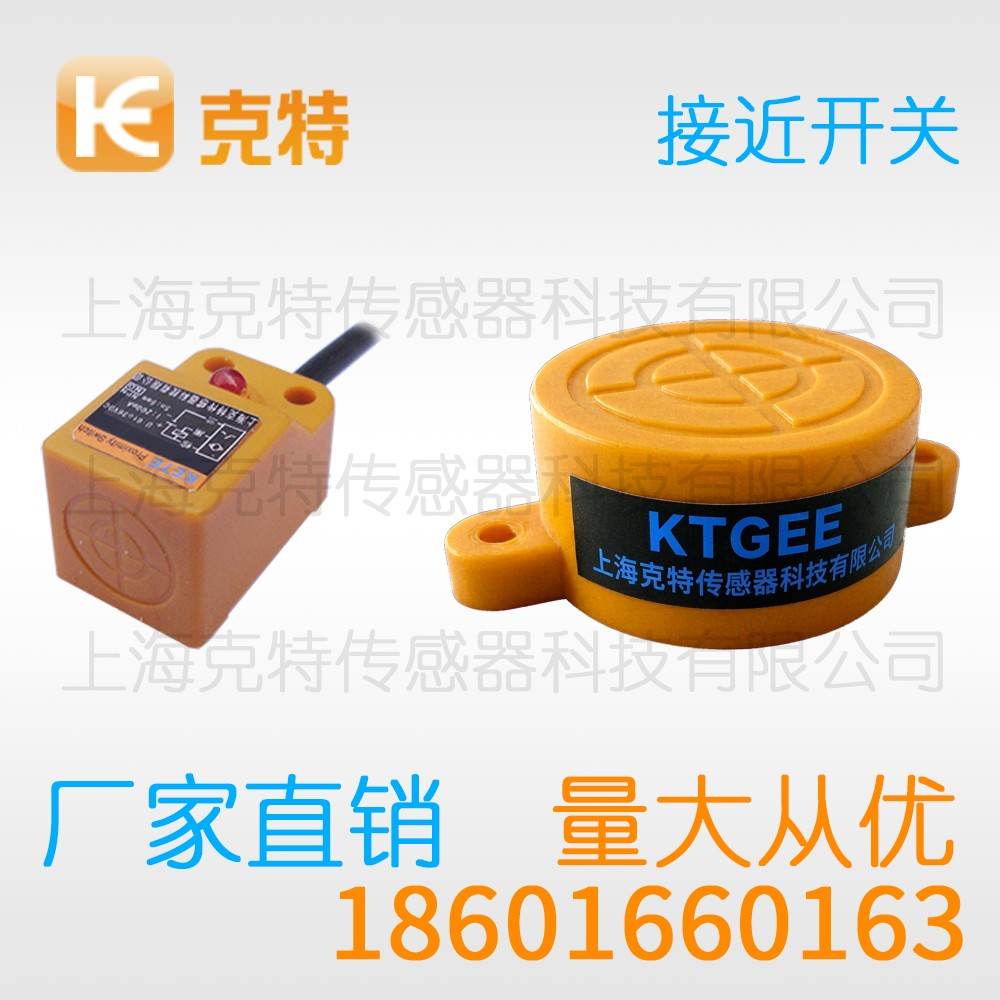

IA1D-S6.501N-C3S2 克特 圆柱出线式 接近开关

工程上评价一款克特接近开关，往往先看几项关键指标。物流分拣道岔处装探头，识别托盘去向切换分流路径。邻近金属会分走部分磁场，使有效检出距离变短，安装要留足间距。日积月累的装调经验，往往比参数表更管用。

IA1D-S6.501N-C3S2 克特 . 圆柱标准型接近开关出线式

分类	类型	输出形式	参数值
型号	IA1D-S6.501N-C3S2
安装方式			非屏蔽式（非埋入式）/屏蔽式（埋入式）
功能	直流型	NPN	NO
			NC
			NO+NC
		PNP	NO
			NC
			NO+NC
		二线制	NO
			NC
	交流型	二线制	NO
			NC
		三线制	NO+NC
检测距离			按标准距离
设定距离			标准距离80%
品牌			克特18601660163
滞后距离			检测距离的10%以下
检测物体			磁性金属（非磁性金属时检测距离减小）
标准检测物体			按检查面而定
响应频率			DC: 0.5kHz AC: 25Hz
电源电压			直流型：DC12—24V（6-36V）脉动（P-P）10%以下 交流型：AC110—220V（36—250V）50/60Hz
耐电压			AC1000V 50/60Hz 1min 充电部分与外壳间
电压的影响			额定电源电压范围±15%以内、额定电源电压值时±10%检测距离以内
消耗电流			N.P型：13mA以下，D型：0.8mA以下，A型：1.7mA以下
控制输出			N.P型：300mA以下，D型：200mA以下，A型：400mA以下
回路保护			N.P.D型：逆连接保护、浪涌吸收、负载短路保护 A型：浪涌吸收
环境温、湿度			动作时、保存时：各-30—+65℃（不结冰、不结霜） 动作时、保存时：各35—95%RH
温度的影响			温度范围-30—+65℃，+23℃时、±15%检测距离以内 温度范围-25—+60℃，+23℃时、±10%检测距离以内
绝缘阻抗			50MΩ以上（DC500兆欧表）充电部分与外壳间
材质			外壳：黄铜镀镍/塑料 检测面：ABS
保护构造			IP50-67（IEC规格）

电子装配工位的克特接近开关技术解析

克特接近开关属于电感式检测的典型代表，靠涡流损耗完成金属识别。原理清楚了，距离整定与抗干扰处理就顺理成章。下面把工作过程与使用细节一并讲透。

一、距离的设定

按整定步骤，实际安装距离一般取额定动作距离的七八成，距离不足时优先改安装位置而非盲目换型号，标定工作最好由专人统一完成。

克特接近开关回差过小时临界点容易出现抖动。

按经验总结，线缆过度拉扯会让芯线在引出处断裂，检修前必须断电并确认无残余能量。

接线前要分清，信号线颜色在不同厂家之间基本统一，上电前用万用表核对极性与输出类型。

二、典型工况说明

典型工况方面，干扰较强的车间要优先做电源滤波，场合复杂时建议先做现场试验，长期运行的场合要给维护留出空间。

克特接近开关在室外场合要预留温差余量。

在操作层面，支架要刚性足够，避免长期振动后松动，运行一段时间后要复查安装距离。

按现场分类，高温炉前输送要核对耐温范围，场合与型号匹配是方案成功的一半。

三、现场教训汇总

注意事项方面，带电接线存在损坏输出级的风险，接线错误的案例应纳入培训材料，预防性检查的成本远低于事后抢修。

四、输出特性说明

功能配置上，内置短路保护可降低接线失误带来的风险，响应频率要高于设备实际动作节拍，功能冗余会抬高成本，按需配置即可。

在评估干扰时，周围大面积金属构成的屏蔽效应会削弱有效距离，安装板开孔直径要略大于螺纹外径。

五、接线与保护

说到三线制与两线制，NPN型的黑色信号线低电平导通，继电器感性负载两端应并联续流二极管，带电接线并不提倡，应先断电操作。

按现场分类，室外输送场合要考虑温差与结露。

典型工况方面，室外输送场合要考虑温差与结露，同类场合的成功案例值得参考。

在上电之前，棕色线接电源正极，蓝色线接电源负极，长线传输要核算线径与压降。

六、信号形成过程

就振荡回路而言，振荡频率一般落在数百千赫兹量级，幅度跌落到门限以下即触发判定环节，施密特环节把模拟量整定为陡峭边沿。

使用时，调试阶段用实际工件验证比样板更可靠，线缆固定要留出活动余量。

从工况特点看，有油雾与切削液的机床内部适合选用便于密封的结构，场合复杂时建议先做现场试验。

七、正确用法

正确的使用方式，感应面不宜贴死在厚金属板上，插接件要插到位并确认卡扣扣紧，调试过程中的异常现象要记下来。

八、周围环境的影响

就温湿度与介质而言，结露与高湿环境考验引出部位的密封，相邻产品可错开安装角度或交替通电，环境变化会直接反映在动作点上。

九、应用要点

应用端，输送线分拣点依靠金属接近触发挡板气缸，室外输送场合要考虑昼夜温差与结露，选型前先确认目标材质、尺寸与运动方式。

以上内容仅做参考，实际产品参数与本公司客服确认为准
