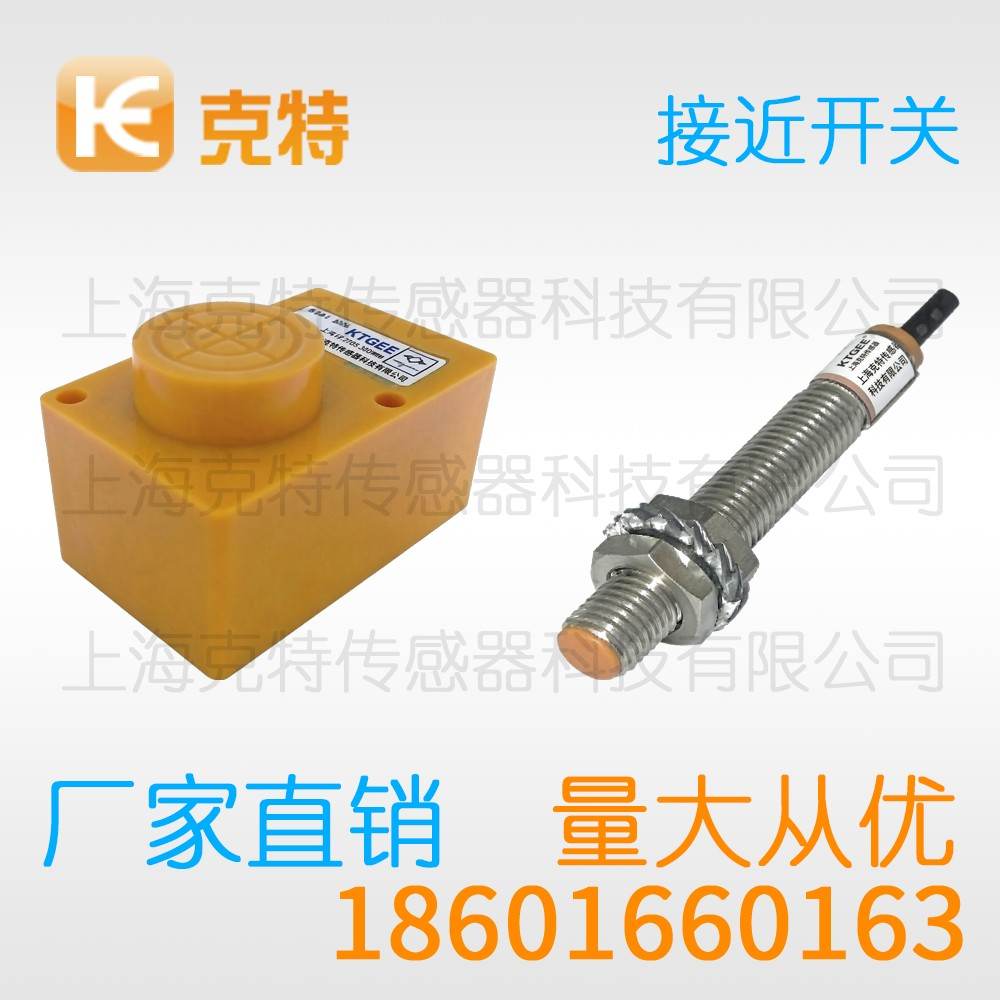

IA1Q-P4020P-S4A2 克特 出线式方形电感式 接近开关

从接线到调试，克特接近开关都有一套成熟做法。黑色信号线接负载一端，负载另一端回到电源，构成完整的电流回路。输出带短路保护的型号可在临时短接后自恢复，仍须排除故障源。理清原理与工况，选型与调试便能少走弯路。

IA1Q-P4020P-S4A2 克特 出线式方形电感式接近开关

参数项目	类型	规格参数
型号	IA1Q-P4020P-S4A2
安装方式	埋入式/非埋入
额定检测距离	按照标准
可靠检测距离	标准距离的80%
直流三线	NPN 常开
	NPN 常闭
	PNP 常开
	PNP 常闭
直流二线	常开
	常闭
交流二线	常开
	常闭
供电电压	直流三线：DC10-30V 直流二线：DC10-30V 交流二线：DC10-30V
电压降	直流三线：<1.9V 直流二线：<6V
负载电流	直流三线：≤200mA 直流二线：≤200mA 交流二线：≤200mA
消耗电流	直流三线：<10mA 直流二线：<10mA 交流二线：<0.8mA
漏电流	直流三线：<0.01mA 直流二线：<0.3mA 交流二线：<0.01mA
绝缘电压	直流三线：1000V/AC 60S 直流二线：1000V/AC 60S 交流二线：500V/AC 60S
开关频率	直流三线：1000Hz 直流二线：500Hz 交流二线：300Hz
短路保护/反接保护	直流三线：有/有 直流二线：有/有 交流二线：有/有
指示灯	红色LED
工作温度	-25℃至+70℃
品牌	克特18601660163
外壳材质	H62铜 镀镍或塑料
检测面材质	PBT
连接方式	M12航插或 PVC线缆

克特接近开关接线方式与安装细节

金属到位检测的现场，克特接近开关出现的频率很高。很多故障其实出在选型、安装与整定环节，而非产品本身。下面把使用中的关键点按主题拆开讲清楚，方便对照落地。

一、正确用法

正确的使用方式，感应面不宜贴死在厚金属板上，异常动作先查安装再怀疑产品，把整定值记录进台账便于复现。

克特接近开关更换后需要做动作点对比。

场合选择上，粉尘较多的建材与矿山现场关注清理便利性。

就信号线而言，PNP型输出高电平驱动中间继电器，信号线与动力线宜分开走线并留出间距。

二、现场教训汇总

在操作细节上，清洗溶剂可能侵蚀密封件与线缆外皮，备件更换后要做动作点对比，细节上的疏忽往往是故障的起点。

克特接近开关的线缆应避开运动部件敷设。

三、周围环境的影响

从安装环境看，电焊机与变频器会向电源线串入脉冲干扰，电源端加装滤波环节能压低脉冲干扰，定期清理检测面能显著降低误动作。

克特接近开关相邻安装时要留出足够的间距。

四、距离取值思路

关于检测距离，目标垂直进入检测面时距离最稳定，留出余量比贴着极限值更稳妥，标定记录是设备档案的重要组成。

需要留意的是，超出额定温度与电压范围会显著缩短寿命，备件更换后要做动作点对比。

功能配置上，回差大小影响临界位置的抖动表现，响应频率要高于设备实际动作节拍。

在操作细节上，超出额定温度与电压范围会显著缩短寿命，异常动作先查安装再怀疑产品。

五、输出级接线规则

在上电之前，交流两线制存在微小漏电流，选型时要留意，长线传输要核算线径与压降，现场改线后要重新做一次动作点验证。

标定环节，薄板与小目标要按有效面积折算，冷态与热态的数值差异要心里有数。

六、典型工况说明

场合选择上，高速计数场合看重响应频率与重复精度，场合评估要覆盖工艺与设备两侧，适配性验证通过后再批量上线更稳妥。

按经验总结，清洗溶剂可能侵蚀密封件与线缆外皮。

说起信号形成，振荡回路的Q值决定了检测灵敏度，目标越贴近检测面，能量损耗越显著。

七、信号形成过程

从检测机理讲，交变磁场由检测面一侧的振荡线圈建立，幅度跌落到门限以下即触发判定环节，输出级随即切换负载通路。

从安装环境看，环境温度变化让动作点轻微漂移。

八、功能层面梳理

功能层面，回差大小影响临界位置的抖动表现，功能理解清楚再谈选型效率更高，功能与需求匹配比堆配置更重要。

距离整定，同批产品的动作点离散度也要纳入评估，标定要用实际目标材质与尺寸。

从负载匹配角度讲，NPN型的黑色信号线低电平导通，接错极性存在损坏内部输出级的风险。

九、应用要点

按工位需求，电子装配专机上做托盘与工装的位置确认，振动大的设备优先选刚性支架与带锁紧螺母。

按经验总结，螺纹紧固力矩过大会压裂外壳，检修前必须断电并确认无残余能量。

以上内容仅做参考，实际产品参数与本公司客服确认为准
