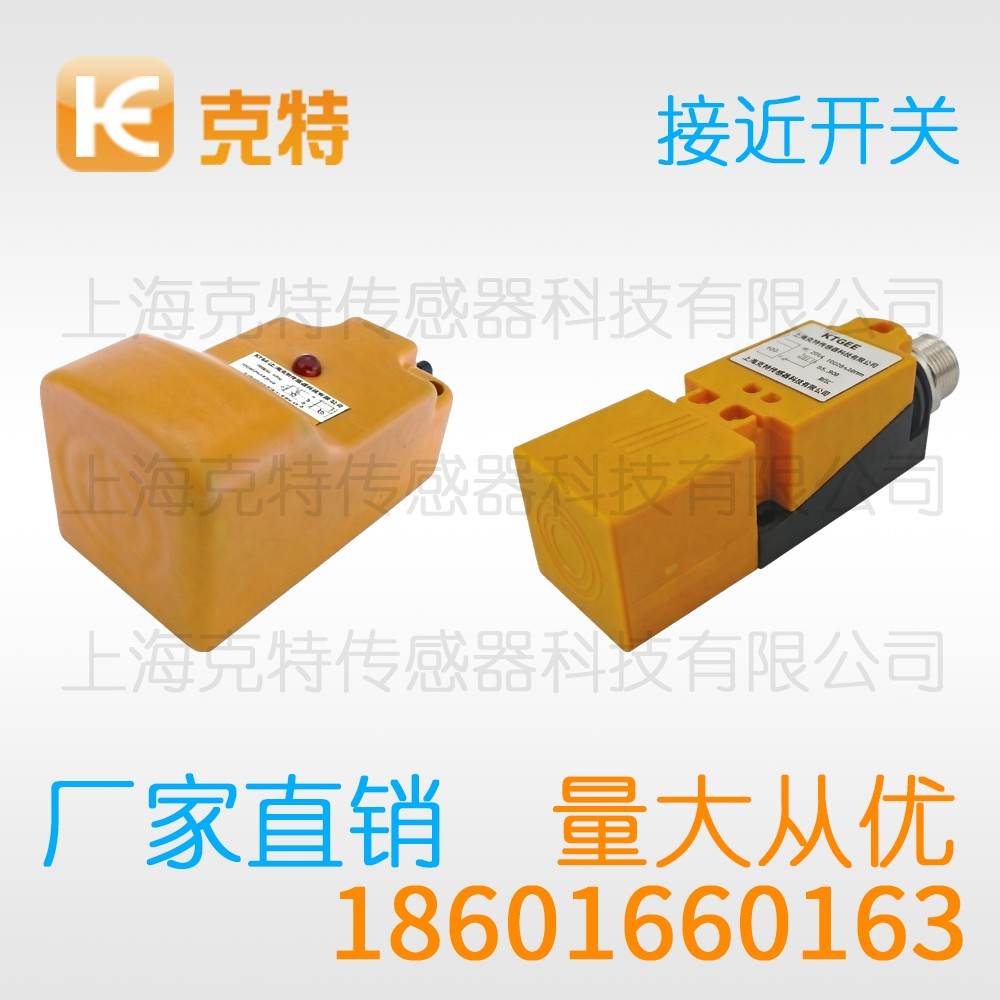

IA1Q-P2510N-O3A2 克特 方形电感式 接近开关

在高速运动的工件检测中，克特接近开关优势明显。市政井盖监测装置借接近开关感知翻盖动作，及时上报险情。引线弯折半径不宜过小，反复折弯易使内部芯线疲劳断芯。食品灌装线借助金属检测完成瓶盖旋紧确认，提升产线直通率。

IA1Q-P2510N-O3A2 克特 方形电感式接近开关

安装方式		埋入式	非埋入式
型号		IA1Q-P2510N-O3A2
检测距离		按型号标准
交流AC90-250V	二线制	NO 常开
		NC 常闭
	三线制	NO+NC 常开常闭
继电输出四线		NO+NC 常开常闭
继电输出五线		NO+NC 常开常闭
直流DC6-36V	NPN	NO 常开
		NC 常闭
		NO+NC 常开常闭
	PNP	NO 常开
		NC 常闭
		NO+NC 常开常闭
	二线制	NO 常开
		NC 常闭
品牌		克特18601660163
输出电压降DC/AC		AC<8V ,DC三线<1.5V,DC两线<4V
输出电流		可控硅SCR 300mA 继电器1A、2A DC三线200mA DC二线 50mA
重复精度		≤10%
消耗电流		<10mA
响应频率		DC 50-800Hz,AC 25Hz
外壳体材料		金属/塑料ABS（按型号标准）
标准检测物体		根据感应头面积而定
工作环境温度		-20℃~+55℃
连接方式		1.5m PVC电缆

金属检测中的克特接近开关关键参数

在成套设备配套里，克特接近开关属于看着简单、用好却有讲究的器件。目标材质、安装间距、输出逻辑都会影响最终表现。下面按原理、接线、整定与场合几个维度展开说明。

一、原理层面解析

原理层面，线圈与电容构成的谐振网络维持稳定振荡，涡流路径集中在目标表层，与表面状态有关，整形电路随后把幅度变化转换为开关量。

克特接近开关的重复精度与门限稳定性密切相关。

功能配置上，响应频率决定了可检测的最高动作节拍。

二、维护注意要点

需要留意的是，焊接作业飞溅会灼伤检测面与线缆，更换下的产品要分析失效原因并记录，现场标识清楚能减少误操作。

克特接近开关使用中要避免带电接线与野蛮拆装。

应用端，钢铁输送线用于挡板与拉绳配套的连锁。

从输出特性看，动作点可通过微调型产品进行现场整定，规格书中的数值多以标准目标测得。

从回路构成看，两线制产品串入负载回路，布线更省线材。

周围金属与干扰，周围大面积金属构成的屏蔽效应会削弱有效距离，金属挡板与安装板要留出足够间距。

三、整定方法说明

距离整定，有色金属目标对应的数值要打较大折扣，距离不足时优先改安装位置而非盲目换型号，把安全系数固定下来便于复制到同类设备。

克特接近开关的额定动作距离以标准目标测得。

从输出级结构看，NPN型的黑色信号线低电平导通，屏蔽层单端接地可降低串扰。

从参数表读起，动作点可通过微调型产品进行现场整定，输出级的带载能力要留有余量。

从电磁感应角度看，振荡频率一般落在数百千赫兹量级，涡流路径集中在目标表层，与表面状态有关。

四、使用场合

场合选择上，频繁启停的场合要关注响应频率，使用场合决定了外形、输出与引出方式，适配性验证通过后再批量上线更稳妥。

关于检测距离，埋入式与非埋入式的安装余量并不相同，标定要用实际目标材质与尺寸。

现场工况方面，环境温度变化让动作点轻微漂移，环境评估应覆盖冷态、热态与冲洗工况。

五、输出特性说明

就产品功能而言，浪涌抑制环节对输出级形成保护，参数口径要统一目标材质再比较，参数对比表有助于跨品牌选型。

从故障案例看，禁止把检测面当作撬杠支点，备件更换后要做动作点对比。

六、典型应用分析

从行业落地看，立体仓库堆垛机用认址与限位保证停准，振动大的设备优先选刚性支架与带锁紧螺母，选型前先确认目标材质、尺寸与运动方式。

七、接线与保护

从输出级结构看，PNP型输出高电平驱动中间继电器，端子压接后轻拉确认不松动，潮湿环境下的接线要做防潮处理。

按工位需求，木工机械中用于压梁与送料机构限位。

八、用法与操作

上手环节，弯曲半径过小会损伤线缆内部芯线，日常点检要覆盖指示灯与输出状态，使用环节的检查比事后维修更省成本。

现场教训，长期过载运行会让输出级发热老化，线缆走向要避开运动部件与锐边。

注意事项方面，螺纹紧固力矩过大会压裂外壳，首次送电要安排人员盯住输出状态。

九、安装环境评估

周围金属与干扰，检测面正前方的金属支架会衰减动作距离，安装板开孔直径要略大于螺纹外径，整改后的验证数据应当留档保存。

从标定方法看，倾斜接近会让有效距离变短，设定值建议写入设备台账。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
