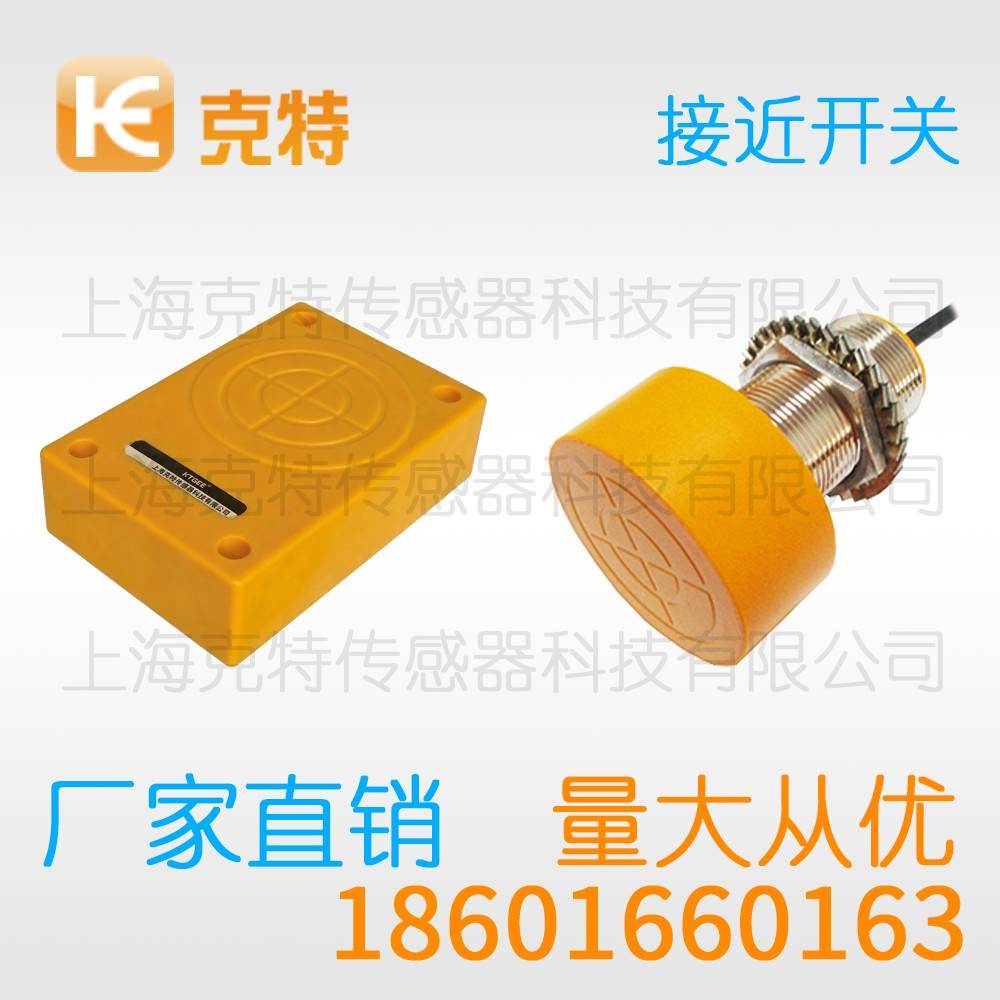

IA1Q-P3010N-O3A2 克特 方形电感式 接近开关

在金属目标的位置感知上，克特接近开关有着不可替代的作用。与变频器同柜时分开布线，并把信号线穿金属管抑制辐射。检测面前方勿堆杂物，飞溅的金属屑会被误认作永久目标。掌握这些要点，现场用好克特接近开关并不困难。

IA1Q-P3010N-O3A2 克特 方形电感式接近开关

分类	类型	输出形式	参数值
型号	IA1Q-P3010N-O3A2
安装方式			非屏蔽式（非埋入式）/屏蔽式（埋入式）
功能	直流型	NPN	NO
			NC
			NO+NC
		PNP	NO
			NC
			NO+NC
		二线制	NO
			NC
	交流型	二线制	NO
			NC
		三线制	NO+NC
检测距离			按标准距离
设定距离			标准距离80%
品牌			克特18601660163
滞后距离			检测距离的10%以下
检测物体			磁性金属（非磁性金属时检测距离减小）
标准检测物体			按检查面而定
响应频率			DC: 0.5kHz AC: 25Hz
电源电压			直流型：DC12—24V（6-36V）脉动（P-P）10%以下 交流型：AC110—220V（36—250V）50/60Hz
耐电压			AC1000V 50/60Hz 1min 充电部分与外壳间
电压的影响			额定电源电压范围±15%以内、额定电源电压值时±10%检测距离以内
消耗电流			N.P型：13mA以下，D型：0.8mA以下，A型：1.7mA以下
控制输出			N.P型：300mA以下，D型：200mA以下，A型：400mA以下
回路保护			N.P.D型：逆连接保护、浪涌吸收、负载短路保护 A型：浪涌吸收
环境温、湿度			动作时、保存时：各-30—+65℃（不结冰、不结霜） 动作时、保存时：各35—95%RH
温度的影响			温度范围-30—+65℃，+23℃时、±15%检测距离以内 温度范围-25—+60℃，+23℃时、±10%检测距离以内
绝缘阻抗			50MΩ以上（DC500兆欧表）充电部分与外壳间
材质			外壳：黄铜镀镍/塑料 检测面：ABS
保护构造			IP50-67（IEC规格）

机电一体化中的克特接近开关操作规范

很多现场问题的根源都可以追溯到克特接近开关的选型或安装环节。引出方式与线缆长度会影响信号质量，现场数据比样本标称值更有参考意义。接下来按环节逐项梳理。

一、现场环境适配

现场工况方面，相邻安装的多台产品之间可能相互串扰，相邻产品可错开安装角度或交替通电，环境变化会直接反映在动作点上。

克特接近开关的安装板开孔尺寸会影响有效距离。

二、现场教训汇总

从故障案例看，螺纹紧固力矩过大会压裂外壳，更换下的产品要分析失效原因并记录，预防性检查的成本远低于事后抢修。

克特接近开关异常动作应先检查安装条件。

按工位需求，流水线工位靠金属到位信号连锁下游动作，节拍快的工位要优先核对响应频率。

三、回路构成说明

在上电之前，交流两线制存在微小漏电流，选型时要留意，屏蔽层单端接地可降低串扰，潮湿环境下的接线要做防潮处理。

克特接近开关的NPN与PNP类型要和输入模块匹配。

四、上手与调试

使用时，目标有效面积应大于检测面尺寸，操作规程里应写明上电检查步骤，调试过程中的异常现象要记下来。

从内部电路结构看，线圈与电容构成的谐振网络维持稳定振荡。

从内部电路结构看，磁场能量高度集中在检测面附近区域。

五、距离的设定

标定环节，环境温度变化会让动作点轻微漂移，冷态与热态的数值差异要心里有数，距离问题往往牵动整条链路的稳定性。

从故障案例看，禁止把检测面当作撬杠支点，异常动作先查安装再怀疑产品。

就应用场景而言，橡塑设备上用于模具合拢与顶出到位确认，室外输送场合要考虑昼夜温差与结露。

六、工况适配分析

就适配性而言，食品包装线要求外形便于清洁，场合与型号匹配是方案成功的一半。

七、参数与功能解析

就产品功能而言，响应频率决定了可检测的最高动作节拍，参数口径要统一目标材质再比较，现场更关心长期运行后的动作点稳定性。

距离整定，有色金属目标对应的数值要打较大折扣，冷态与热态的数值差异要心里有数。

用法上，先空载通电观察指示灯，再挂负载运行，运行一段时间后要复查安装距离。

八、产品应用

从集成商反馈看，汽车零部件装配线用于工件计数与定位，改造项目还要兼顾原有开孔与安装尺寸，样机验证通过后再批量上机更稳妥。

按工位需求，机床夹具常用此类产品完成工件到位确认，振动大的设备优先选刚性支架与带锁紧螺母。

九、振荡与整定机理

从检测机理讲，检测面后方的线圈接入高频振荡回路，涡流路径集中在目标表层，与表面状态有关，后级比较环节给出稳定的通断状态。

在上电之前，带插接件的产品要确认针脚定义再对接，多台并联供电时要注意总电流余量。

以上内容仅做参考，实际产品参数与本公司客服确认为准
