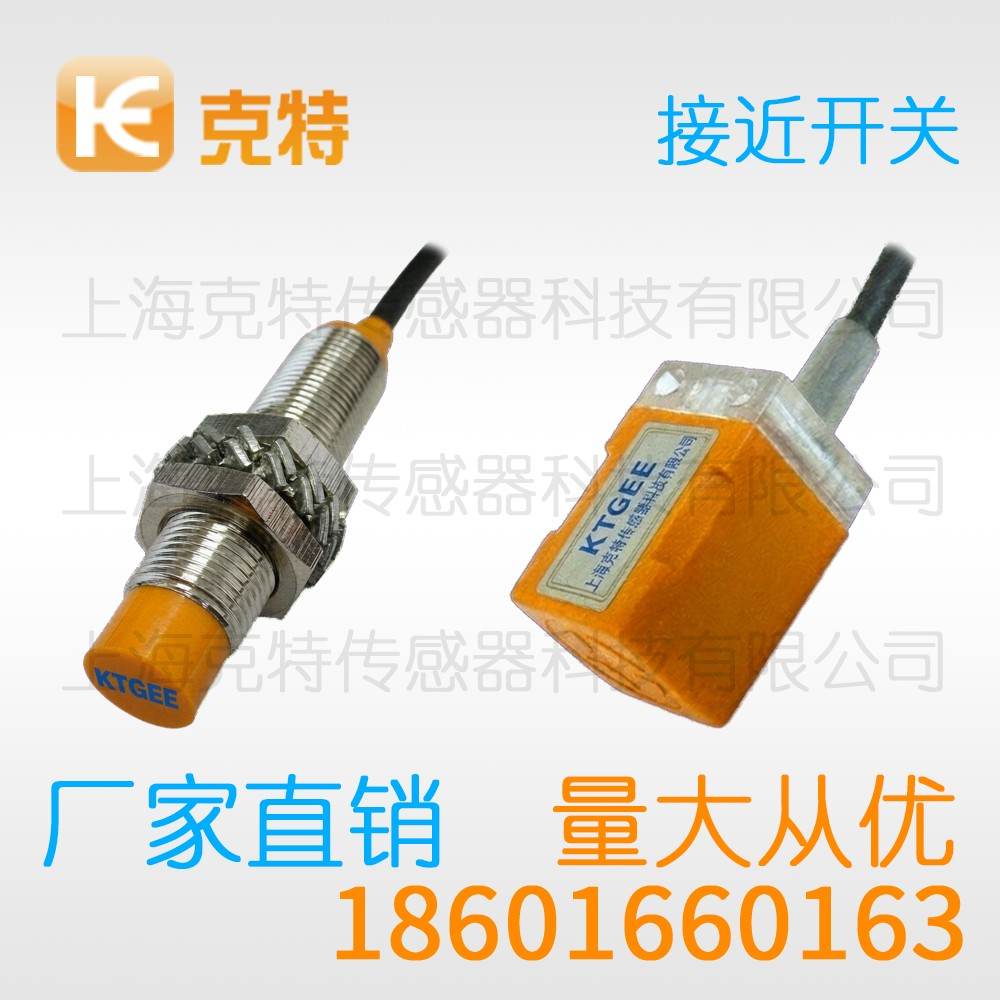

IA2Q-P18C05P-C3A2 克特 方形电感式 接近开关

在高速运动的工件检测中，克特接近开关优势明显。电源波动大的场合加稳压，电压偏低会让动作距离整体下移。引线弯折半径不宜过小，反复折弯易使内部芯线疲劳断芯。合理预留余量，比追求极限距离更划算。

IA2Q-P18C05P-C3A2 克特 方形电感式接近开关

NPN NO
NPN NC
PNP NO
PNP NC
型号	IA2Q-P18C05P-C3A2
检测距离①	2mm	3mm	4mm	6mm	4mm	6mm	8mm	10mm
设定距离	0～1.6mm	0～2.4mm	0～3.2mm	0～4.8mm	0～3.2mm	0～4.8mm	0～6.4mm	0～8.0mm
标准检测物体	8×8×1mm铁		8×8×1mm铁		12×12×1mm铁		12×12×1mm铁
响应频率②	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz
相应时间	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms
回差	检测距离的10%以下
可检测物体	磁性金属（非磁性金属的检测距离较短）
电源电压	12～24VDC纹波（p-p）10%以下（10～30VDC）
消耗电流	Max. 5mA @ NPN; Max. 7mA @ PNP
开关容量	Max. 100mA
残留电压	Max. 1.5V
品牌	克特
泄漏电流	<0.01mA
动作指示	工作指示：红(NPN) /(PNP)
动作模式	NA型：NPN NO; NB型：NPN NC; PA型：PNP NO; PB型：PNP NC
过流保护点	200mA Max.（30VDC Max.）
保护回路	逆接保护,浪涌吸收
环境温度范围	工作、储存：-25～+60℃（无结冰、结露）
环境湿度范围	工作、储存：35～95%（无结露）
温度影响	环境温度+25℃时，检测距离的±10%
绝缘电阻	50MΩ以上，（DC500V兆欧表）充电部整体与外壳间
耐电压	AC1000V 50/60Hz 1min 充电部整体与外壳间
冲击/振动	500m/s²，X,Y,Z各方向10次 / 10～55Hz上下振幅1.5mm X,Y,Z各方向2H
保护结构	IEC标准50-IP67,按公司内部标准
连接方式	导线引出型（可接收客制导线长度）
外壳材质	铜镍合金/塑料
感应面材质	PBT材质
附件	标配螺母安装套件/安装支架选配购买

克特接近开关输出级结构与对比分析

设备验收阶段，克特接近开关的动作点复测经常被忽略。投产后温升与振动会让整定点轻微变化。下面把验收与复测的要点写清楚，便于形成台账。

一、注意事项

在操作细节上，禁止把检测面当作撬杠支点，线缆走向要避开运动部件与锐边。

克特接近开关的检测面不可被硬物磕碰划伤。

在场景匹配上，食品包装线要求外形便于清洁，场合复杂时建议先做现场试验。

从标定方法看，埋入式与非埋入式的安装余量并不相同。

从电磁感应角度看，振荡回路的Q值决定了检测灵敏度，有色金属目标引起的衰减幅度与材料电导率相关。

就振荡回路而言，线圈与电容构成的谐振网络维持稳定振荡，不同材质对应的衰减斜率并不一致。

二、典型工况说明

从工况特点看，振动较大的设备优先考虑刚性支架，场合评估要覆盖工艺与设备两侧。

克特接近开关适合空间紧凑、动作频繁的工位。

就振荡回路而言，振荡回路的Q值决定了检测灵敏度。

三、极性核对要点

接线前要分清，交流两线制存在微小漏电流，选型时要留意，多台并联供电时要注意总电流余量，首次送电安排人员盯住输出状态。

克特接近开关的信号线宜与动力线分开敷设。

原理层面，内部振荡级持续输出高频能量，目标越贴近检测面，能量损耗越显著。

四、操作要点

在操作层面，安装螺母要按对角顺序逐步拧紧，调整位置要在断电状态下进行，把整定值记录进台账便于复现。

应用端，汽车零部件装配线用于工件计数与定位，目标材质为钢或铁时动作距离余量更充足。

按现场分类，室外输送场合要考虑温差与结露。

从负载匹配角度讲，两线制产品串入负载回路，布线更省线材，继电器感性负载两端应并联续流二极管。

五、参数与功能解析

就产品功能而言，常开与常闭两种输出逻辑可按控制需要选择，参数口径要统一目标材质再比较，功能配置应当服务于实际工况。

就工作过程而言，线圈与电容构成的谐振网络维持稳定振荡，金属目标靠近后涡流损耗使振荡幅度下降。

在操作细节上，长期过载运行会让输出级发热老化。

功能配置上，浪涌抑制环节对输出级形成保护，参数口径要统一目标材质再比较。

六、标定与复测

就安装距离而言，目标垂直进入检测面时距离最稳定，距离不足时优先改安装位置而非盲目换型号，距离问题往往牵动整条链路的稳定性。

使用时，感应面不宜贴死在厚金属板上。

七、产品应用

就应用场景而言，电子装配专机上做托盘与工装的位置确认，多工位集中安装时要预留相互之间的间距，选型前先确认目标材质、尺寸与运动方式。

关于动作距离，长期运行后应安排一次动作点复测，复测数据与首次整定值对比即可发现漂移。

从内部电路结构看，内部振荡级持续输出高频能量。

八、原理层面解析

从内部电路结构看，交变磁场由检测面一侧的振荡线圈建立，铁磁性材料进入磁场时振荡被明显削弱，输出状态与指示灯保持同步显示。

就振荡回路而言，磁场能量高度集中在检测面附近区域，不同材质对应的衰减斜率并不一致。

九、周围环境的影响

环境因素方面，检测面正前方的金属支架会衰减动作距离，金属挡板与安装板要留出足够间距。
