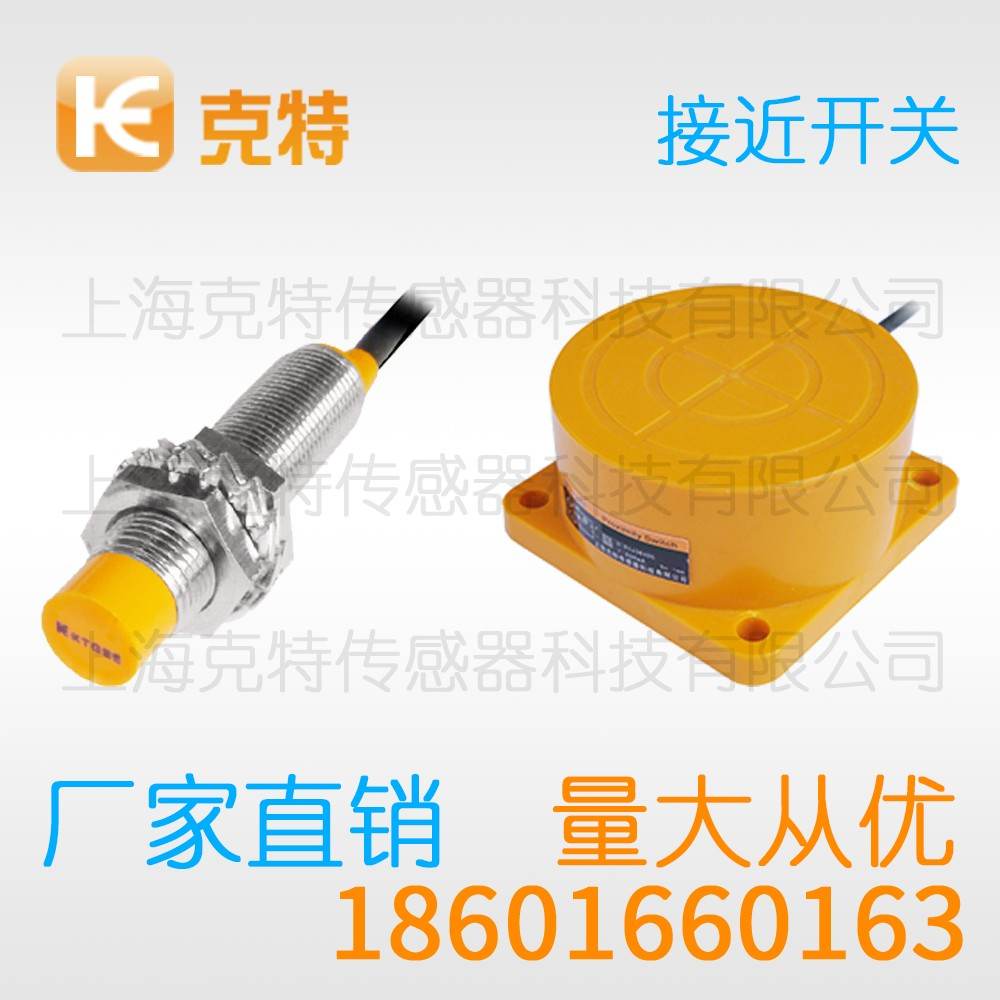

1H1T-B1202A-CEB4 克特 两线电感式 接近开关

工业现场环境复杂，克特接近开关的选型需因地制宜。带自诊断的型号在元件老化时预警，便于计划性维护替换。接线端子要压接牢固，虚接会在振动中时通时断引发误动作。记住温漂与邻物的影响，远程设定就更稳妥。

1H1T – B1202A - CEB4 克特 两线电感式接近开关

功能	DC三线 3-wire
	DC二线 2-wire
	AC二线 2-wire
型号	1H1T – B1202A - CEB4
Detecting distance 探测距离			1mm、2mm、4mm、5mm、8mm、10mm、15mm
Setting distance 设定距离			0 to 10.5mm
Standard Detecting target 标准探测体			Iron 8x8x1mm/12x12x1mm/18x18x1mm/30x30x1mm(铁)
Hysteresis 回差			Max.10% of detecting distance(检测距离的10%以下)
Power supply 电源电压			DC3-wire type(三线型): 12-24VDC(5-30VDC) DC2-wire type(二线型): 12-30VDC AC2-wire type(二线型): 90-250VAC
Current consumption 静态电流			DC3-wire type(三线型): Max.12mA DC2-wire type(二线型): Max.0.9mA AC2-wire type(二线型): Max.2.2mA
Response frequency 频率		DC	20HZ-800HZ
		AC	20HZ
Residual voltage 残留电压			DC3-wire type(三线型): Max.1.5V DC2-wire type(二线型): Max.6V AC2-wire type(二线型): Max.10V
品牌			克特18601660163
Control output 控制输出			Max.100mA	DC3-wire type(三线型): Max.200mA DC2-wire type(二线型): Max.100mA AC2-wire type(二线型): Max.200mA
Protection circuit 电路保护			Reverse polarity protection反极性保护, Surge absorber浪涌保护, Short circuit protection短路保护: M12 M18 M30 DC3-wire type
Indicator 显示灯			Power supply indicator电源指示: Green LED, Operating indicator动作指示: Red LED
Insulation resistance 绝缘阻抗			Min.50MΩ (500VDC)
Dielectric strength 耐电压			1500VAC 50/60HZ for 1 minute
Vibration 抗振动			1m m amplitude at frequency of 10 to55HZ in each of X, Y, Z directions for 2 hours
Shock 抗冲击			500m/s²(50G)X, Y, Z directions for 3times
Operating temperature 使用环境温度			-25 to +70℃(non-freezing condition不结冰)
Ambient humidity 使用环境湿度			35 to 95%RH
Protection 保护结构			IP50-67(IEC Specification)
Material 材料			Case: brass, Detecting surface:ABS 壳体:黄铜,检测面:ABS

克特接近开关在输送设备中的应用场合经验

对于金属目标的到位检测，克特接近开关比机械行程开关更耐磨，也更易集成。用得好不好，关键看安装细节。接下来按使用场景逐项展开。

一、振荡与整定机理

就振荡回路而言，线圈与电容构成的谐振网络维持稳定振荡，铁磁性材料进入磁场时振荡被明显削弱，后级比较环节给出稳定的通断状态。

克特接近开关靠涡流损耗完成金属目标的识别。

二、场合选择思路

从工况特点看，有油雾与切削液的机床内部适合选用便于密封的结构，场合评估要覆盖工艺与设备两侧，场合条件变化时要重新评估型号。

克特接近开关选型时要结合使用场合的环境条件。

从行业落地看，陶瓷机械中参与进出窑辊道的到位控制，铝及铜合金目标需要按衰减比例折算。

三、接线与保护

从负载匹配角度讲，直流三线制的额定电压要与电源匹配，上电前用万用表核对极性与输出类型，潮湿环境下的接线要做防潮处理。

克特接近开关的两线制型号需串入负载回路。

四、输出特性说明

从输出特性看，动作点可通过微调型产品进行现场整定，冗余功能未必划算，够用即可。

说起信号形成，检测面结构对磁场分布影响明显，幅度跌落到门限以下即触发判定环节。

五、避坑指南

在操作细节上，线缆过度拉扯会让芯线在引出处断裂，维护周期要结合工况粉尘与油雾程度，故障分析报告有助于减少重复失效。

从电磁感应角度看，磁场能量高度集中在检测面附近区域，目标表面感应出涡流并持续消耗振荡能量。

六、现场环境适配

在评估干扰时，强烈振动可能让支架松动并改变安装距离，相邻产品可错开安装角度或交替通电，定期清理检测面能显著降低误动作。

场合选择上，食品包装线要求外形便于清洁，场合评估要覆盖工艺与设备两侧。

从风险点看，带电接线存在损坏输出级的风险，维护周期要结合工况粉尘与油雾程度。

七、距离取值思路

从标定方法看，实际安装距离一般取额定动作距离的七八成，多工位安装时应统一标定方法，距离取值保守一些可以换来更低的误动作率。

就适配性而言，粉尘较多的建材与矿山现场关注清理便利性，不同场合的验收重点并不相同。

典型工况方面，食品包装线要求外形便于清洁，环境类别应写入技术协议。

从安装环境看，环境温度变化让动作点轻微漂移，安装板开孔直径要略大于螺纹外径。

八、用法与操作

上手环节，感应面不宜贴死在厚金属板上，插接件要插到位并确认卡扣扣紧。

在维护环节，螺纹紧固力矩过大会压裂外壳，首次送电要安排人员盯住输出状态。

九、典型应用分析

在成套设备上，包装机械用到位检测控制推料与封口节拍，铝及铜合金目标需要按衰减比例折算。

以上内容仅做参考，实际产品参数与本公司客服确认为准
