SGD-5F 梳棉花光电自停

2018-12-06 梳棉光电开关 137 ℃ 0 产品咨询

SGD-5F型克特梳棉花光电自停适用于纺织梳棉机道夫返花自停控制,可取代摇板式及微动开关控制的返花自停装置。由于采用无接触的红外光检则,继电器控制,因些具有灵敏度高,控制可靠,没有机械传动机构,无需调整,维护,安装及方便,能及有效地检测道夫反花现象,防止针布轧坏,提高梳棉质量。

一、特点

1.本装置为一体化结构,且体积小,对光调整方便。

2.本装置设有特定的抗干扰电路,能极有效地阻挡各种外界光的干扰,工作稳定可靠,使用寿命长。

3.设置双路接收检测深头,对大片返花能可靠停车,对于飞花则不会产生误停车。

4.有红色动作指示灯及绿色电源指示灯,给操作维修提供方便。

5.使用航空接插件连接,接触可靠,不会脱落,又便于机构大修时拆装。

二、主要技术参数

1.工作电压:AC12V±15%;50-60Hz

2.工作环境:0~45℃

3.设置双路接收检测探头,对大片返花能可靠停车,对于飞花则不会产生误停车。

4.有红色动作指示灯及绿色电源指示灯,给操作维修提供方便。

5.使用航空接插件连接,接触可靠,不会脱落,又便于机构大修时拆装。

二、主要技术参数

1.工作电压:AC12V±15%;50-60Hz

2.作作环境:0~45℃

3.背景照度:白炽灯≤1000Lx 太阳光≤5000Lx

4.最小检测直径:φ10mm

5.有效控制距离:2m(配返光板)

6.最大功耗:≤1.5W

7.输出触点容量:AC220V 6A,DC28V 12V

三、安装使用

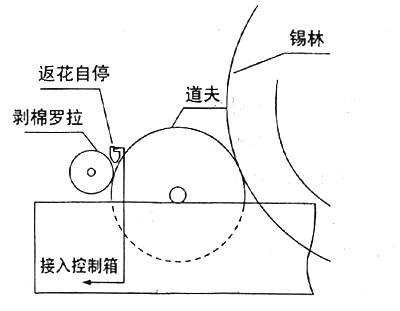

1.将检测器与反光板安装在梳棉机剥棉罗拉与道夫相交点上的同一直线位置,检测器安装在梳棉机右道夫墙内侧,反光板安装在左侧,并利用道夫盖板支架螺孔固定。

2.安装时检测器与返光板必须呈平行装态。

3.安装检测器时应尽量靠近剥棉罗拉与道夫,并保持5~10mm间隙。

4.接线:本装置配三芯插头线一根,长2.5米标号为:

301(红色)302(黑色)-AC12V电源输入

301(红线)303(兰线)-自动输出触点

(301、302、303为电器箱内接线标号)

5.安装完毕,接通电源后,绿灯亮,若检测器与返光之间无任何遮挡物,相应红灯灭,此时作挡光试验,则红灯亮,反复几次作挡光透光试验,看红灯是否能可靠转换。

6.试验动作正常后即可开车检查返光和镜片的清洁工作,以保持良好的反射效果,确保本装置正常工作。

SGD-5F

产品特点:梳棉花光电自停
