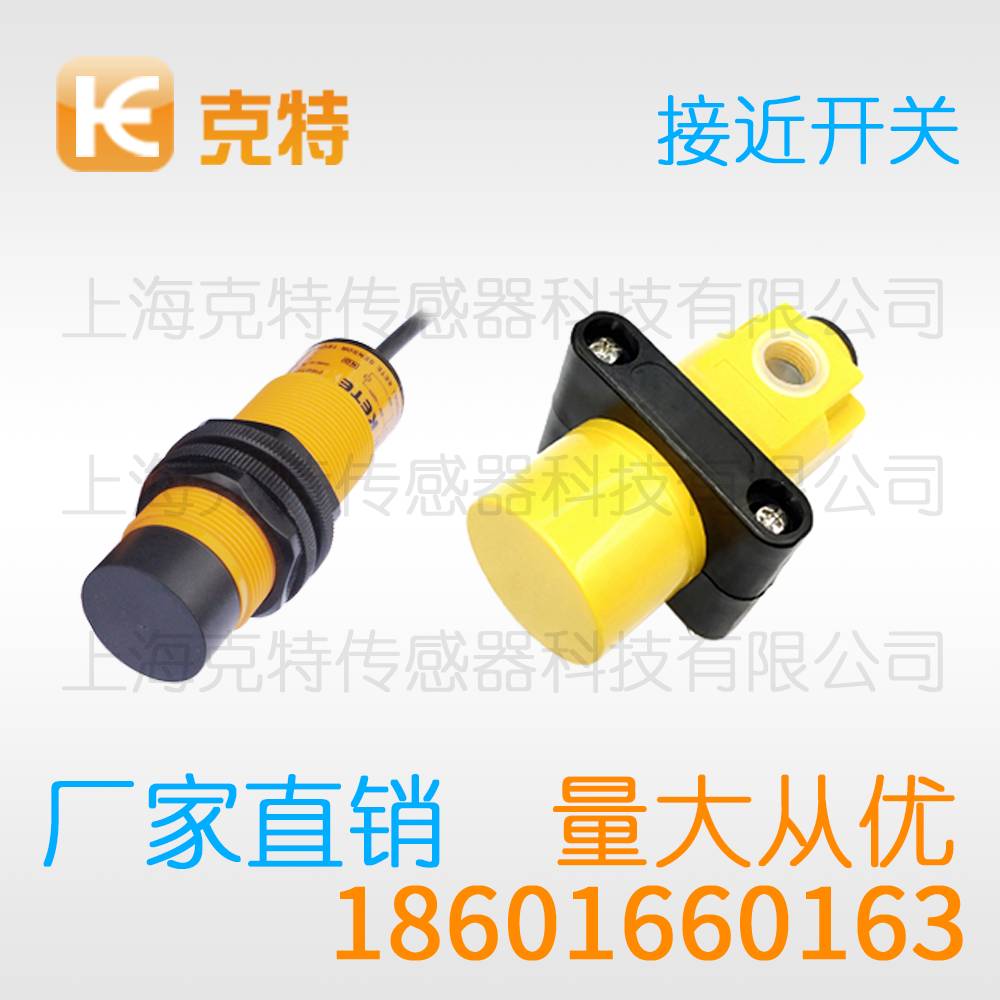

XS6-P5030KA 克特电感限位金属圆盘感应传感器 接近开关

克特接近开关依靠内部的高频振荡电路来实现对金属目标的非接触检测；内置的施密特触发器对变化信号进行整形并配合迟滞设计消除临界抖动；振荡减弱或停振的信息经过放大整形之后驱动晶体管完成通断输出。

克特接近开关XS6-P5030A B C D KA KB电感限位金属圆盘感应传感器

参数分类	参数项目	参数值
型号	XS6-P5030KA
一般说明	输出类型	NPN、PNP、D、AD
	安装方式	齐平/非齐平安装
	额定动作距离	0-100mm按产品而定
	确保距离可靠动作范围	标准80%
	标准检测物	检测面1.5倍
品牌	克特18601660163
基本参数	额定电压	NPN/PNP/D:DC10～30V，交直流:AC/DC24～250V
	电压降	NPN/PNP:<2V，直流两线:<3V，交直流:<6V
	工作电流	NPN/PNP:<200mA，直流两线:<100mA，交直流:<300mA
	空载电流	<12mA
	漏电流	<100uA
	回差范围	检测距离的15%以内
	重复精度	检测距离的3%以内
	开关频率	NPN/PNP/D:0.4KHz，交直流:40Hz
	回路保护	逆极性保护、短路保护、浪涌吸收
	开关状态指示	红色LED指示灯
周围环境	环境温度	-25℃～+70℃（不结冰、凝露）
	温度影响	-25℃～+70℃内，+24℃时检测距离15%以内
	环境湿度	35～95%RH（不凝露）
	电压的影响	<3%
机械特性	连接方式	标准导线长1-2m
	外壳材料	黄铜镀珍珠镍
	感应面	PBT
	防护等级	IP50-67
	耐电压	AC500V 50/60Hz 1min 充电部整体与外壳间
	绝缘阻抗	20MΩ以上(DC500V兆欧表) 充电部整体与外壳间
	耐振动	10～55 Hz，复振幅1.5mm X,Y,Z各向 2H

工业传感元件种类繁多，克特接近开关凭借对金属目标的敏锐识别能力，始终保持着旺盛的生命力。本文从原理、结构、接线到使用细节逐项展开，为读者呈现一份实用的参考资料。

一、外观类型

从外壳材质看，产品有黄铜镀镍、不锈钢与工程塑料等几种。黄铜镀镍外壳性价比高，机械强度好；不锈钢外壳耐腐蚀能力强，适合食品加工与化工环境；塑料外壳重量轻且不干扰磁场。端部形式亦有区分：外露线圈型感应距离远，嵌入式线圈型抗周围金属干扰能力更佳，选型时应结合安装条件权衡。典型参数方面：M18外壳产品标称检测距离8毫米，供电电压10-30V DC，输出配置为两线制常开，重复定位精度高，响应频率可达1kHz，线缆长度可按现场需求选配。

二、工作原理

克特接近开关的检测核心是高频振荡电路。产品内部由感应线圈构成高频交变磁场，当金属目标进入磁场范围时，金属体内感应出涡流，涡流吸收振荡能量，使振荡幅度衰减乃至停振。检测电路将这一变化转换为电平信号，经放大与整形后驱动输出级，从而实现非接触式目标检测。整个过程无机械磨损，响应迅速，使用寿命长。

三、使用场合

在户外或潮湿环境，选用防护等级较高的型号；在焊接车间，抗焊渣与抗强磁场型号能抵御电磁场与飞溅物双重干扰；在高温炉区周边，可加装隔热挡板或选用耐高温型号。明确工况条件是选型的第一步，温度、湿度、振动、干扰源逐项核对，才能保证长期可靠运行。

四、接线方式

线缆延长时需注意导线截面积与总长度限制，线径过细或距离过长会增大压降，影响产品最低工作电压。接头型产品若需要更换电缆，应核对针脚定义再插拔，防止烧毁输出级。所有接线操作必须在断电状态下完成，这是现场调试的基本规范。

五、注意事项

使用环境方面，应远离强电磁干扰源，如大功率变频器与高频淬火设备；环境温度超出-25至70摄氏度范围时需选用高温型号。产品不具备本安防爆能力，涉及易燃易爆场合时必须选择专用防爆型号，普通产品严禁替代使用。

六、产品功能

功能层面，这类产品提供常开、常闭与双输出等输出形式，NPN与PNP两种极性可选，方便对接不同PLC输入卡件。部分型号带短路保护、极性反接保护与浪涌抑制功能，异常工况下可自我保护，降低现场维护成本。指示灯设计让调试人员一眼看出通电与动作状态。

综上所述，这类产品以简单可靠的检测方式解决了工业现场大量位置判断问题。理解并运用好文中要点，能让设备运行更稳定，维护工作更省心。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
