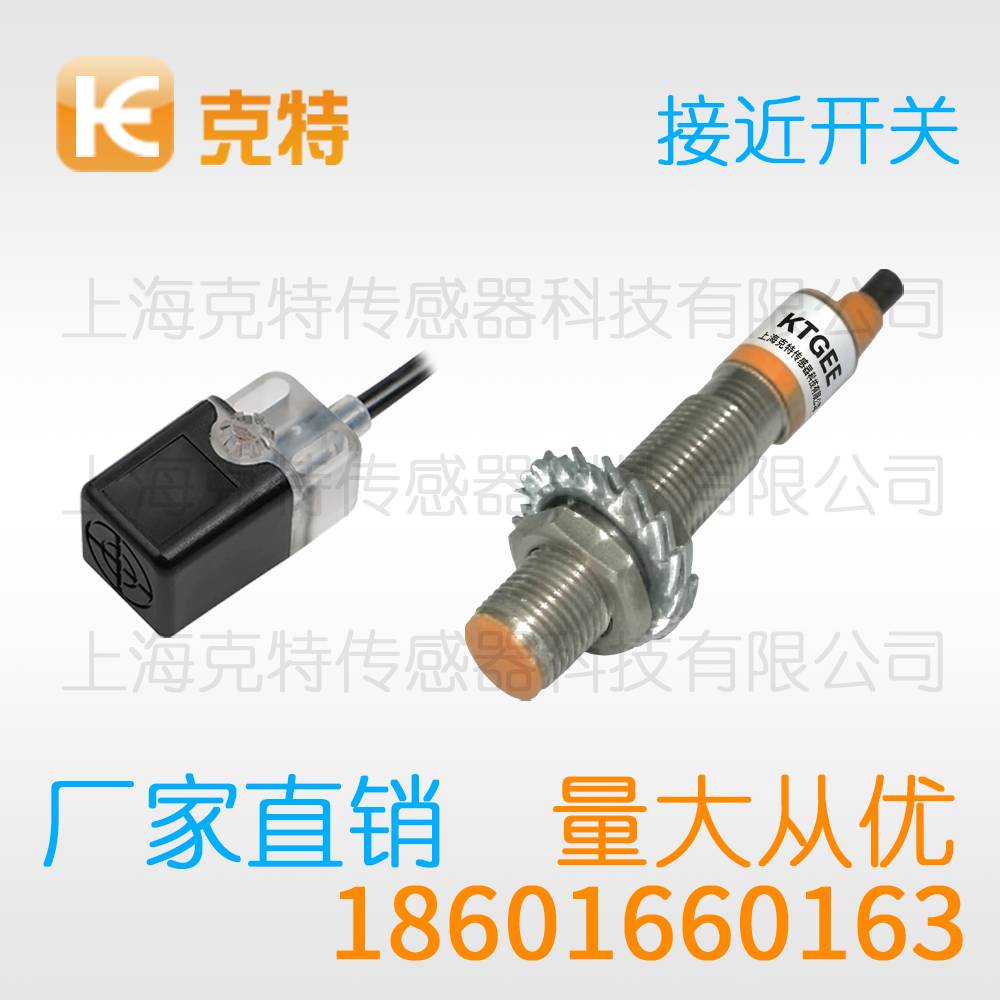

TL-N5MF1 高端方型克特金属感应传感器 接近开关

克特接近开关在没有金属靠近时感应线圈始终维持着一路等幅稳定的高频电磁振荡，当金属目标进入克特接近开关的磁场范围时其表层感应出方向相反的涡流；振荡减弱或停振的信息经过放大整形之后驱动晶体管完成通断输出。

克特高端TL-N5ME1 E2 F1 F2 D1 D2 Y1 Y2方型接近开关金属感应传感器

NPN NO
NPN NC
PNP NO
PNP NC
型号	TL-N5MF1
检测距离①	2mm	3mm	4mm	6mm	4mm	6mm	8mm	10mm
设定距离	0～1.6mm	0～2.4mm	0～3.2mm	0～4.8mm	0～3.2mm	0～4.8mm	0～6.4mm	0～8.0mm
标准检测物体	8×8×1mm铁		8×8×1mm铁		12×12×1mm铁		12×12×1mm铁
响应频率②	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz
相应时间	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms
回差	检测距离的10%以下
可检测物体	磁性金属（非磁性金属的检测距离较短）
电源电压	12～24VDC纹波（p-p）10%以下（10～30VDC）
消耗电流	Max. 5mA @ NPN; Max. 7mA @ PNP
开关容量	Max. 100mA
残留电压	Max. 1.5V
品牌	克特
泄漏电流	<0.01mA
动作指示	工作指示：红(NPN) /(PNP)
动作模式	NA型：NPN NO; NB型：NPN NC; PA型：PNP NO; PB型：PNP NC
过流保护点	200mA Max.（30VDC Max.）
保护回路	逆接保护,浪涌吸收
环境温度范围	工作、储存：-25～+60℃（无结冰、结露）
环境湿度范围	工作、储存：35～95%（无结露）
温度影响	环境温度+25℃时，检测距离的±10%
绝缘电阻	50MΩ以上，（DC500V兆欧表）充电部整体与外壳间
耐电压	AC1000V 50/60Hz 1min 充电部整体与外壳间
冲击/振动	500m/s²，X,Y,Z各方向10次 / 10～55Hz上下振幅1.5mm X,Y,Z各方向2H
保护结构	IEC标准50-IP67,按公司内部标准
连接方式	导线引出型（可接收客制导线长度）
外壳材质	铜镍合金/塑料
感应面材质	PBT材质
附件	标配螺母安装套件/安装支架选配购买

在智能制造持续推进的背景下，克特接近开关依然占据着基础检测元件的重要位置。无论产线升级还是设备改造，理解的工作特性都是工程师的必修课。下文从多个维度对其进行系统梳理。

功能层面，这类产品提供常开、常闭与双输出等输出形式，NPN与PNP两种极性可选，方便对接不同PLC输入卡件。部分型号带短路保护、极性反接保护与浪涌抑制功能，异常工况下可自我保护，降低现场维护成本。指示灯设计让调试人员一眼看出通电与动作状态。

检测距离的设定应遵循衰减系数原则。标称检测距离以标准检测体（低碳钢方板）为基准，铝、铜等非铁金属的实际距离需乘以衰减系数，常见值在0.3至0.6之间。实际工程中，建议将工作距离设定为标称值的0.7倍左右，为温度漂移、电压波动与目标偏移预留余量。

两线制产品接线最简便：一根线接电源正极，另一根串接负载后接回负极，无论直流还是交流回路都适用。省线省工，但存在一定残余电流与压降，选择负载时需留意最小工作电流要求，避免小电流负载误动作。

被测目标之外的金属杂物同样会带来干扰，例如铁屑附着在感应面上会持续吸能，令输出长期处于有物状态。机加工产线应定期清理感应面，或选用抗强磁场型号与防焊渣型号。若安装环境无法避开金属，可优先考虑齐平式结构，其磁路集中，受侧向金属影响相对较小。

在户外或潮湿环境，选用防护等级较高的型号；在焊接车间，抗焊渣与抗强磁场型号能抵御电磁场与飞溅物双重干扰；在高温炉区周边，可加装隔热挡板或选用耐高温型号。明确工况条件是选型的第一步，温度、湿度、振动、干扰源逐项核对，才能保证长期可靠运行。参数选配上，M30系列常与20-250V AC供电配合使用，检测距离15毫米，输出可选PNP常闭等形式，响应频率500Hz左右，兼顾灵敏度与稳定性。

从电路结构上看，克特接近开关一般由振荡器、检波环节、比较器与输出级组成。通电后感应面附近产生交变磁场，金属物体靠近时涡流效应使线圈等效阻抗发生变化，振荡随之减弱。当衰减超过门限，比较器翻转，输出状态改变，指示灯同步动作。该原理决定了对各类金属导体敏感，而对塑料、木材、液体等非金属物质不响应。

综上所述，这类产品以简单可靠的检测方式解决了工业现场大量位置判断问题。理解并运用好文中要点，能让设备运行更稳定，维护工作更省心。

以上内容仅做参考，实际产品参数与本公司客服确认为准
