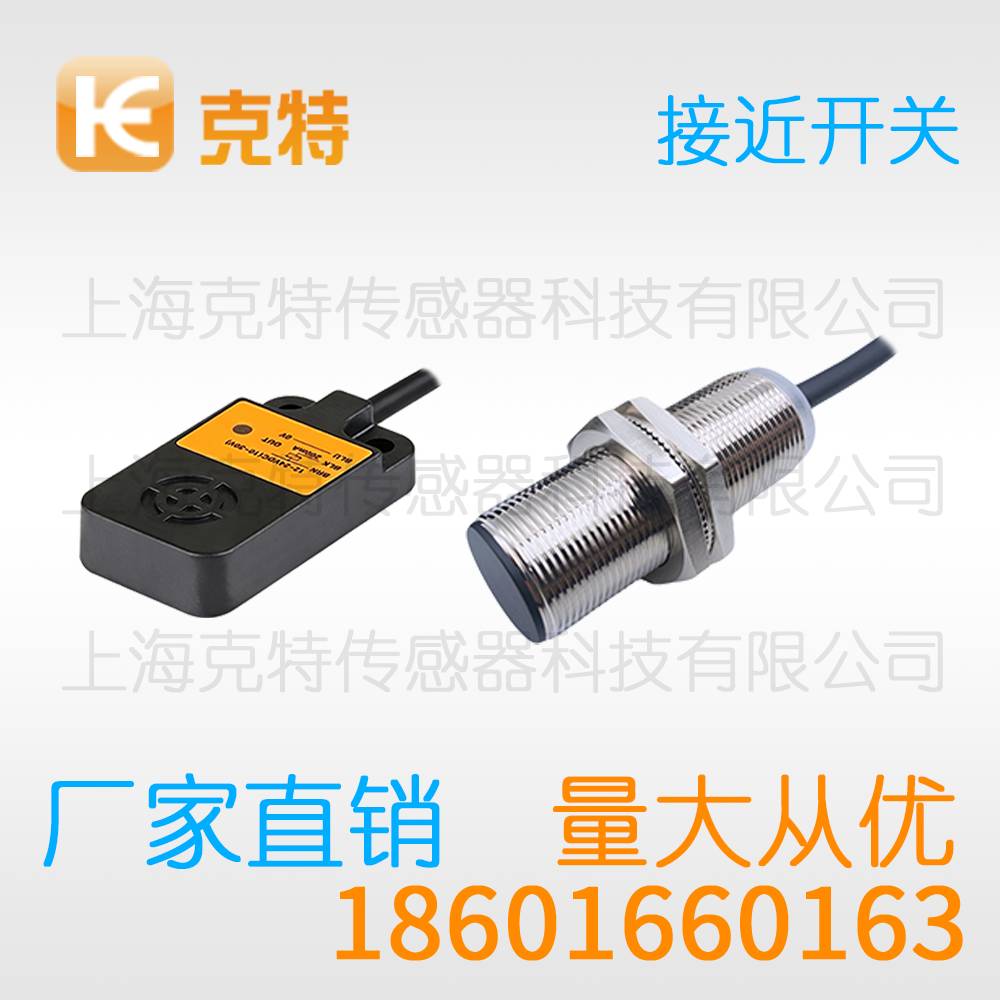

TL-N10ME1 高端方型克特金属感应传感器 接近开关

克特接近开关简而言之，这类传感器的工作原理建立在电磁感应定律与涡流效应的物理基础之上；导电金属切割交变磁力线激起环状感应电流并形成削弱原磁场的反向磁场。克特接近开关的输出级将微弱的幅值变化放大为标准开关量控制信号。

克特高端TL-N10ME1 E2 F1 F2 D1 D2 Y1 Y2方型接近开关金属感应传感器

安装方式		埋入式	非埋入式
型号		TL-N10ME1
检测距离		按型号标准
交流AC90-250V	二线制	NO 常开
		NC 常闭
	三线制	NO+NC 常开常闭
继电输出四线		NO+NC 常开常闭
继电输出五线		NO+NC 常开常闭
直流DC6-36V	NPN	NO 常开
		NC 常闭
		NO+NC 常开常闭
	PNP	NO 常开
		NC 常闭
		NO+NC 常开常闭
	二线制	NO 常开
		NC 常闭
品牌		克特18601660163
输出电压降DC/AC		AC<8V ,DC三线<1.5V,DC两线<4V
输出电流		可控硅SCR 300mA 继电器1A、2A DC三线200mA DC二线 50mA
重复精度		≤10%
消耗电流		<10mA
响应频率		DC 50-800Hz,AC 25Hz
外壳体材料		金属/塑料ABS（按型号标准）
标准检测物体		根据感应头面积而定
工作环境温度		-20℃~+55℃
连接方式		1.5m PVC电缆

工业传感元件种类繁多，克特接近开关凭借对金属目标的敏锐识别能力，始终保持着旺盛的生命力。本文从原理、结构、接线到使用细节逐项展开，为读者呈现一份实用的参考资料。

【工作原理】

涡流效应是理解这类传感器的关键。金属目标切割交变磁力线时，表层产生环状感应电流，电流方向与线圈电流相反，形成的反向磁场削弱了原始磁场。目标越近，能量损耗越大，振荡器幅值下降越明显。内置施密特触发电路将幅值变化转化为干净的开关信号，配合迟滞设计，可有效避免临界距离处的输出抖动。参数选配上，M18系列常与10-36V DC供电配合使用，检测距离8毫米，输出可选NPN常开等形式，响应频率2kHz左右，兼顾灵敏度与稳定性。

【注意事项】

维护要点包括：定期检查电缆有无破损、接头有无松动；定期用干燥软布清洁感应面；备件应存放于干燥环境。发现输出异常时，先测量电源电压，再检查负载回路，确认无误后方可判定产品本体故障，避免误拆误换造成停机损失。

【外观类型】

矩形接近开关多采用树脂封装外壳，感应面位于正面，常用于需要大面积安装底座的流水线设备。槽型产品则将感应线圈置于U形槽两侧，金属件经过槽口时触发，定位精度高，典型应用是金属齿检测与送料到位判断。此外还有螺纹短型、加长型以及分离放大器型，满足不同安装深度与布线需求。

【产品介绍】

克特接近开关是一种用于检测金属物体位置的开关量传感器，属于无触点检测元件。通过电磁感应原理感知金属目标的有无，输出标准开关信号供控制器读取。凭借坚固的外壳与成熟的电路设计，在各类自动化装备中承担着位置确认、计数、限位与速度监测等任务。

【产品功能】

开关量输出是的核心功能，此外不少产品具备延时功能，可设定动作延迟以过滤瞬态抖动。全金属外壳型号抗磁场干扰能力强，适合强电磁环境。温度漂移补偿电路保证低温与高温环境下检测距离的一致性，重复精度可达标称值的百分之几，满足精确定位需求。

【接线方式】

三线制产品分为NPN与PNP两类。NPN型输出晶体管集电极开路，负载接在电源正极与输出之间，输出导通时拉向负极；PNP型则相反，负载接在输出与负极之间。接线前务必确认PLC输入卡件的公共端极性：日系设备多为NPN输入，欧系设备多为PNP输入，接错会导致信号异常。

总体来看，克特接近开关技术成熟、品类丰富、性价比突出。选型时抓住安装方式、检测距离、输出形式与工况条件四个要点，即可获得稳定可靠的检测效果。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
