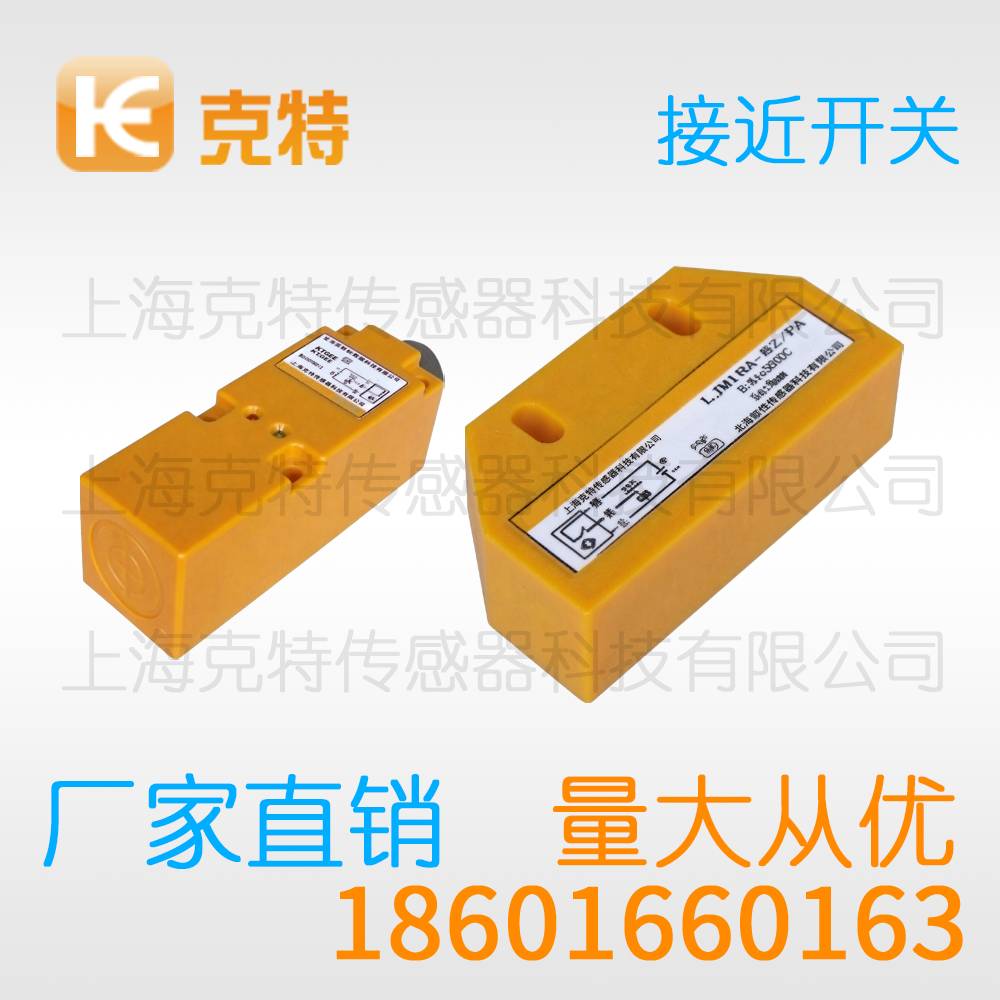

SYC-F-NK10 电感式方型克特金属感应器开关传感器 接近开关

克特接近开关依靠内部的高频振荡电路来实现对金属目标的非接触检测；塑料木材等非金属物体几乎不产生涡流因此不会引起振荡回路的输出变化。输出的开关信号可以直接送入控制器输入端或继电器回路参与设备控制。

克特SYC-F-NK10 PK10电感式方型接近开关金属开关传感器

序号	特点描述
1	具有短路保护、反极性保护、过载保护功能(DC)
2	长寿命及高可靠性
3	红色LED显示可以检查传感器的输出状态
4	经济实惠并且操作简单
5	运用广泛，可替换小型微动开关和限位开关
直流-3线/DC-3 wires NPN N.O
直流-3线/DC-3 wires NPN N.C
直流-3线/DC-3 wires PNP N.O.
直流-3线/DC-3 wires PNP N.C.
（直流2线 N.O.）
（直流2线 N.C.）
交流-2线/AC-2 wires N.O
交流-2线/AC-2 wires N.C.
检测距离 / Rated sensing distance		按标准而定
安装方式 / Mounting		埋入 / shield	非埋入 / non-shield
工作电压 / Supply voltage		DC12~24V（10~30V DC）/90-250VAC，允许波动≤10%
漏电流 / Leakage current		<0.8mA
品牌		克特18601660163
型号		SYC-F-NK10
标准检出物体 / Sensing target		以感应面而定
工作频率 / Frequency		20-1000Hz
消耗电流 / Consumption		≤15mA
负载电流 / Load current		200mA
电压降 / Voltage drop (Vp)		≤5V
滞后 / Hysteresis		1~15%
重复精度 / Repeatability		≤5%
LED显示 / Display		红色 / Red LED
保护电路 / Protection Circuit		短路保护、反极性保护、过载保护
工作温度 / Operating temperature		-25~+65°C（未结露状态）
抗冲击 / Anti-impact		500m/s （50G），X、Y、Z方向各10次
抗震动 / Anti-vibration		10~55Hz（振幅1.5mm），X、Y、Z方向各2小时
防护等级 / Protection		IP50-IP67按标准而定
连接方式 / Connection		电缆线/M12插头
检测面材料 / Sensing face		塑料

作为开关量传感器家族中的常青树，克特接近开关以稳定耐用著称。不依赖机械触点即可完成位置判断，能在油污、粉尘与振动环境中长期服役。本文结合选型与应用实践，对其要点做全面解析。

一、周围金属的影响

多个传感器并排安装时，相邻产品的磁场可能相互耦合，产生串扰。一般建议间距保持在外壳直径的三倍以上，或将相邻产品交替供电、错开感应面朝向。嵌入式安装孔的金属翻边厚度也应控制，翻边过高相当于把感应面置于金属凹槽内，会显著压缩有效距离。参数选配上，M12系列常与20-250V AC供电配合使用，检测距离5毫米，输出可选NPN常开等形式，响应频率1kHz左右，兼顾灵敏度与稳定性。

二、工作原理

涡流效应是理解这类传感器的关键。金属目标切割交变磁力线时，表层产生环状感应电流，电流方向与线圈电流相反，形成的反向磁场削弱了原始磁场。目标越近，能量损耗越大，振荡器幅值下降越明显。内置施密特触发电路将幅值变化转化为干净的开关信号，配合迟滞设计，可有效避免临界距离处的输出抖动。

三、产品介绍

在传感器谱系中，克特接近开关定位为基础型位置检测器件。以检测金属为专长，输出形式覆盖NPN、PNP与两线制交流等规格，安装螺纹从M8到M30一应俱全。凭借极长的机械寿命与良好的环境适应力，成为工业现场使用量最大的传感器品类之一。

四、距离的设定

动作距离与复位距离之间存在迟滞区间，通常为动作距离的百分之几。目标往复经过感应区时，若停在该区间内，输出可能出现抖动。调试时先让目标从远到近缓慢靠近，记录动作点，再后退记录复位点，据此设定机械限位，确保目标位置远离临界区。

五、产品应用

电梯行业用其做平层与限位检测，纺织机械靠监测针位与断线停车，印刷设备借助完成套准标记检测。凡是需要判断金属部件有无或位置的场合，都可以考虑用电感式方案替代传统机械开关，以获得更长的维护周期与更高的响应频率。

六、产品功能

产品功能还体现在负载适应性上：直流型可驱动继电器、电磁阀与PLC输入，交流两线型可直接切换接触器线圈。漏电流与残余电压指标决定了对高阻抗输入的兼容程度。频率响应方面，普通型号达到数百赫兹，高速型号可达数千赫兹，足以匹配高速计数与转速测量任务。

综上所述，这类产品以简单可靠的检测方式解决了工业现场大量位置判断问题。理解并运用好文中要点，能让设备运行更稳定，维护工作更省心。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
