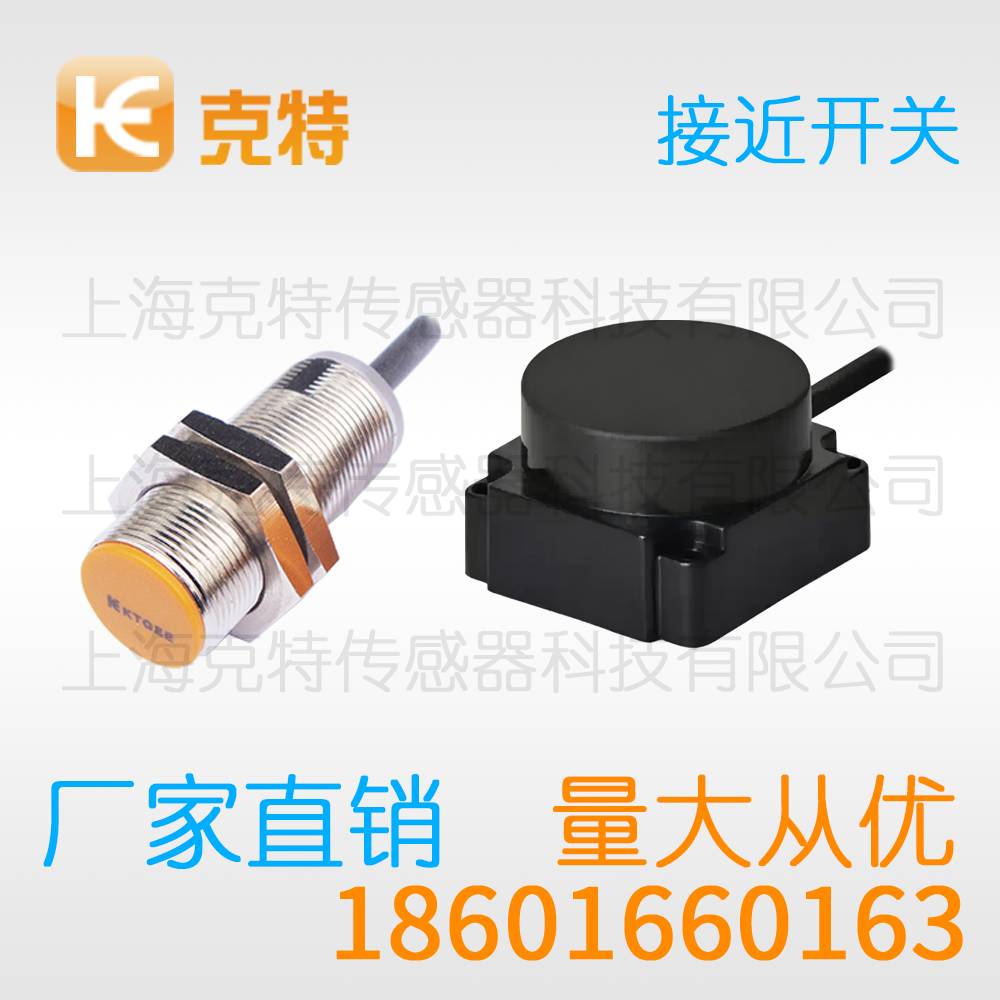

SS17-05DPA 克特感应传感器 接近开关

克特接近开关依靠内部的高频振荡电路来实现对金属目标的非接触检测，克特接近开关的检波环节从振荡包络中提取出反映目标距离的幅值信号，振荡减弱或停振的信息经过放大整形之后驱动晶体管完成通断输出。

克特SS17-05DNA NB PA PB LA LB AKA AKB-Y接近开关感应传感器

名称	技术参数
材质	不锈钢
外壳材质	黄铜镀镍材质/不锈钢材质/特氟龙材质/PBT材质
外壳形状	圆柱形带螺纹/圆柱形不带螺纹/方形
管长	常规型/短型/超短型
产品外径	φ6.5/φ8/φ12/φ18/φ30/φ50（其他）
检测距离	1mm/2mm/3mm/4mm（其他）
安装方式	齐平/非齐平
输出功能	PNP/NPN/直流两线/交流两线/交直流
输出方式	常开/常闭/常开+常闭
接线方式	线缆（长度可选）/M8插件/M12插件
特性（可选）	全金属/特氟龙涂层/防焊渣抗强磁
允许脉动电压	＜10%
品牌	克特18601660163
无负载电流	＜10mA
负载电流	200mA、300mA
漏电流	＜0.01mA
开关频率	20HZ/50HZ/500HZ/1KHZ/2KHZ
型号	SS17-05DPA
响应时间	0.1ms
开关磁滞	＜15%（Sr）
重复精度	＜1.0%（Sr）
防护等级	IP67
工作温度	-25℃-+70℃
温度漂移	＜10%(Sr)
过载保护电流	220mA
感应面材质	PBT

作为开关量传感器家族中的常青树，克特接近开关以稳定耐用著称。不依赖机械触点即可完成位置判断，能在油污、粉尘与振动环境中长期服役。本文结合选型与应用实践，对其要点做全面解析。

一、接线方式

四线制产品在同一外壳内集成常开与常闭双路输出，或同时提供NPN与PNP选择引脚，灵活性更高。接线时应遵循棕色接正极、蓝色接负极、黑色为信号线的行业惯例，黄色或白色线通常为第二路输出。屏蔽电缆建议在控制柜端单点接地，减少干扰耦合。

二、使用场合

在户外或潮湿环境，选用防护等级较高的型号；在焊接车间，抗焊渣与抗强磁场型号能抵御电磁场与飞溅物双重干扰；在高温炉区周边，可加装隔热挡板或选用耐高温型号。明确工况条件是选型的第一步，温度、湿度、振动、干扰源逐项核对，才能保证长期可靠运行。参数选配上，M30系列常与15-30V DC供电配合使用，检测距离15毫米，输出可选PNP常开等形式，响应频率2kHz左右，兼顾灵敏度与稳定性。

三、产品介绍

在传感器谱系中，克特接近开关定位为基础型位置检测器件。以检测金属为专长，输出形式覆盖NPN、PNP与两线制交流等规格，安装螺纹从M8到M30一应俱全。凭借极长的机械寿命与良好的环境适应力，成为工业现场使用量最大的传感器品类之一。

四、外观类型

防护结构上，产品外壳与线缆出口处多采用密封设计，具备良好的防尘与防溅水能力，足以应对一般车间的恶劣工况。感应面由工程塑料或陶瓷材料封装，耐刮擦且不影响磁场分布。部分型号在端部增加锁紧垫圈安装位，便于在振动工况下长期保持紧固状态。

五、注意事项

维护要点包括：定期检查电缆有无破损、接头有无松动；定期用干燥软布清洁感应面；备件应存放于干燥环境。发现输出异常时，先测量电源电压，再检查负载回路，确认无误后方可判定产品本体故障，避免误拆误换造成停机损失。

六、周围金属的影响

周围金属是影响检测性能的重要因素。感应面附近的金属支架、面板或邻装传感器都会削弱有效磁场，导致检测距离缩短甚至误触发。齐平安装型产品在感应面四周设计了磁屏蔽结构，允许感应面与金属表面齐平；非齐平型则要求感应面周围留出至少一个外壳直径的无金属间隙。

总体来看，克特接近开关技术成熟、品类丰富、性价比突出。选型时抓住安装方式、检测距离、输出形式与工况条件四个要点，即可获得稳定可靠的检测效果。

以上内容仅做参考，实际产品参数与本公司客服确认为准
