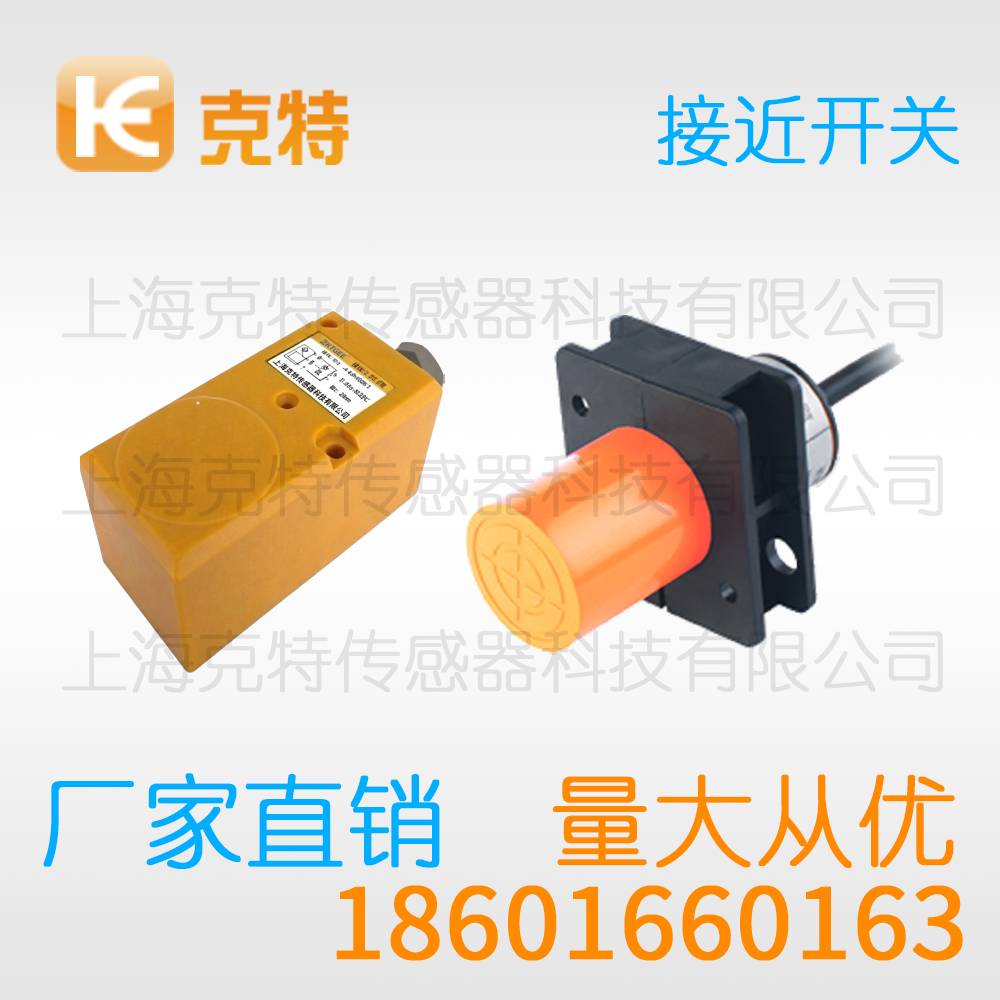

SC1204-N 限位机械克特金属感应传感器接近开关

2026-09-20 克特_接近传感器 ℃ 0 产品咨询

克特接近开关由振荡器检波器比较器与输出级共同构成核心检测回路。当振荡幅度的衰减量越过预设门限时比较器电路立即改变自身的输出状态；检测距离与输出翻转点一一对应从而实现对金属目标精确的位置判断。

克特SC1204-N N2 P P2 D D2 A A2限位机械接近开关金属感应传感器

非埋入/埋入	直流10-30VDC ，额定电压24V	NPN 常开
		常闭
		一开一闭
		PNP 常开
		常闭
		一开一闭
		二线常开
		二线常闭
	8VDC NAMUR传感器
	交流20-250VAC ，额定220V	二线常开
		二线常闭
		开闭转换
输出电流 lo	二线型 DC / AC	≤200mA / ≤300-500mA
	三线型 DC	≤ 300mA
输出电压降Ud	二线型 DC / AC	≤ 5V / 7V
	三线型 DC	≤1.5V
最小动作电流	≥3mA
品牌	克特18601660163
静态功耗	二线型 DC / AC	≤1mA / 2mA
	三线型 DC	≤15mA
型号	SC1204-N
回差	≤ 5%
重复精度	≤5%
最高开关频率 f 埋入/ 非埋入/ 交流	600Hz/200Hz/25Hz
过载保护(直流）	是
极性保护	是
可检测体	磁性金属
环境温度 Ta	-15~+60℃
外壳材料	金属/塑料
防护等级	IP50-67 取决于接插件

工业传感元件种类繁多，克特接近开关凭借对金属目标的敏锐识别能力，始终保持着旺盛的生命力。本文从原理、结构、接线到使用细节逐项展开，为读者呈现一份实用的参考资料。

一、产品介绍

在传感器谱系中，克特接近开关定位为基础型位置检测器件。以检测金属为专长，输出形式覆盖NPN、PNP与两线制交流等规格，安装螺纹从M8到M30一应俱全。凭借极长的机械寿命与良好的环境适应力，成为工业现场使用量最大的传感器品类之一。

二、工作原理

克特接近开关的检测核心是高频振荡电路。产品内部由感应线圈构成高频交变磁场，当金属目标进入磁场范围时，金属体内感应出涡流，涡流吸收振荡能量，使振荡幅度衰减乃至停振。检测电路将这一变化转换为电平信号，经放大与整形后驱动输出级，从而实现非接触式目标检测。整个过程无机械磨损，响应迅速，使用寿命长。

三、距离的设定

动作距离与复位距离之间存在迟滞区间，通常为动作距离的百分之几。目标往复经过感应区时，若停在该区间内，输出可能出现抖动。调试时先让目标从远到近缓慢靠近，记录动作点，再后退记录复位点，据此设定机械限位，确保目标位置远离临界区。

四、产品功能

产品功能还体现在负载适应性上：直流型可驱动继电器、电磁阀与PLC输入，交流两线型可直接切换接触器线圈。漏电流与残余电压指标决定了对高阻抗输入的兼容程度。频率响应方面，普通型号达到数百赫兹，高速型号可达数千赫兹，足以匹配高速计数与转速测量任务。

五、接线方式

四线制产品在同一外壳内集成常开与常闭双路输出，或同时提供NPN与PNP选择引脚，灵活性更高。接线时应遵循棕色接正极、蓝色接负极、黑色为信号线的行业惯例，黄色或白色线通常为第二路输出。屏蔽电缆建议在控制柜端单点接地，减少干扰耦合。

六、周围金属的影响

周围金属是影响检测性能的重要因素。感应面附近的金属支架、面板或邻装传感器都会削弱有效磁场，导致检测距离缩短甚至误触发。齐平安装型产品在感应面四周设计了磁屏蔽结构，允许感应面与金属表面齐平；非齐平型则要求感应面周围留出至少一个外壳直径的无金属间隙。典型参数方面：M8外壳产品标称检测距离1.5毫米，供电电压20-250V AC，输出配置为PNP常闭，重复定位精度高，响应频率可达2kHz，线缆长度可按现场需求选配。
