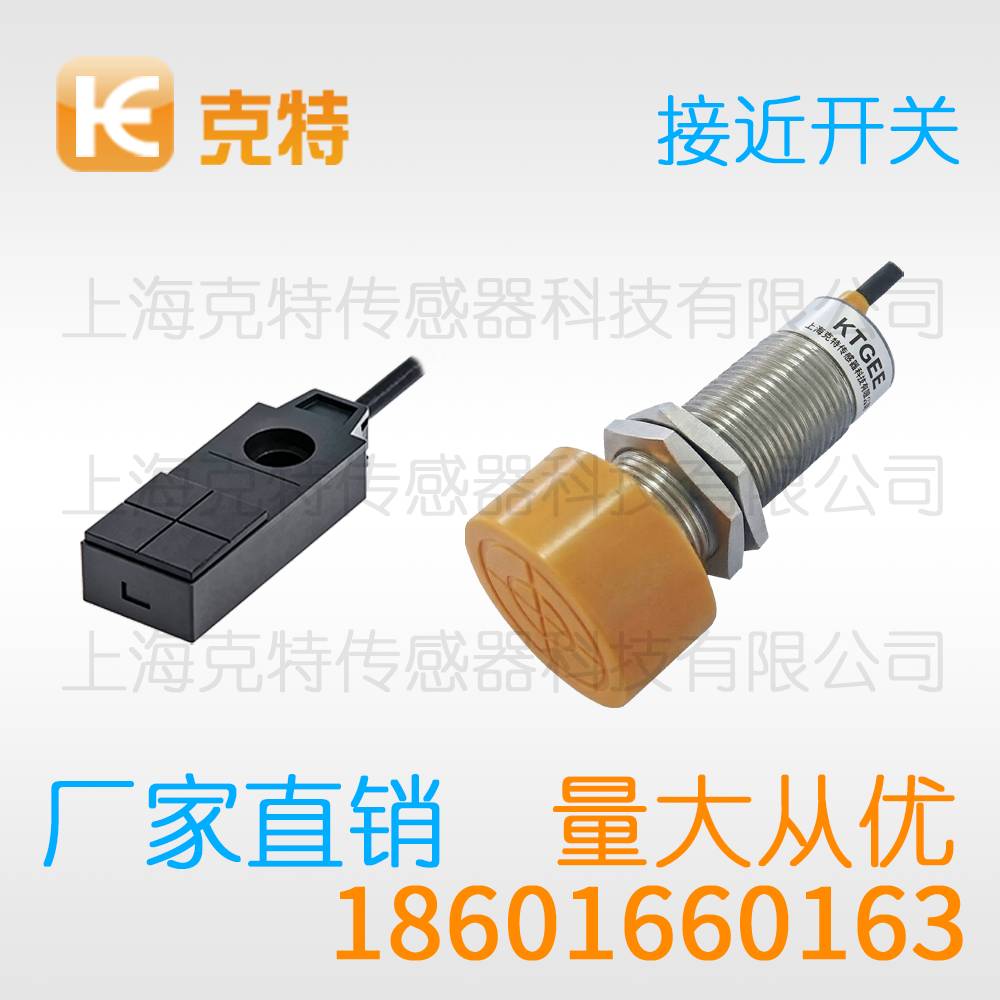

SC-2020A 克特金属感应器开关传感器 接近开关

克特接近开关具体而言，克特接近开关的检测原理建立在电磁感应定律与涡流效应的基础之上，塑料木材等非金属物体几乎不产生涡流因此不会引起振荡回路的输出变化，上位控制器依据这个开关信号判断金属部件的有无以及所在的位置。

克特SC-3020A B C D AL BL 2020A B接近开关金属开关传感器

安装方式		埋入式	非埋入式
型号		SC-2020A
检测距离		按型号标准
交流AC90-250V	二线制	NO 常开
		NC 常闭
	三线制	NO+NC 常开常闭
继电输出四线		NO+NC 常开常闭
继电输出五线		NO+NC 常开常闭
直流DC6-36V	NPN	NO 常开
		NC 常闭
		NO+NC 常开常闭
	PNP	NO 常开
		NC 常闭
		NO+NC 常开常闭
	二线制	NO 常开
		NC 常闭
品牌		克特18601660163
输出电压降DC/AC		AC<8V ,DC三线<1.5V,DC两线<4V
输出电流		可控硅SCR 300mA 继电器1A、2A DC三线200mA DC二线 50mA
重复精度		≤10%
消耗电流		<10mA
响应频率		DC 50-800Hz,AC 25Hz
外壳体材料		金属/塑料ABS（按型号标准）
标准检测物体		根据感应头面积而定
工作环境温度		-20℃~+55℃
连接方式		1.5m PVC电缆

专门识别金属目标，结构简单却性能可靠。接下来我们从原理到应用，逐层剖析这类产品。

一、工作原理

克特接近开关的检测核心是高频振荡电路。产品内部由感应线圈构成高频交变磁场，当金属目标进入磁场范围时，金属体内感应出涡流，涡流吸收振荡能量，使振荡幅度衰减乃至停振。检测电路将这一变化转换为电平信号，经放大与整形后驱动输出级，从而实现非接触式目标检测。整个过程无机械磨损，响应迅速，使用寿命长。以M18规格圆柱型产品为例，其标称检测距离约10毫米，工作电压范围20-250V AC，输出形式为两线制常闭，响应频率约1kHz，能够满足常规产线的检测节拍要求。

二、产品介绍

克特接近开关是一种用于检测金属物体位置的开关量传感器，属于无触点检测元件。通过电磁感应原理感知金属目标的有无，输出标准开关信号供控制器读取。凭借坚固的外壳与成熟的电路设计，在各类自动化装备中承担着位置确认、计数、限位与速度监测等任务。

三、使用场合

具体而言，冲压车间用监测模具安全区有无异物；注塑机周边用确认金属嵌件放入；自动化仓储用识别金属货箱到位；流水线末端用触发贴标与喷码。这些场景共同的特点是检测对象为金属、动作频繁、要求免维护。

四、接线方式

四线制产品在同一外壳内集成常开与常闭双路输出，或同时提供NPN与PNP选择引脚，灵活性更高。接线时应遵循棕色接正极、蓝色接负极、黑色为信号线的行业惯例，黄色或白色线通常为第二路输出。屏蔽电缆建议在控制柜端单点接地，减少干扰耦合。

五、距离的设定

动作距离与复位距离之间存在迟滞区间，通常为动作距离的百分之几。目标往复经过感应区时，若停在该区间内，输出可能出现抖动。调试时先让目标从远到近缓慢靠近，记录动作点，再后退记录复位点，据此设定机械限位，确保目标位置远离临界区。

六、注意事项

安装调试时应注意：确认供电电压与产品铭牌一致，直流产品极性不可接反；紧固力矩适中，过大会压伤外壳螺纹；感应面朝向尽量与目标运动方向垂直，斜向接近会损失有效距离。清洗设备时避免高压水流直接冲击感应面，以防树脂封装受损。

从工作原理到现场注意事项，每个环节都影响最终检测质量。掌握这些知识，配合规范的施工习惯，克特接近开关便能在各类工况中长期稳定运行。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
