克特接近开关简而言之，这类传感器的工作原理建立在电磁感应定律与涡流效应的物理基础之上，检波环节从振荡包络中提取出能够反映目标距离的幅值变化信号；这一检测机理让克特接近开关在恶劣工况下依旧保持稳定可靠的输出。

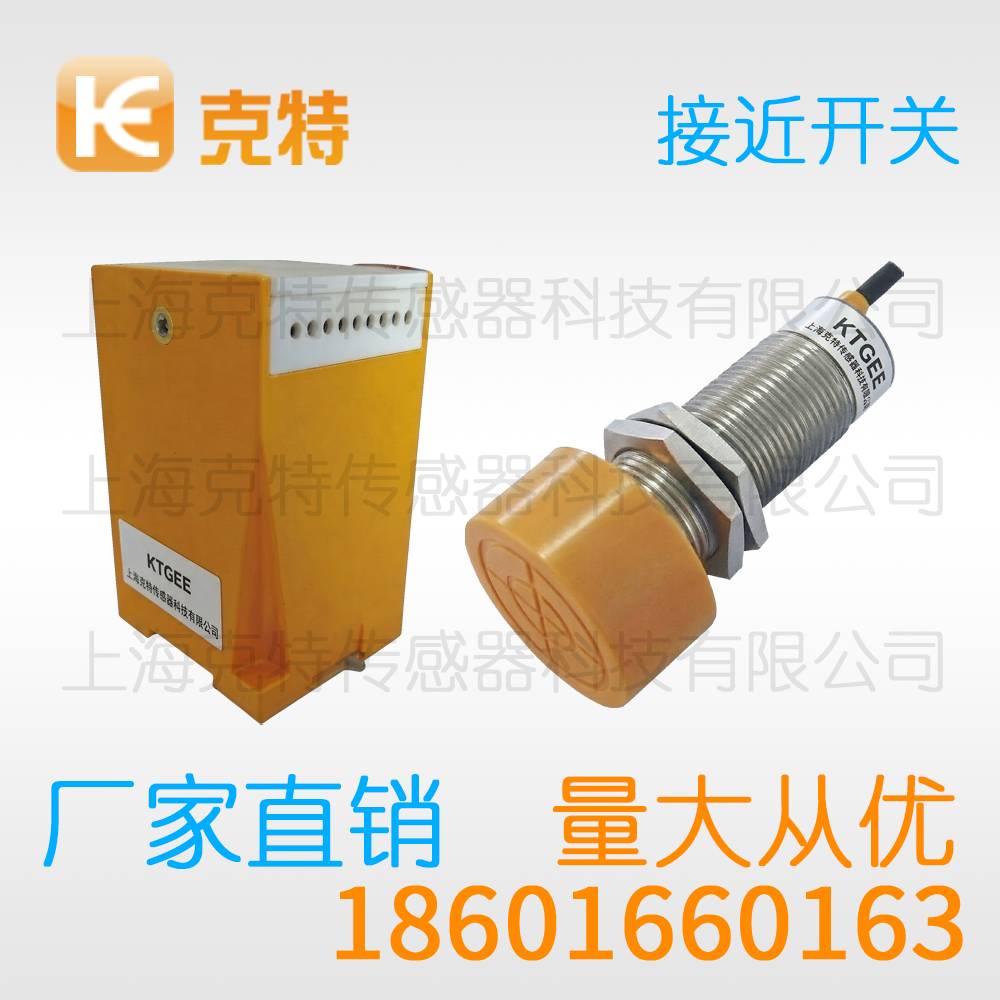

克特OBM-D01NK NB PK PB LK LB KA KB限位接近开关金属感应传感器

功能	DC三线 3-wire
	DC二线 2-wire
	AC二线 2-wire
型号	OBM-D01NK
Detecting distance 探测距离			1mm、2mm、4mm、5mm、8mm、10mm、15mm
Setting distance 设定距离			0 to 10.5mm
Standard Detecting target 标准探测体			Iron 8x8x1mm/12x12x1mm/18x18x1mm/30x30x1mm(铁)
Hysteresis 回差			Max.10% of detecting distance(检测距离的10%以下)
Power supply 电源电压			DC3-wire type(三线型): 12-24VDC(5-30VDC) DC2-wire type(二线型): 12-30VDC AC2-wire type(二线型): 90-250VAC
Current consumption 静态电流			DC3-wire type(三线型): Max.12mA DC2-wire type(二线型): Max.0.9mA AC2-wire type(二线型): Max.2.2mA
Response frequency 频率		DC	20HZ-800HZ
		AC	20HZ
Residual voltage 残留电压			DC3-wire type(三线型): Max.1.5V DC2-wire type(二线型): Max.6V AC2-wire type(二线型): Max.10V
品牌			克特18601660163
Control output 控制输出			Max.100mA	DC3-wire type(三线型): Max.200mA DC2-wire type(二线型): Max.100mA AC2-wire type(二线型): Max.200mA
Protection circuit 电路保护			Reverse polarity protection反极性保护, Surge absorber浪涌保护, Short circuit protection短路保护: M12 M18 M30 DC3-wire type
Indicator 显示灯			Power supply indicator电源指示: Green LED, Operating indicator动作指示: Red LED
Insulation resistance 绝缘阻抗			Min.50MΩ (500VDC)
Dielectric strength 耐电压			1500VAC 50/60HZ for 1 minute
Vibration 抗振动			1m m amplitude at frequency of 10 to55HZ in each of X, Y, Z directions for 2 hours
Shock 抗冲击			500m/s²(50G)X, Y, Z directions for 3times
Operating temperature 使用环境温度			-25 to +70℃(non-freezing condition不结冰)
Ambient humidity 使用环境湿度			35 to 95%RH
Protection 保护结构			IP50-67(IEC Specification)
Material 材料			Case: brass, Detecting surface:ABS 壳体:黄铜,检测面:ABS

克特接近开关是自动化控制系统中应用最广泛的传感器之一，凭借非接触检测、响应快速与结构坚固等特点，成为工业位置检测领域的经典方案。本文围绕的核心知识展开介绍，帮助读者建立完整的认知框架。

在传感器谱系中，克特接近开关定位为基础型位置检测器件。以检测金属为专长，输出形式覆盖NPN、PNP与两线制交流等规格，安装螺纹从M8到M30一应俱全。凭借极长的机械寿命与良好的环境适应力，成为工业现场使用量最大的传感器品类之一。以M30规格圆柱型产品为例，其标称检测距离约15毫米，工作电压范围20-250V AC，输出形式为PNP常闭，响应频率约2kHz，能够满足常规产线的检测节拍要求。

被测目标之外的金属杂物同样会带来干扰，例如铁屑附着在感应面上会持续吸能，令输出长期处于有物状态。机加工产线应定期清理感应面，或选用抗强磁场型号与防焊渣型号。若安装环境无法避开金属，可优先考虑齐平式结构，其磁路集中，受侧向金属影响相对较小。

适用场合覆盖机械制造、汽车零部件、电子装配、包装印刷、纺织印染、物流仓储等行业。凡以金属为检测对象、要求非接触测量、动作频繁且环境粉尘油污较重的场景，都属于的典型阵地，例如机床刀位确认、模具保护、料仓料位、车门锁扣到位检测等。

矩形接近开关多采用树脂封装外壳，感应面位于正面，常用于需要大面积安装底座的流水线设备。槽型产品则将感应线圈置于U形槽两侧，金属件经过槽口时触发，定位精度高，典型应用是金属齿检测与送料到位判断。此外还有螺纹短型、加长型以及分离放大器型，满足不同安装深度与布线需求。

使用环境方面，应远离强电磁干扰源，如大功率变频器与高频淬火设备；环境温度超出-25至70摄氏度范围时需选用高温型号。产品不具备本安防爆能力，涉及易燃易爆场合时必须选择专用防爆型号，普通产品严禁替代使用。

涡流效应是理解这类传感器的关键。金属目标切割交变磁力线时，表层产生环状感应电流，电流方向与线圈电流相反，形成的反向磁场削弱了原始磁场。目标越近，能量损耗越大，振荡器幅值下降越明显。内置施密特触发电路将幅值变化转化为干净的开关信号，配合迟滞设计，可有效避免临界距离处的输出抖动。

总体来看，克特接近开关技术成熟、品类丰富、性价比突出。选型时抓住安装方式、检测距离、输出形式与工况条件四个要点，即可获得稳定可靠的检测效果。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
