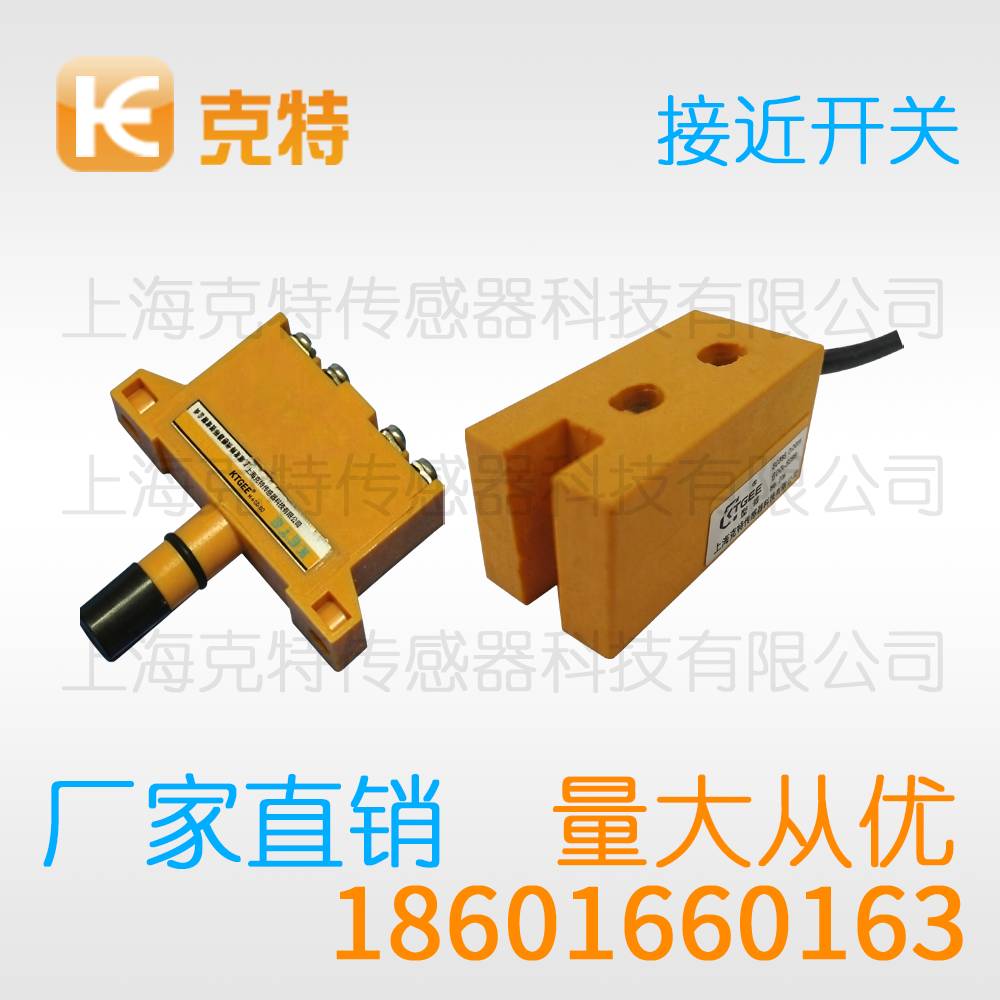

LM30-3030NA 超远距离克特电感式M30 接近开关

克特接近开关的检测原理建立在电磁感应定律与涡流效应的基础之上。金属目标越靠近感应面涡流损耗越严重振荡幅度的衰减也就越加显著。上位控制器依据这个开关信号判断金属部件的有无以及所在的位置。

克特超远距离接近开关 LM30-3030NA 电感式 M30 LM30-3030PA

序号	特点描述
1	具有短路保护、反极性保护、过载保护功能(DC)
2	长寿命及高可靠性
3	红色LED显示可以检查传感器的输出状态
4	经济实惠并且操作简单
5	运用广泛，可替换小型微动开关和限位开关
直流-3线/DC-3 wires NPN N.O
直流-3线/DC-3 wires NPN N.C
直流-3线/DC-3 wires PNP N.O.
直流-3线/DC-3 wires PNP N.C.
（直流2线 N.O.）
（直流2线 N.C.）
交流-2线/AC-2 wires N.O
交流-2线/AC-2 wires N.C.
检测距离 / Rated sensing distance		按标准而定
安装方式 / Mounting		埋入 / shield	非埋入 / non-shield
工作电压 / Supply voltage		DC12~24V（10~30V DC）/90-250VAC，允许波动≤10%
漏电流 / Leakage current		<0.8mA
品牌		克特18601660163
型号		LM30-3030NA
标准检出物体 / Sensing target		以感应面而定
工作频率 / Frequency		20-1000Hz
消耗电流 / Consumption		≤15mA
负载电流 / Load current		200mA
电压降 / Voltage drop (Vp)		≤5V
滞后 / Hysteresis		1~15%
重复精度 / Repeatability		≤5%
LED显示 / Display		红色 / Red LED
保护电路 / Protection Circuit		短路保护、反极性保护、过载保护
工作温度 / Operating temperature		-25~+65°C（未结露状态）
抗冲击 / Anti-impact		500m/s （50G），X、Y、Z方向各10次
抗震动 / Anti-vibration		10~55Hz（振幅1.5mm），X、Y、Z方向各2小时
防护等级 / Protection		IP50-IP67按标准而定
连接方式 / Connection		电缆线/M12插头
检测面材料 / Sensing face		塑料

在智能制造持续推进的背景下，克特接近开关依然占据着基础检测元件的重要位置。无论产线升级还是设备改造，理解的工作特性都是工程师的必修课。下文从多个维度对其进行系统梳理。

【产品介绍】

克特接近开关是一种用于检测金属物体位置的开关量传感器，属于无触点检测元件。通过电磁感应原理感知金属目标的有无，输出标准开关信号供控制器读取。凭借坚固的外壳与成熟的电路设计，在各类自动化装备中承担着位置确认、计数、限位与速度监测等任务。典型参数方面：M18外壳产品标称检测距离8毫米，供电电压10-36V DC，输出配置为PNP常开，重复定位精度高，响应频率可达500Hz，线缆长度可按现场需求选配。

【接线方式】

两线制产品接线最简便：一根线接电源正极，另一根串接负载后接回负极，无论直流还是交流回路都适用。省线省工，但存在一定残余电流与压降，选择负载时需留意最小工作电流要求，避免小电流负载误动作。

【产品应用】

在自动化产线上，这类传感器几乎无处不在：数控机床刀库刀具到位检测、气动滑台末端位置确认、传送带金属工件计数、机械手夹爪状态监测等场景均大量使用。能够抵御油污与切削液影响，在金属加工车间的恶劣工况下持续稳定工作，是位置检测类传感元件中的主力。

【使用场合】

在户外或潮湿环境，选用防护等级较高的型号；在焊接车间，抗焊渣与抗强磁场型号能抵御电磁场与飞溅物双重干扰；在高温炉区周边，可加装隔热挡板或选用耐高温型号。明确工况条件是选型的第一步，温度、湿度、振动、干扰源逐项核对，才能保证长期可靠运行。

【注意事项】

安装调试时应注意：确认供电电压与产品铭牌一致，直流产品极性不可接反；紧固力矩适中，过大会压伤外壳螺纹；感应面朝向尽量与目标运动方向垂直，斜向接近会损失有效距离。清洗设备时避免高压水流直接冲击感应面，以防树脂封装受损。

【产品功能】

开关量输出是的核心功能，此外不少产品具备延时功能，可设定动作延迟以过滤瞬态抖动。全金属外壳型号抗磁场干扰能力强，适合强电磁环境。温度漂移补偿电路保证低温与高温环境下检测距离的一致性，重复精度可达标称值的百分之几，满足精确定位需求。

从工作原理到现场注意事项，每个环节都影响最终检测质量。掌握这些知识，配合规范的施工习惯，克特接近开关便能在各类工况中长期稳定运行。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
