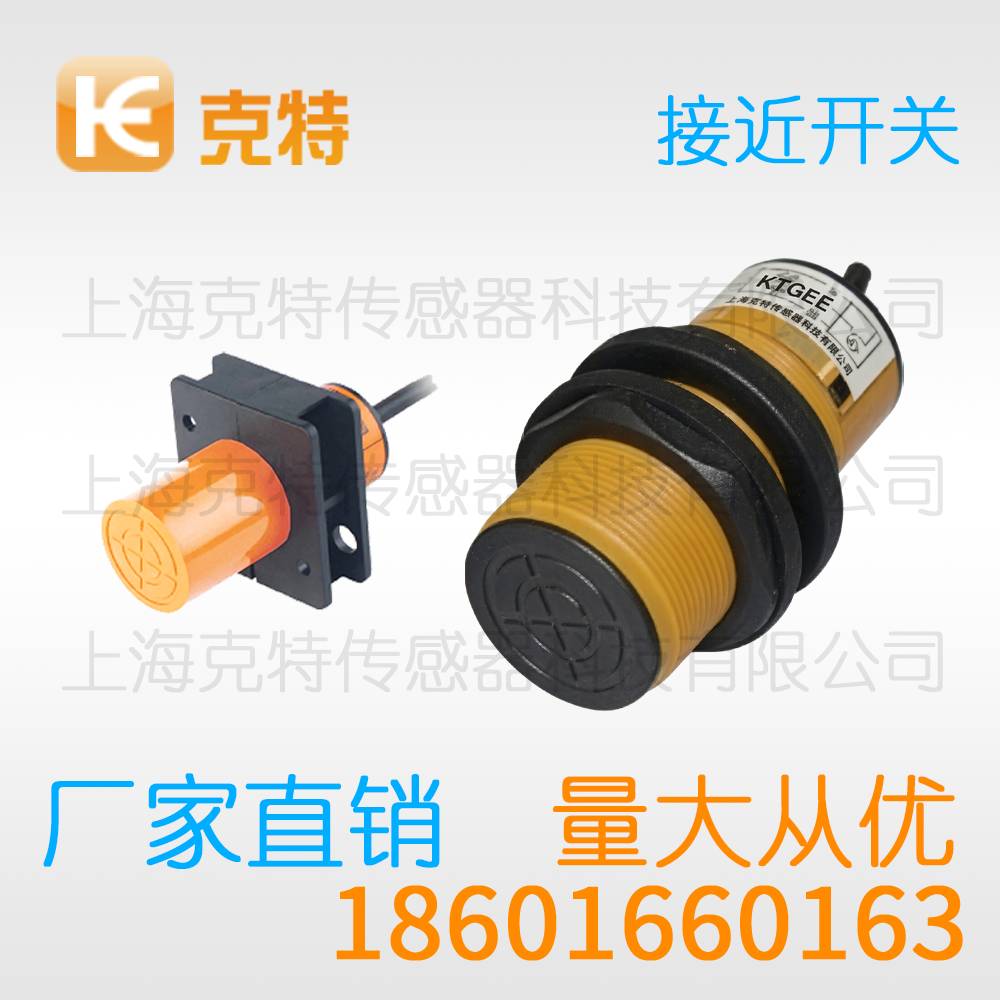

LJ10-S30-3E1 限位克特感应传感器 接近开关

克特接近开关概括其核心过程，克特接近开关依靠内部的高频振荡电路来实现对金属目标的非接触检测；当金属目标进入磁场范围时其表层会感应出一圈方向与线圈相反的涡流，面板上的指示灯随输出状态同步点亮或熄灭方便调试人员现场观察。

克特限位接近开关LJ10-S30-3E1 E2 F1 F2 D1 D2 A1 A2感应传感器

检测方式		埋入式	非埋入式
型号		LJ10-S30-3E1
检测距离		按标准
直流	NPN 3/4线	常开
		常闭
		开+闭
	PNP 3/4线	常开
		常闭
		开+闭
	2线	常开
		常闭
交流 2线		常开
		常闭
自由电源 2线		常开
		常闭
	直流电源		交流电源	自由电源
	3/4线	2线	2线	2线
工作电压	10～30VDC		90～250VAC	12～240VDC 24～240VAC
负载电流	≤200mA		≤200mA	≤200mA
静态电流	<15mA	≤1mA	≤3mA	AC:≤3mA;DC:<1mA
电 压 降	<2.5V	<6V	≤8V	AC:≤8V;DC:<6V
开关频率(埋 入)	500Hz	300Hz	20Hz	AC:20Hz;DC:300Hz
开关频率(非埋入)	300Hz	200Hz	20Hz	AC:20Hz;DC:200Hz
标准检测体	可检测导磁性物体
回差距离	约为检测距离的15%
极性保护	具备		--	--
短路保护	具备		--	--
输出指示	LED (红色)
品牌	克特18601660163
防护等级	IP50-67
环境温度	-20～60℃
相对湿度	35～95%RH
外壳材料	黄铜镀镍
接线形式	引线 1.5m/插头

工业传感元件种类繁多，克特接近开关凭借对金属目标的敏锐识别能力，始终保持着旺盛的生命力。本文从原理、结构、接线到使用细节逐项展开，为读者呈现一份实用的参考资料。

矩形接近开关多采用树脂封装外壳，感应面位于正面，常用于需要大面积安装底座的流水线设备。槽型产品则将感应线圈置于U形槽两侧，金属件经过槽口时触发，定位精度高，典型应用是金属齿检测与送料到位判断。此外还有螺纹短型、加长型以及分离放大器型，满足不同安装深度与布线需求。

物流输送领域的应用包括：分拣线金属托盘识别、升降机限位、堆垛机货叉位置反馈。冶金行业用检测钢坯位置与炉门开合；汽车焊装车间用确认夹具闭合与车身到位。不同行业对防护等级、温度范围与抗振动能力要求各异，选型时需对照工况逐项核对。典型参数方面：M12外壳产品标称检测距离4毫米，供电电压15-30V DC，输出配置为NPN常开，重复定位精度高，响应频率可达0.5kHz，线缆长度可按现场需求选配。

三线制产品分为NPN与PNP两类。NPN型输出晶体管集电极开路，负载接在电源正极与输出之间，输出导通时拉向负极；PNP型则相反，负载接在输出与负极之间。接线前务必确认PLC输入卡件的公共端极性：日系设备多为NPN输入，欧系设备多为PNP输入，接错会导致信号异常。

检测距离的设定应遵循衰减系数原则。标称检测距离以标准检测体（低碳钢方板）为基准，铝、铜等非铁金属的实际距离需乘以衰减系数，常见值在0.3至0.6之间。实际工程中，建议将工作距离设定为标称值的0.7倍左右，为温度漂移、电压波动与目标偏移预留余量。

安装调试时应注意：确认供电电压与产品铭牌一致，直流产品极性不可接反；紧固力矩适中，过大会压伤外壳螺纹；感应面朝向尽量与目标运动方向垂直，斜向接近会损失有效距离。清洗设备时避免高压水流直接冲击感应面，以防树脂封装受损。

被测目标之外的金属杂物同样会带来干扰，例如铁屑附着在感应面上会持续吸能，令输出长期处于有物状态。机加工产线应定期清理感应面，或选用抗强磁场型号与防焊渣型号。若安装环境无法避开金属，可优先考虑齐平式结构，其磁路集中，受侧向金属影响相对较小。

综上所述，这类产品以简单可靠的检测方式解决了工业现场大量位置判断问题。理解并运用好文中要点，能让设备运行更稳定，维护工作更省心。

以上内容仅做参考，实际产品参数与本公司客服确认为准
