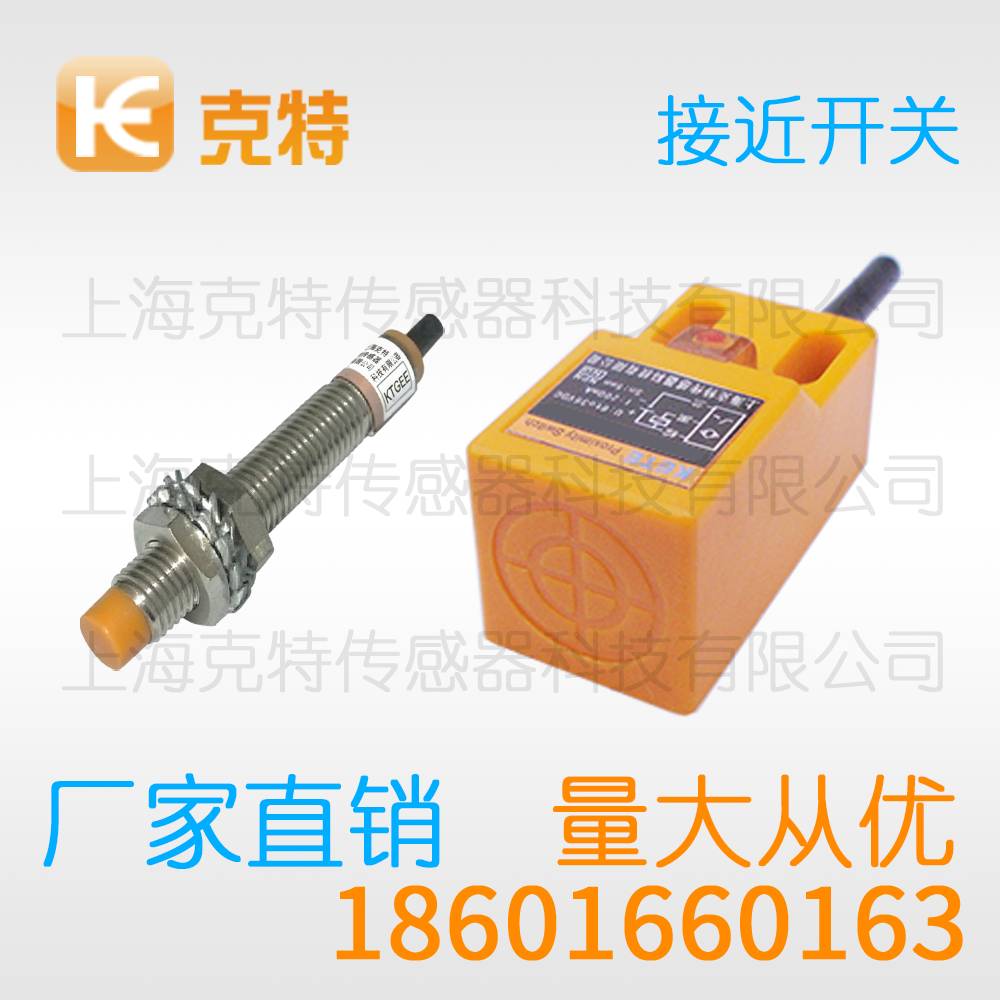

LE17SF05DNC 克特金属感应传感器 接近开关

克特接近开关由振荡器检波器比较器与输出级共同构成核心检测回路；当振荡幅度的衰减量越过预设门限时比较器电路立即改变自身的输出状态，面板上的指示灯随输出状态同步点亮或熄灭方便调试人员现场观察。

克特LE17SF05DNO NC PO PC DO DC AO AC接近开关金属感应传感器

非 埋 入/埋入	直流10-30VDC ，额定电压24V	NPN 常开
		常闭
		一开一闭
		PNP 常开
		常闭
		一开一闭
		二线常开
		二线常闭
	8VDC NAMUR传感器
	交流20-250VAC ，额定220V	二线常开
		二线常闭
		开闭转换
输出电流 lo	二线型 DC / AC	≤200mA / ≤300-500mA
	三线型 DC	≤ 300mA
输出电压降Ud	二线型 DC / AC	≤ 5V / 7V
	三线型 DC	≤1.5V
最小动作电流	≥3mA
品牌	克特18601660163
静态功耗	二线型 DC / AC	≤1mA / 2mA
	三线型 DC	≤15mA
型号	LE17SF05DNC
回 差	≤ 5%
重复精度	≤5%
最高开关频率 f 埋入/ 非埋入/ 交流	600Hz/200Hz/25Hz
过载保护(直流）	是
极性保护	是
可检测体	磁性金属
环境温度 Ta	-15~+60℃
外壳材料	金属/塑料
防护等级	IP50-67 取决于接插件

作为开关量传感器家族中的常青树，克特接近开关以稳定耐用著称。不依赖机械触点即可完成位置判断，能在油污、粉尘与振动环境中长期服役。本文结合选型与应用实践，对其要点做全面解析。

【产品应用】

包装与装配行业同样离不开。金属瓶盖到位检测、铝箔封口确认、冲压件脱模监视、铆钉与螺母装配到位信号反馈，都由这类产品完成。与机械行程开关相比，没有触点磨损问题，高频动作下寿命优势明显，配合PLC输入端可以轻松实现产线节拍控制。以M8规格圆柱型产品为例，其标称检测距离约2毫米，工作电压范围15-30V DC，输出形式为两线制常闭，响应频率约2kHz，能够满足常规产线的检测节拍要求。

【周围金属的影响】

多个传感器并排安装时，相邻产品的磁场可能相互耦合，产生串扰。一般建议间距保持在外壳直径的三倍以上，或将相邻产品交替供电、错开感应面朝向。嵌入式安装孔的金属翻边厚度也应控制，翻边过高相当于把感应面置于金属凹槽内，会显著压缩有效距离。

【工作原理】

涡流效应是理解这类传感器的关键。金属目标切割交变磁力线时，表层产生环状感应电流，电流方向与线圈电流相反，形成的反向磁场削弱了原始磁场。目标越近，能量损耗越大，振荡器幅值下降越明显。内置施密特触发电路将幅值变化转化为干净的开关信号，配合迟滞设计，可有效避免临界距离处的输出抖动。

【接线方式】

线缆延长时需注意导线截面积与总长度限制，线径过细或距离过长会增大压降，影响产品最低工作电压。接头型产品若需要更换电缆，应核对针脚定义再插拔，防止烧毁输出级。所有接线操作必须在断电状态下完成，这是现场调试的基本规范。

【注意事项】

安装调试时应注意：确认供电电压与产品铭牌一致，直流产品极性不可接反；紧固力矩适中，过大会压伤外壳螺纹；感应面朝向尽量与目标运动方向垂直，斜向接近会损失有效距离。清洗设备时避免高压水流直接冲击感应面，以防树脂封装受损。

【使用场合】

适用场合覆盖机械制造、汽车零部件、电子装配、包装印刷、纺织印染、物流仓储等行业。凡以金属为检测对象、要求非接触测量、动作频繁且环境粉尘油污较重的场景，都属于的典型阵地，例如机床刀位确认、模具保护、料仓料位、车门锁扣到位检测等。

总体来看，克特接近开关技术成熟、品类丰富、性价比突出。选型时抓住安装方式、检测距离、输出形式与工况条件四个要点，即可获得稳定可靠的检测效果。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关
