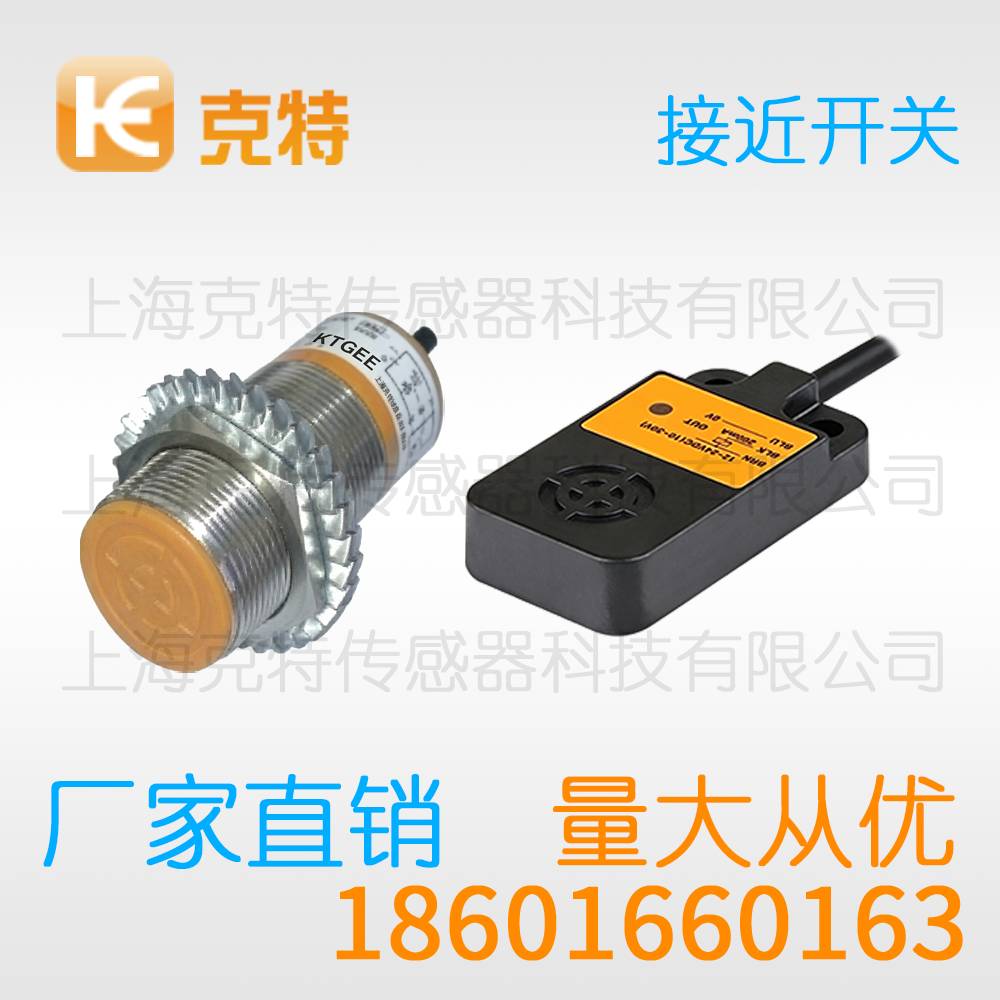

J12M-D2H 克特 接近开关

克特接近开关从工作原理来看，振荡器检波器比较器与输出级四部分共同构成了接近开关的核心检测回路；当金属目标进入磁场范围时其表层会感应出一圈方向与线圈相反的涡流，这一检测机理让克特接近开关在恶劣工况下依旧保持稳定可靠的输出。

克特接近开关J12-D4NK PK NH PH D4K D4H A4K A4H J12M-D2NK D2K

名称	技术参数
材质	不锈钢
外壳材质	黄铜镀镍材质/不锈钢材质/特氟龙材质/PBT材质
外壳形状	圆柱形带螺纹/圆柱形不带螺纹/方形
管长	常规型/短型/超短型
产品外径	φ6.5/φ8/φ12/φ18/φ30/φ50（其他）
检测距离	1mm/2mm/3mm/4mm（其他）
安装方式	齐平/非齐平
输出功能	PNP/NPN/直流两线/交流两线/交直流
输出方式	常开/常闭/常开+常闭
接线方式	线缆（长度可选）/M8插件/M12插件
特性（可选）	全金属/特氟龙涂层/防焊渣抗强磁
允许脉动电压	＜10%
品牌	克特18601660163
无负载电流	＜10mA
负载电流	200mA、300mA
漏电流	＜0.01mA
开关频率	20HZ/50HZ/500HZ/1KHZ/2KHZ
型号	J12M-D2H
响应时间	0.1ms
开关磁滞	＜15%（Sr）
重复精度	＜1.0%（Sr）
防护等级	IP67
工作温度	-25℃-+70℃
温度漂移	＜10%(Sr)
过载保护电流	220mA
感应面材质	PBT

工业传感元件种类繁多，克特接近开关凭借对金属目标的敏锐识别能力，始终保持着旺盛的生命力。本文从原理、结构、接线到使用细节逐项展开，为读者呈现一份实用的参考资料。

被测目标之外的金属杂物同样会带来干扰，例如铁屑附着在感应面上会持续吸能，令输出长期处于有物状态。机加工产线应定期清理感应面，或选用抗强磁场型号与防焊渣型号。若安装环境无法避开金属，可优先考虑齐平式结构，其磁路集中，受侧向金属影响相对较小。

外观结构上，常见产品分为螺纹圆柱型、矩形齐平型与槽型三类。螺纹圆柱型按外壳直径分为M8、M12、M18、M30等规格，安装时旋入设备面板，配合螺母紧固，是目前用量最大的形态。齐平安装型感应面与金属支架表面平齐，适合空间紧凑的场合；非齐平型感应距离更大，但四周需要保留无金属区。

安装调试时应注意：确认供电电压与产品铭牌一致，直流产品极性不可接反；紧固力矩适中，过大会压伤外壳螺纹；感应面朝向尽量与目标运动方向垂直，斜向接近会损失有效距离。清洗设备时避免高压水流直接冲击感应面，以防树脂封装受损。

在传感器谱系中，克特接近开关定位为基础型位置检测器件。以检测金属为专长，输出形式覆盖NPN、PNP与两线制交流等规格，安装螺纹从M8到M30一应俱全。凭借极长的机械寿命与良好的环境适应力，成为工业现场使用量最大的传感器品类之一。

功能层面，这类产品提供常开、常闭与双输出等输出形式，NPN与PNP两种极性可选，方便对接不同PLC输入卡件。部分型号带短路保护、极性反接保护与浪涌抑制功能，异常工况下可自我保护，降低现场维护成本。指示灯设计让调试人员一眼看出通电与动作状态。以M12规格圆柱型产品为例，其标称检测距离约5毫米，工作电压范围10-36V DC，输出形式为NPN常开，响应频率约0.5kHz，能够满足常规产线的检测节拍要求。

在户外或潮湿环境，选用防护等级较高的型号；在焊接车间，抗焊渣与抗强磁场型号能抵御电磁场与飞溅物双重干扰；在高温炉区周边，可加装隔热挡板或选用耐高温型号。明确工况条件是选型的第一步，温度、湿度、振动、干扰源逐项核对，才能保证长期可靠运行。

综上所述，这类产品以简单可靠的检测方式解决了工业现场大量位置判断问题。理解并运用好文中要点，能让设备运行更稳定，维护工作更省心。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
