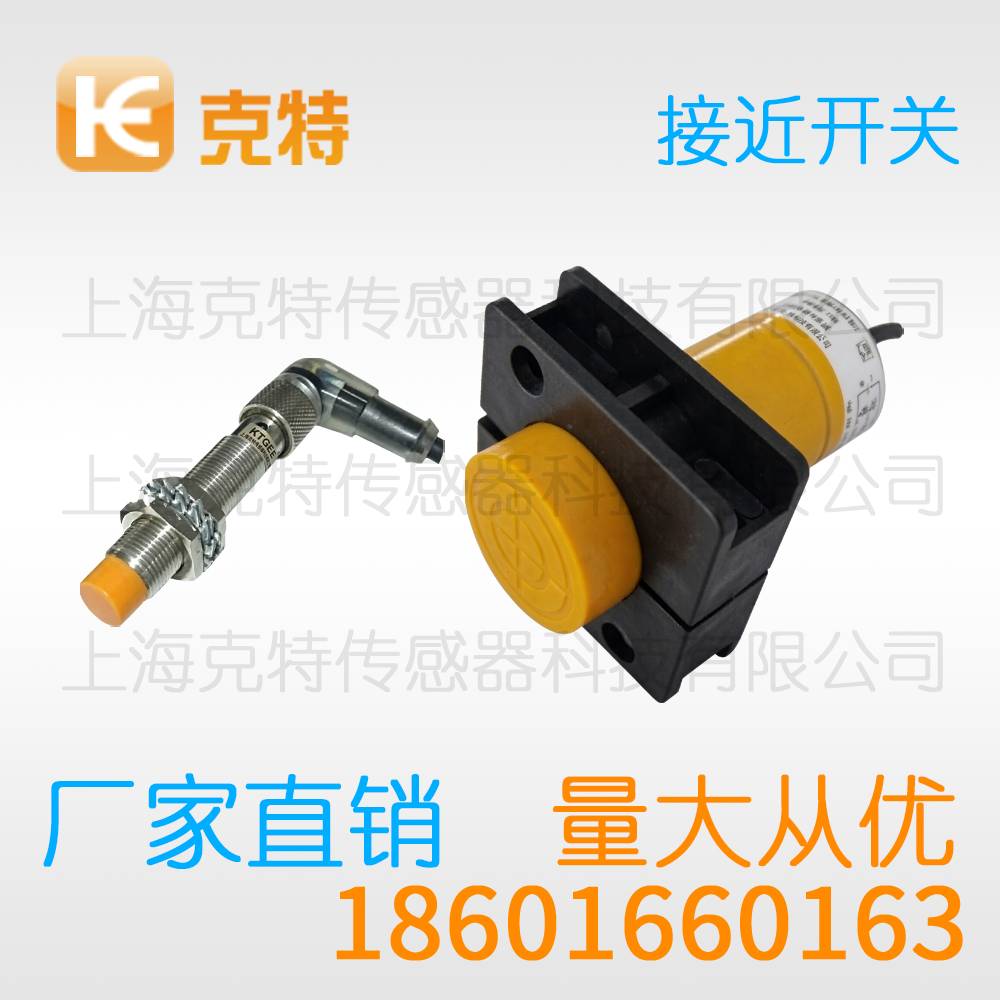

H30-15PC 方型克特金属感应传感器 接近开关

克特接近开关简而言之，依靠内部的高频振荡电路来实现对金属目标的非接触检测；当金属目标进入克特接近开关的磁场范围时其表层感应出方向相反的涡流，整个检测过程响应迅速且无触点磨损能够长期高频地重复稳定动作。

克特H30-15NO NC PO PC DO DC AO AC方型接近开关金属感应传感器

型号	H30-15PC
安装方式	埋入式/非埋入
额定检测距离	按型号而定
可靠检测距离	距离的80%
直流三线
NPN / 常开
NPN / 常闭
PNP / 常开
PNP / 常闭
直流二线
常开
常闭
交流二线
常开
常闭
参数	直流三线	直流二线	交流二线
供电电压	DC10-30V	DC10-30V	AC10-30V
电压降	<1.5V	<6V	<6V
负载电流	<200mA	<200mA	<200mA
消耗电流	<10mA	<0.8mA
漏电流	<0.01mA	<0.8mA
绝缘电压	1000VAC 60s	1000VAC 60s
开关频率	500Hz	300Hz	25Hz
短路保护/反接保护	有/有	有/有
指示灯	红色LED
工作温度	-25℃～+70℃
防护等级	IP50-67
品牌	克特18601665168
外壳材质	铜镀镍/塑料
检测面材质	PBT
连接方式	M12航插或 PVC线缆

作为开关量传感器家族中的常青树，克特接近开关以稳定耐用著称。不依赖机械触点即可完成位置判断，能在油污、粉尘与振动环境中长期服役。本文结合选型与应用实践，对其要点做全面解析。

【产品应用】

包装与装配行业同样离不开。金属瓶盖到位检测、铝箔封口确认、冲压件脱模监视、铆钉与螺母装配到位信号反馈，都由这类产品完成。与机械行程开关相比，没有触点磨损问题，高频动作下寿命优势明显，配合PLC输入端可以轻松实现产线节拍控制。

【周围金属的影响】

周围金属是影响检测性能的重要因素。感应面附近的金属支架、面板或邻装传感器都会削弱有效磁场，导致检测距离缩短甚至误触发。齐平安装型产品在感应面四周设计了磁屏蔽结构，允许感应面与金属表面齐平；非齐平型则要求感应面周围留出至少一个外壳直径的无金属间隙。参数选配上，M18系列常与10-30V DC供电配合使用，检测距离8毫米，输出可选两线制常闭等形式，响应频率0.5kHz左右，兼顾灵敏度与稳定性。

【外观类型】

外观结构上，常见产品分为螺纹圆柱型、矩形齐平型与槽型三类。螺纹圆柱型按外壳直径分为M8、M12、M18、M30等规格，安装时旋入设备面板，配合螺母紧固，是目前用量最大的形态。齐平安装型感应面与金属支架表面平齐，适合空间紧凑的场合；非齐平型感应距离更大，但四周需要保留无金属区。

【注意事项】

维护要点包括：定期检查电缆有无破损、接头有无松动；定期用干燥软布清洁感应面；备件应存放于干燥环境。发现输出异常时，先测量电源电压，再检查负载回路，确认无误后方可判定产品本体故障，避免误拆误换造成停机损失。

【产品介绍】

在传感器谱系中，克特接近开关定位为基础型位置检测器件。以检测金属为专长，输出形式覆盖NPN、PNP与两线制交流等规格，安装螺纹从M8到M30一应俱全。凭借极长的机械寿命与良好的环境适应力，成为工业现场使用量最大的传感器品类之一。

【使用场合】

在户外或潮湿环境，选用防护等级较高的型号；在焊接车间，抗焊渣与抗强磁场型号能抵御电磁场与飞溅物双重干扰；在高温炉区周边，可加装隔热挡板或选用耐高温型号。明确工况条件是选型的第一步，温度、湿度、振动、干扰源逐项核对，才能保证长期可靠运行。

从工作原理到现场注意事项，每个环节都影响最终检测质量。掌握这些知识，配合规范的施工习惯，克特接近开关便能在各类工况中长期稳定运行。

以上内容仅做参考，实际产品参数与本公司客服确认为准
