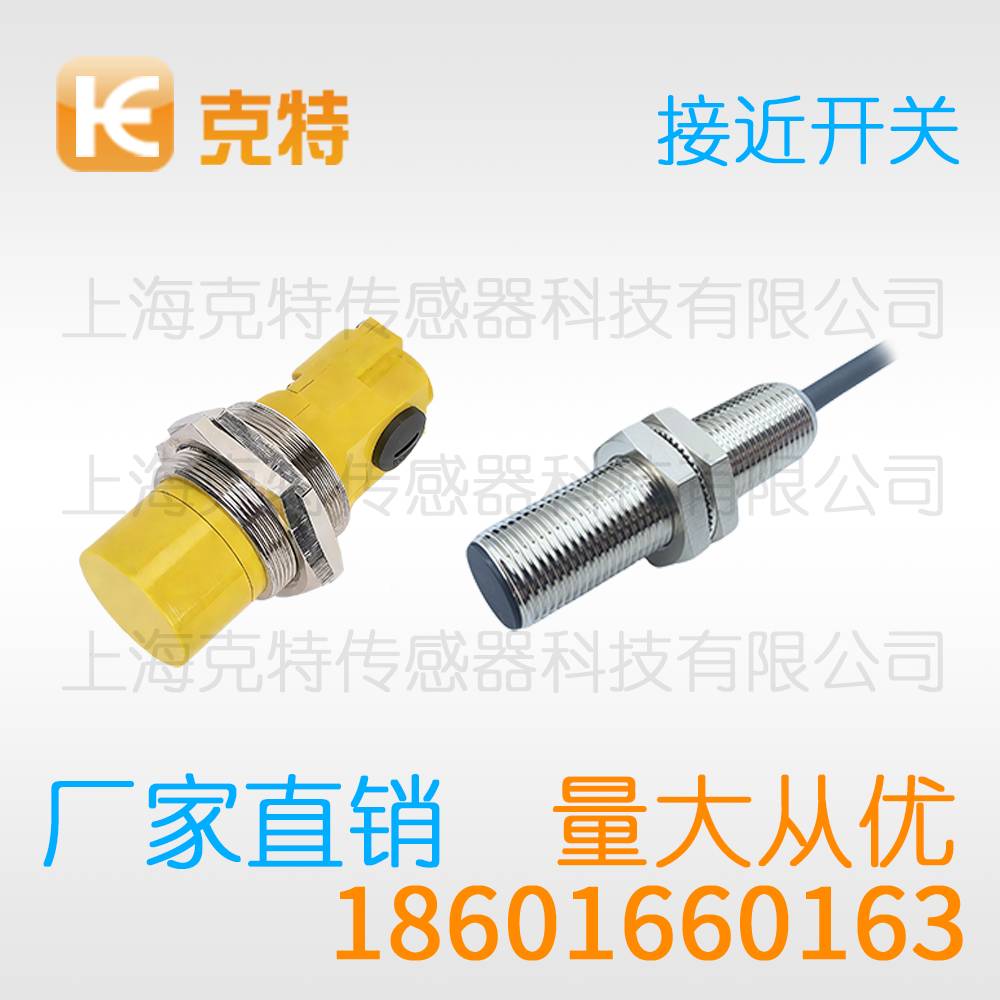

FA40-20PA 克特金属感应开关传感器 接近开关

克特接近开关从工作原理来看，克特接近开关依靠内部的高频振荡电路来实现对金属目标的非接触检测。涡流不断消耗振荡回路的能量使线圈的等效品质因数随之明显下降，振荡减弱或停振的信息经过放大整形之后驱动晶体管完成通断输出。

克特FA40-20NA NB PA PB LA LB KA KB接近开关金属感应开关传感器

非 埋 入/埋入	直流10-30VDC ，额定电压24V	NPN 常开
		常闭
		一开一闭
		PNP 常开
		常闭
		一开一闭
		二线常开
		二线常闭
	8VDC NAMUR传感器
	交流20-250VAC ，额定220V	二线常开
		二线常闭
		开闭转换
输出电流 lo	二线型 DC / AC	≤200mA / ≤300-500mA
	三线型 DC	≤ 300mA
输出电压降Ud	二线型 DC / AC	≤ 5V / 7V
	三线型 DC	≤1.5V
最小动作电流	≥3mA
品牌	克特18601660163
静态功耗	二线型 DC / AC	≤1mA / 2mA
	三线型 DC	≤15mA
型号	FA40-20PA
回 差	≤ 5%
重复精度	≤5%
最高开关频率 f 埋入/ 非埋入/ 交流	600Hz/200Hz/25Hz
过载保护(直流）	是
极性保护	是
可检测体	磁性金属
环境温度 Ta	-15~+60℃
外壳材料	金属/塑料
防护等级	IP50-67 取决于接插件

专门识别金属目标，结构简单却性能可靠。接下来我们从原理到应用，逐层剖析这类产品。

【使用场合】

具体而言，冲压车间用监测模具安全区有无异物；注塑机周边用确认金属嵌件放入；自动化仓储用识别金属货箱到位；流水线末端用触发贴标与喷码。这些场景共同的特点是检测对象为金属、动作频繁、要求免维护。

【工作原理】

多数克特接近开关采用高频振荡结构，谐振频率通常在数百千赫兹量级。金属目标进入感应区后，回路品质因数下降，振荡幅度随之降低。检波电路取出包络信号送入比较器，与基准电压比较后输出高低电平。由于检测依据是金属的导电与导磁特性，铁、钢、铝、铜、黄铜等均可检出，但不同材质对应不同的衰减系数。以M12规格圆柱型产品为例，其标称检测距离约5毫米，工作电压范围15-30V DC，输出形式为两线制常开，响应频率约500Hz，能够满足常规产线的检测节拍要求。

【接线方式】

线缆延长时需注意导线截面积与总长度限制，线径过细或距离过长会增大压降，影响产品最低工作电压。接头型产品若需要更换电缆，应核对针脚定义再插拔，防止烧毁输出级。所有接线操作必须在断电状态下完成，这是现场调试的基本规范。

【产品功能】

开关量输出是的核心功能，此外不少产品具备延时功能，可设定动作延迟以过滤瞬态抖动。全金属外壳型号抗磁场干扰能力强，适合强电磁环境。温度漂移补偿电路保证低温与高温环境下检测距离的一致性，重复精度可达标称值的百分之几，满足精确定位需求。

【产品介绍】

在传感器谱系中，克特接近开关定位为基础型位置检测器件。以检测金属为专长，输出形式覆盖NPN、PNP与两线制交流等规格，安装螺纹从M8到M30一应俱全。凭借极长的机械寿命与良好的环境适应力，成为工业现场使用量最大的传感器品类之一。

【距离的设定】

动作距离与复位距离之间存在迟滞区间，通常为动作距离的百分之几。目标往复经过感应区时，若停在该区间内，输出可能出现抖动。调试时先让目标从远到近缓慢靠近，记录动作点，再后退记录复位点，据此设定机械限位，确保目标位置远离临界区。

综上所述，这类产品以简单可靠的检测方式解决了工业现场大量位置判断问题。理解并运用好文中要点，能让设备运行更稳定，维护工作更省心。

以上内容仅做参考，实际产品参数与本公司客服确认为准
