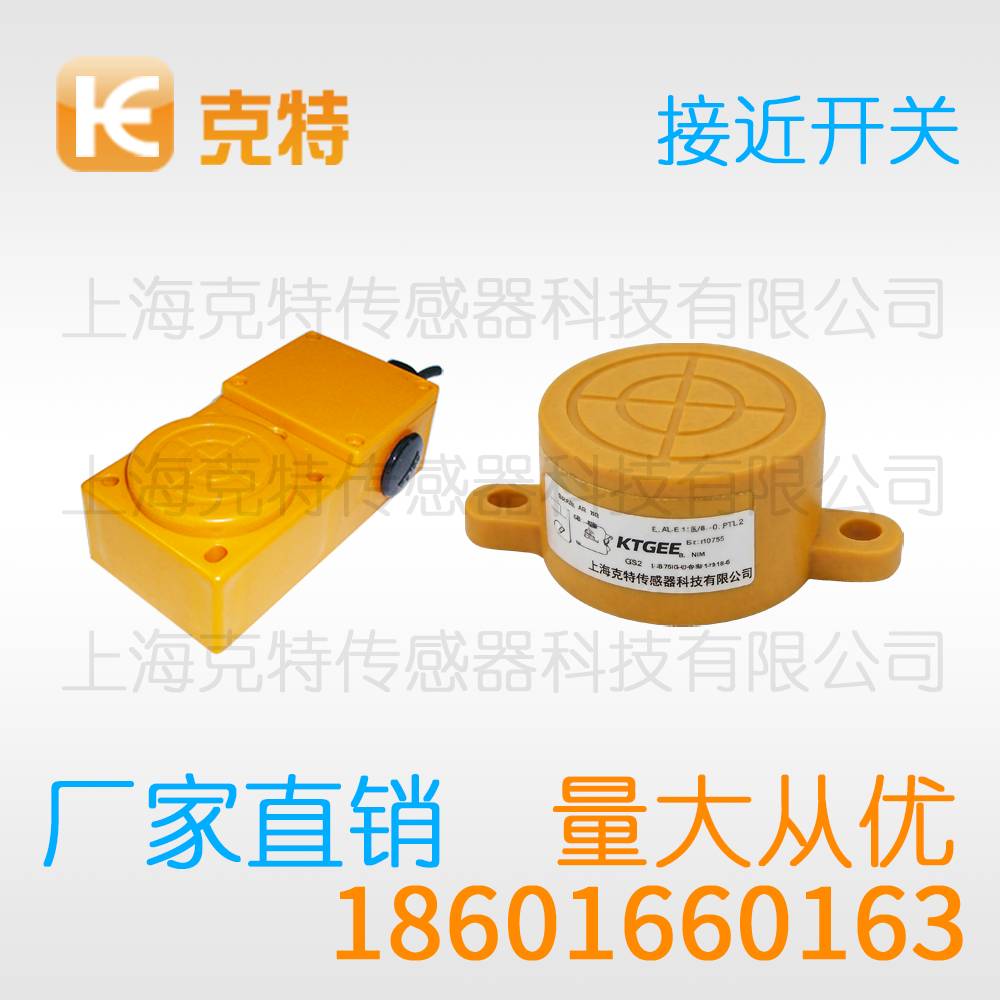

EH8-G18-CN1 克特传感器 接近开关

克特接近开关这类传感器的工作原理建立在电磁感应定律与涡流效应的物理基础之上。当金属目标进入克特接近开关的磁场范围时其表层感应出方向相反的涡流；整个检测过程响应迅速且无触点磨损能够长期高频地重复稳定动作。

克特接近开关 EH8-G18-CN1 CN2 CP1 CP2 L1 L2 A1 A2传感器

分类	类型	输出形式	参数值
型号	EH8-G18-CN1
安装方式			非屏蔽式（非埋入式）/屏蔽式（埋入式）
功能	直流型	NPN	NO
			NC
			NO+NC
		PNP	NO
			NC
			NO+NC
		二线制	NO
			NC
	交流型	二线制	NO
			NC
		三线制	NO+NC
检测距离			按标准距离
设定距离			标准距离80%
品牌			克特18601660163
滞后距离			检测距离的10%以下
检测物体			磁性金属（非磁性金属时检测距离减小）
标准检测物体			按检查面而定
响应频率			DC: 0.5kHz AC: 25Hz
电源电压			直流型：DC12—24V（6-36V）脉动（P-P）10%以下 交流型：AC110—220V（36—250V）50/60Hz
耐电压			AC1000V 50/60Hz 1min 充电部分与外壳间
电压的影响			额定电源电压范围±15%以内、额定电源电压值时±10%检测距离以内
消耗电流			N.P型：13mA以下，D型：0.8mA以下，A型：1.7mA以下
控制输出			N.P型：300mA以下，D型：200mA以下，A型：400mA以下
回路保护			N.P.D型：逆连接保护、浪涌吸收、负载短路保护 A型：浪涌吸收
环境温、湿度			动作时、保存时：各-30—+65℃（不结冰、不结霜） 动作时、保存时：各35—95%RH
温度的影响			温度范围-30—+65℃，+23℃时、±15%检测距离以内 温度范围-25—+60℃，+23℃时、±10%检测距离以内
绝缘阻抗			50MΩ以上（DC500兆欧表）充电部分与外壳间
材质			外壳：黄铜镀镍/塑料 检测面：ABS
保护构造			IP50-67（IEC规格）

在智能制造持续推进的背景下，克特接近开关依然占据着基础检测元件的重要位置。无论产线升级还是设备改造，理解的工作特性都是工程师的必修课。下文从多个维度对其进行系统梳理。

三线制产品分为NPN与PNP两类。NPN型输出晶体管集电极开路，负载接在电源正极与输出之间，输出导通时拉向负极；PNP型则相反，负载接在输出与负极之间。接线前务必确认PLC输入卡件的公共端极性：日系设备多为NPN输入，欧系设备多为PNP输入，接错会导致信号异常。

安装调试时应注意：确认供电电压与产品铭牌一致，直流产品极性不可接反；紧固力矩适中，过大会压伤外壳螺纹；感应面朝向尽量与目标运动方向垂直，斜向接近会损失有效距离。清洗设备时避免高压水流直接冲击感应面，以防树脂封装受损。以M8规格圆柱型产品为例，其标称检测距离约1.5毫米，工作电压范围20-250V AC，输出形式为PNP常开，响应频率约0.5kHz，能够满足常规产线的检测节拍要求。

克特接近开关是一种用于检测金属物体位置的开关量传感器，属于无触点检测元件。通过电磁感应原理感知金属目标的有无，输出标准开关信号供控制器读取。凭借坚固的外壳与成熟的电路设计，在各类自动化装备中承担着位置确认、计数、限位与速度监测等任务。

产品功能还体现在负载适应性上：直流型可驱动继电器、电磁阀与PLC输入，交流两线型可直接切换接触器线圈。漏电流与残余电压指标决定了对高阻抗输入的兼容程度。频率响应方面，普通型号达到数百赫兹，高速型号可达数千赫兹，足以匹配高速计数与转速测量任务。

在户外或潮湿环境，选用防护等级较高的型号；在焊接车间，抗焊渣与抗强磁场型号能抵御电磁场与飞溅物双重干扰；在高温炉区周边，可加装隔热挡板或选用耐高温型号。明确工况条件是选型的第一步，温度、湿度、振动、干扰源逐项核对，才能保证长期可靠运行。

在自动化产线上，这类传感器几乎无处不在：数控机床刀库刀具到位检测、气动滑台末端位置确认、传送带金属工件计数、机械手夹爪状态监测等场景均大量使用。能够抵御油污与切削液影响，在金属加工车间的恶劣工况下持续稳定工作，是位置检测类传感元件中的主力。

从工作原理到现场注意事项，每个环节都影响最终检测质量。掌握这些知识，配合规范的施工习惯，克特接近开关便能在各类工况中长期稳定运行。

以上内容仅做参考，实际产品参数与本公司客服确认为准
