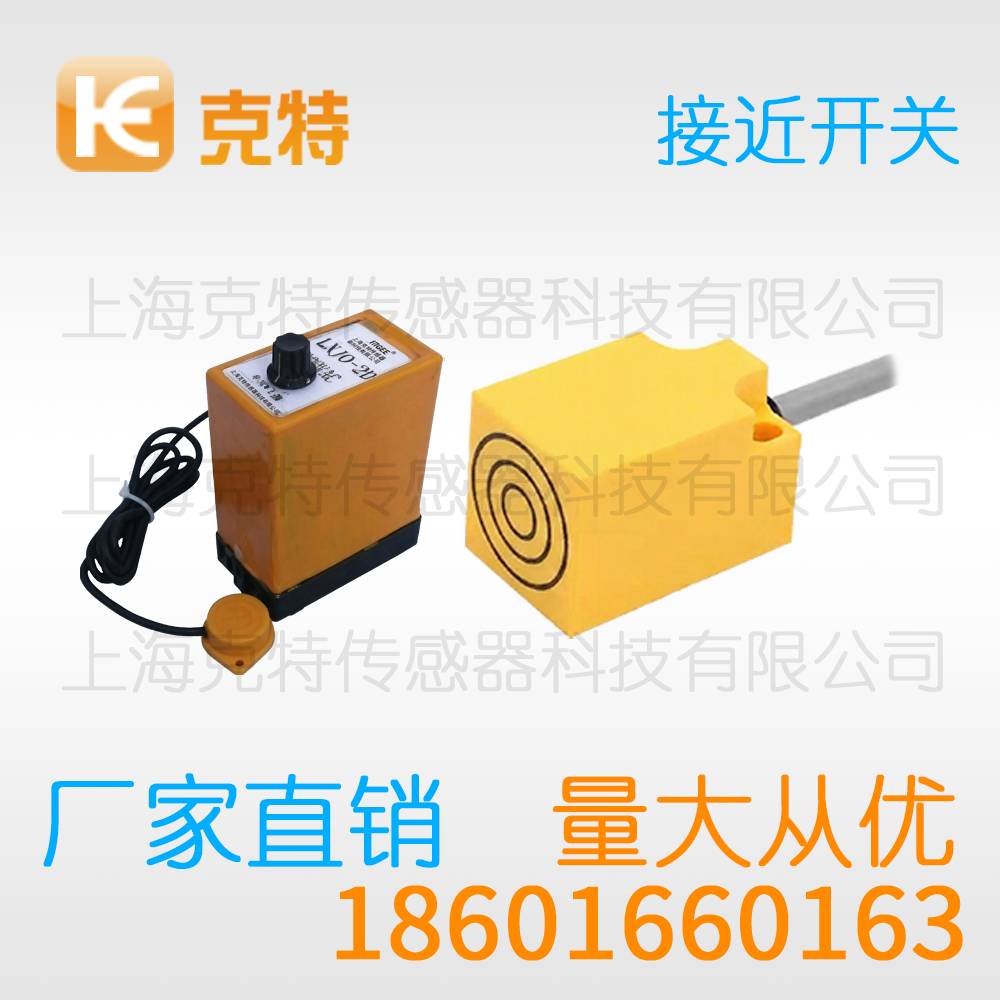

E3-D4JB 克特直流三线NPN常开PNP 接近开关

克特接近开关依靠内部的高频振荡电路来实现对金属目标的非接触检测。导电金属切割交变磁力线激起环状感应电流并形成削弱原磁场的反向磁场；这一检测机理让克特接近开关在恶劣工况下依旧保持稳定可靠的输出。

克特接近开关E3-D4NK NB PK PB LK LB JK JB直流三线NPN常开PNP

参数名称	参数值	参数名称	参数值
型号	E3-D4JB
安装形式	埋入式/非埋入	工作电压	10-30VDC、90-250VAC、90-380VAC
品牌	克特18601660163	静态电流	DC≤2.5mA
检查距离	按型号标准	响应频率	20-1000Hz
回差值	小于检测距离的10%	电流输出	200mA、300mA、500mA、
标准检测体	检查面而定	防护等级	IP50-IP66
残留电压	DC三线式：≤1.5VDC，DC二线式：≤4VDC，AC二线式：≤8VAC
温度影响	在-25℃到+70℃范围内，对在+25℃时的检测距离是在10%以下
绝缘电阻	≥50MΩ Min（500VDC Mega基准）
耐压	1500VAC 50/60Hz 一分钟
抗振动	抗振动：10-55Hz（周期每分钟）复振幅1mm，X、Y、Z各方向2小时
抗冲击	抗冲击：500M/S²(50G) X、Y、Z各方向3次
环境温度	工作时：-30 to +80℃(未结冰状态下)
	储存时：-30 to +80℃未结冰状态下
环境湿度	工作时: 35 to 95% RH
指示灯	动作显示（红色LED）

作为开关量传感器家族中的常青树，克特接近开关以稳定耐用著称。不依赖机械触点即可完成位置判断，能在油污、粉尘与振动环境中长期服役。本文结合选型与应用实践，对其要点做全面解析。

距离设定还要考虑目标尺寸因素。检测体小于标准检测体时，有效距离相应减小，薄板目标同样会衰减检测能力。现场标定的做法是：将实际工件固定在运动机构上，逐步调整传感器与工件的间隙，观察输出翻转点，回退百分之二十左右作为工作点，随后锁紧螺母并做好防松标记。参数选配上，M8系列常与15-30V DC供电配合使用，检测距离2毫米，输出可选两线制常开等形式，响应频率1kHz左右，兼顾灵敏度与稳定性。

具体而言，冲压车间用监测模具安全区有无异物；注塑机周边用确认金属嵌件放入；自动化仓储用识别金属货箱到位；流水线末端用触发贴标与喷码。这些场景共同的特点是检测对象为金属、动作频繁、要求免维护。

被测目标之外的金属杂物同样会带来干扰，例如铁屑附着在感应面上会持续吸能，令输出长期处于有物状态。机加工产线应定期清理感应面，或选用抗强磁场型号与防焊渣型号。若安装环境无法避开金属，可优先考虑齐平式结构，其磁路集中，受侧向金属影响相对较小。

在自动化产线上，这类传感器几乎无处不在：数控机床刀库刀具到位检测、气动滑台末端位置确认、传送带金属工件计数、机械手夹爪状态监测等场景均大量使用。能够抵御油污与切削液影响，在金属加工车间的恶劣工况下持续稳定工作，是位置检测类传感元件中的主力。

从外壳材质看，产品有黄铜镀镍、不锈钢与工程塑料等几种。黄铜镀镍外壳性价比高，机械强度好；不锈钢外壳耐腐蚀能力强，适合食品加工与化工环境；塑料外壳重量轻且不干扰磁场。端部形式亦有区分：外露线圈型感应距离远，嵌入式线圈型抗周围金属干扰能力更佳，选型时应结合安装条件权衡。

产品功能还体现在负载适应性上：直流型可驱动继电器、电磁阀与PLC输入，交流两线型可直接切换接触器线圈。漏电流与残余电压指标决定了对高阻抗输入的兼容程度。频率响应方面，普通型号达到数百赫兹，高速型号可达数千赫兹，足以匹配高速计数与转速测量任务。

总体来看，克特接近开关技术成熟、品类丰富、性价比突出。选型时抓住安装方式、检测距离、输出形式与工况条件四个要点，即可获得稳定可靠的检测效果。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
