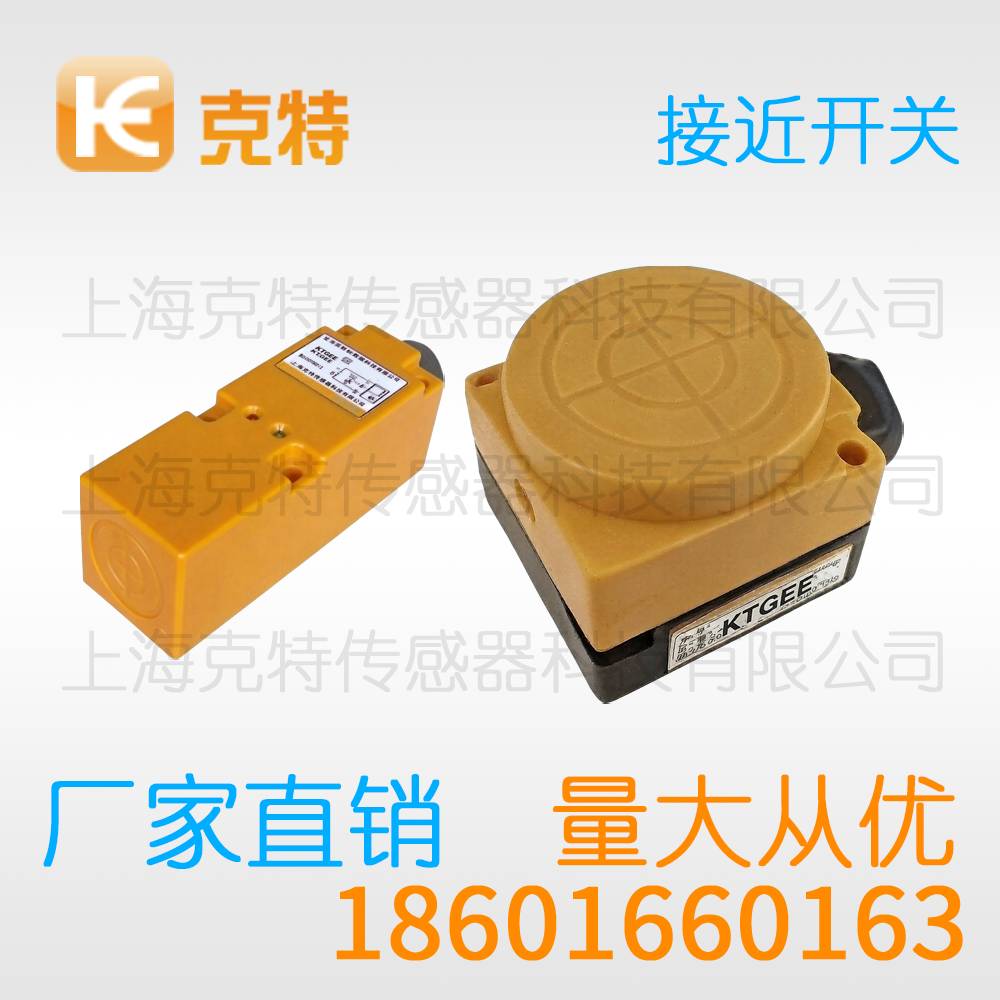

E2B-M18LN5-WZ-A2 克特感应传感器 接近开关

克特接近开关从工作原理来看，交变的激励电流流经线圈并在感应面前方形成一定范围的高频磁场能量；当金属目标进入克特接近开关的磁场范围时其表层感应出方向相反的涡流。整个检测过程响应迅速且无触点磨损能够长期高频地重复稳定动作。

克特接近开关E2B-M18LN5-WZ-C1 C2 B1 B2 D1 D2 A1 A2感应传感器

序号	特点描述
1	具有短路保护、反极性保护、过载保护功能(DC)
2	长寿命及高可靠性
3	红色LED显示可以检查传感器的输出状态
4	经济实惠并且操作简单
5	运用广泛，可替换小型微动开关和限位开关
直流-3线/DC-3 wires NPN N.O
直流-3线/DC-3 wires NPN N.C
直流-3线/DC-3 wires PNP N.O.
直流-3线/DC-3 wires PNP N.C.
（直流2线 N.O.）
（直流2线 N.C.）
交流-2线/AC-2 wires N.O
交流-2线/AC-2 wires N.C.
检测距离 / Rated sensing distance		按标准而定
安装方式 / Mounting		埋入 / shield	非埋入 / non-shield
工作电压 / Supply voltage		DC12~24V（10~30V DC）/90-250VAC，允许波动≤10%
漏电流 / Leakage current		<0.8mA
品牌		克特18601660163
型号		E2B-M18LN5-WZ-A2
标准检出物体 / Sensing target		以感应面而定
工作频率 / Frequency		20-1000Hz
消耗电流 / Consumption		≤15mA
负载电流 / Load current		200mA
电压降 / Voltage drop (Vp)		≤5V
滞后 / Hysteresis		1~15%
重复精度 / Repeatability		≤5%
LED显示 / Display		红色 / Red LED
保护电路 / Protection Circuit		短路保护、反极性保护、过载保护
工作温度 / Operating temperature		-25~+65°C（未结露状态）
抗冲击 / Anti-impact		500m/s （50G），X、Y、Z方向各10次
抗震动 / Anti-vibration		10~55Hz（振幅1.5mm），X、Y、Z方向各2小时
防护等级 / Protection		IP50-IP67按标准而定
连接方式 / Connection		电缆线/M12插头
检测面材料 / Sensing face		塑料

在智能制造持续推进的背景下，克特接近开关依然占据着基础检测元件的重要位置。无论产线升级还是设备改造，理解的工作特性都是工程师的必修课。下文从多个维度对其进行系统梳理。

【注意事项】

使用环境方面，应远离强电磁干扰源，如大功率变频器与高频淬火设备；环境温度超出-25至70摄氏度范围时需选用高温型号。产品不具备本安防爆能力，涉及易燃易爆场合时必须选择专用防爆型号，普通产品严禁替代使用。

【使用场合】

在户外或潮湿环境，选用防护等级较高的型号；在焊接车间，抗焊渣与抗强磁场型号能抵御电磁场与飞溅物双重干扰；在高温炉区周边，可加装隔热挡板或选用耐高温型号。明确工况条件是选型的第一步，温度、湿度、振动、干扰源逐项核对，才能保证长期可靠运行。

【产品应用】

物流输送领域的应用包括：分拣线金属托盘识别、升降机限位、堆垛机货叉位置反馈。冶金行业用检测钢坯位置与炉门开合；汽车焊装车间用确认夹具闭合与车身到位。不同行业对防护等级、温度范围与抗振动能力要求各异，选型时需对照工况逐项核对。典型参数方面：M30外壳产品标称检测距离15毫米，供电电压10-36V DC，输出配置为PNP常闭，重复定位精度高，响应频率可达2kHz，线缆长度可按现场需求选配。

【工作原理】

电磁感应定律奠定了这类产品的理论基础。线圈通以高频激励电流后，感应面前方形成磁场分布区，金属目标闯入时激起涡流并消耗磁场能量，振荡回路随之失谐。输出电路依据振荡强弱判断目标有无，并以开关量形式送出结果。非接触的工作方式让在高粉尘、高振动环境下依然稳定可靠。

【距离的设定】

距离设定还要考虑目标尺寸因素。检测体小于标准检测体时，有效距离相应减小，薄板目标同样会衰减检测能力。现场标定的做法是：将实际工件固定在运动机构上，逐步调整传感器与工件的间隙，观察输出翻转点，回退百分之二十左右作为工作点，随后锁紧螺母并做好防松标记。

【周围金属的影响】

多个传感器并排安装时，相邻产品的磁场可能相互耦合，产生串扰。一般建议间距保持在外壳直径的三倍以上，或将相邻产品交替供电、错开感应面朝向。嵌入式安装孔的金属翻边厚度也应控制，翻边过高相当于把感应面置于金属凹槽内，会显著压缩有效距离。

正确理解产品特性并规范安装调试，是发挥其性能的前提。希望本文的梳理能为您的选型与使用提供清晰参考。

以上内容仅做参考，实际产品参数与本公司客服确认为准
