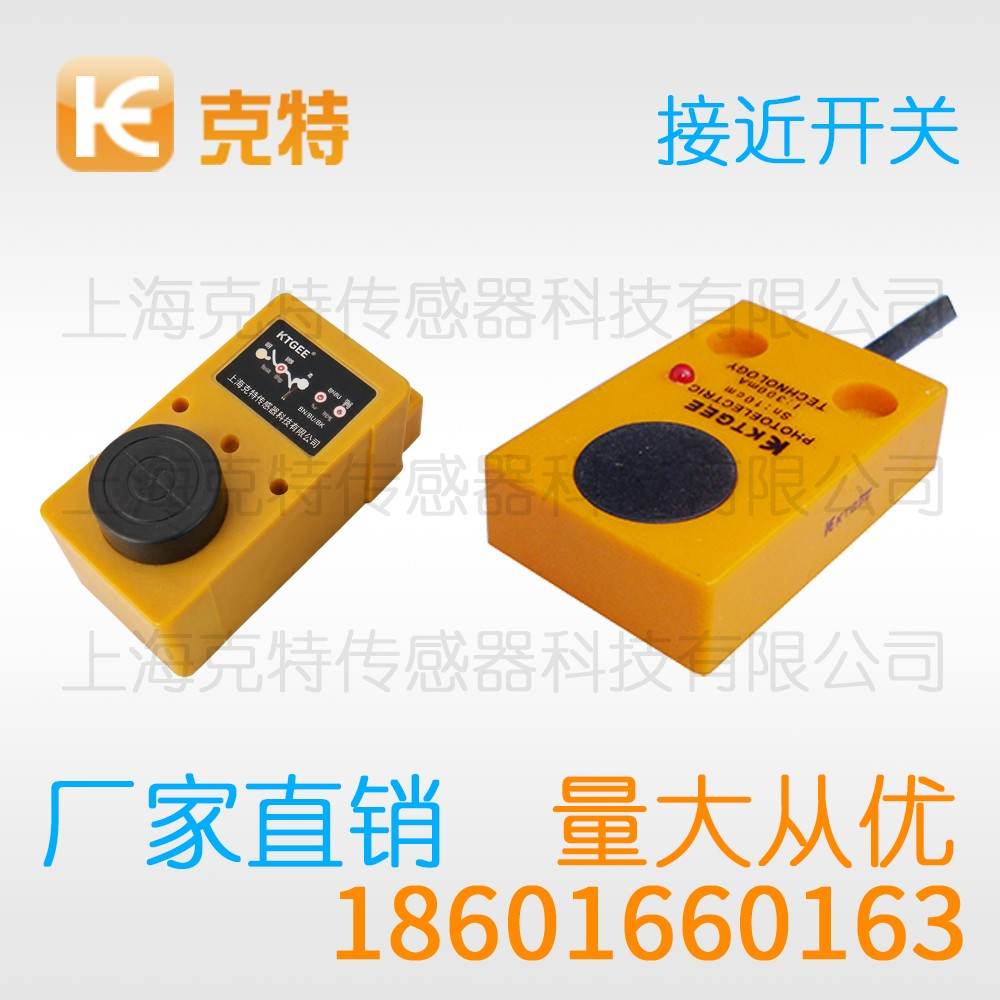

YJPYF5A-1A 克特

从业者对克特接近开关的意见，多集中在误动作上，屏蔽与接地做不到位，信号漂移会很明显。装好之后还要按实际工件再校核一遍。克特接近开关的操作要点并不难，与执行机构的配合间隙要留够，偏斜安装会削减有效距离。

YJPYF5A-1A 克特 接近开关

参数名称	参数值	参数名称	参数值
型号	YJPYF5A-1A
安装形式	埋入式/非埋入	工作电压	10-30VDC、90-250VAC、90-380VAC
品牌	克特18601660163	静态电流	DC≤2.5mA
检查距离	按型号标准	响应频率	20-1000Hz
回差值	小于检测距离的10%	电流输出	200mA、300mA、500mA、
标准检测体	检查面而定	防护等级	IP50-IP66
残留电压	DC三线式：≤1.5VDC，DC二线式：≤4VDC，AC二线式：≤8VAC
温度影响	在-25℃到+70℃范围内，对在+25℃时的检测距离是在10%以下
绝缘电阻	≥50MΩ Min（500VDC Mega基准）
耐压	1500VAC 50/60Hz 一分钟
抗振动	抗振动：10-55Hz（周期每分钟）复振幅1mm，X、Y、Z各方向2小时
抗冲击	抗冲击：500M/S²(50G) X、Y、Z各方向3次
环境温度	工作时：-30 to +80℃(未结冰状态下)
	储存时：-30 to +80℃未结冰状态下
环境湿度	工作时: 35 to 95% RH
指示灯	动作显示（红色LED）

产线节拍越来越快，传统机械触点的响应早已跟不上。克特接近开关凭借毫秒级反应与免维护特性，成了自动化现场的常客。本文把使用要点一次讲清。

一、工作原理

从结构上看，这类产品由感应线圈、振荡器、检波整形电路与输出级组成。通电后线圈向外辐射交变磁场，金属导体进入磁场范围便激发涡流，涡流反过来削弱原有磁场，使振荡条件被破坏。电路据此翻转输出状态，向控制器报送目标到位信息。整个响应过程在毫秒量级，适配高速产线节拍。

二、应用场景

注塑机的顶针复位、合模到位靠该器件确认；印刷机的纸张对边由该器件感知；起重设备的吊钩限位也常见其身影。凡是金属目标需要非接触判别有无或位置的场合，这款器件都能胜任，且后期几乎无需保养。

三、电气接线

常用三线制直流产品分 NPN 与 PNP 两种输出。以 PNP 为例，棕色线接电源正，蓝色线接电源负，黑色线为信号输出，负载串接于输出与电源正之间。接线前务必断电，核对线色与样本一致，防止反接烧毁。

四、周围环境的影响

周围存在大面积铁磁金属会分流磁场，缩短有效检测距离，故非齐平安装时两侧应留出样本规定的净空。高温令线圈参数漂移，选型要核对工作温度上限。强振动场合需配减振支架，避免螺纹松脱。

五、功能特点

高防护结构使其耐受冲洗与飞屑，长期免维护。温度补偿电路减小零漂，保证冷启动一致。输出延时与回差可调型号帮助滤除抖动，适配颠簸工况。

六、操作要点

调试阶段建议用示波器或 PLC 监控点观测输出边沿，确认无抖动。对高速目标，注意器件响应频率上限，超过会丢脉冲。日常巡检查看固定是否松动、引线是否老化。

七、动作距离设定

对软磁与非磁金属混线工况，按最不利材料设定距离，确保小信号材料也能触发。长导线带来分布电容，远端安装要核算压降，必要时就近供电。

八、避坑要点

安装扭矩不可过大，螺纹滑牙后头部松动将直接改变动作点。屏蔽电缆的金属网仅有能一端接地，两端接地反而引入地环流。备件替换时连同线色定义一并核对，旧线褪色易造成错接。

九、适用场合

在振动、油污、粉尘等恶劣环境表现稳健，是工业现场主力检测元件。选型时结合材质、距离、安装方式与电气接口，方能发挥效益。

回到开头的问题，漏检与误动作多半源于设定与布置不当，而非器件本身。把距离留余量、把干扰隔开、把接线核对准，这款产品便能长期稳健服役。

克特电感式接近开关,圆柱形接近开关,方形接近开关,超小型电感式接近开关,超短型电感式接近开关,中长距离接近开关,两线电感式接近开关,三线接近开关,交流接近开关,直流接近开关,10-30VDC,6-36VDC,90-250VAC,20-250VAC,NPN,PNP,四线接近开关,克特接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体，检测距离由0.8mm至150mm。可根据客户需要制作成耐高温型接近开关，最高温度150℃。根据原理可分为正方形、圆柱形、圆孔型、凹槽型等五种类型。上海克特传感器科技有限公司专业生产YJPYF5A-1A 克特

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
