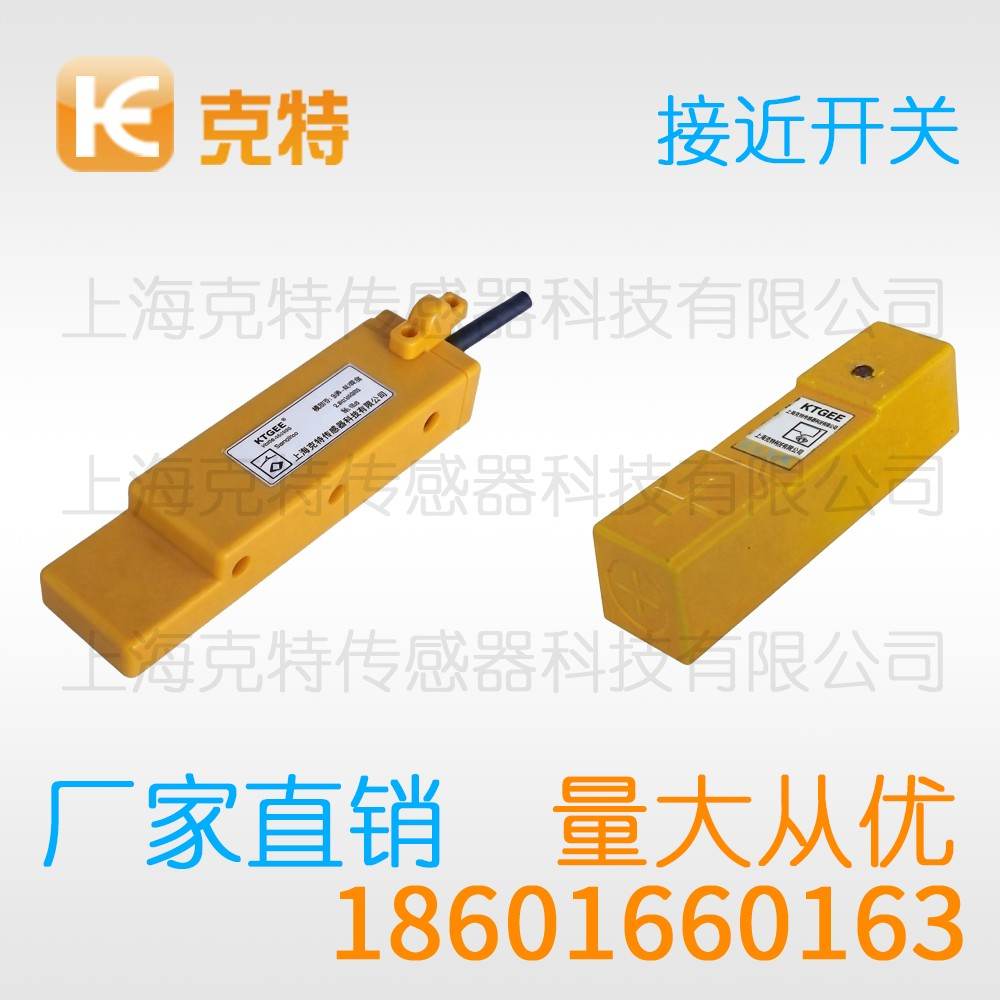

TL-N5MF2 克特 直流 PNP NO

TL-N5MF2 电感式接近开关 克特 直流型 PNP NO 非屏蔽式

分类	类型	输出形式	参数值
型号	TL-N5MF2
安装方式			非屏蔽式（非埋入式）/屏蔽式（埋入式）
功能	直流型	NPN	NO
			NC
			NO+NC
		PNP	NO
			NC
			NO+NC
		二线制	NO
			NC
	交流型	二线制	NO
			NC
		三线制	NO+NC
检测距离			按标准距离
设定距离			标准距离80%
品牌			克特18601660163
滞后距离			检测距离的10%以下
检测物体			磁性金属（非磁性金属时检测距离减小）
标准检测物体			按检查面而定
响应频率			DC: 0.5kHz AC: 25Hz
电源电压			直流型：DC12—24V（6-36V）脉动（P-P）10%以下 交流型：AC110—220V（36—250V）50/60Hz
耐电压			AC1000V 50/60Hz 1min 充电部分与外壳间
电压的影响			额定电源电压范围±15%以内、额定电源电压值时±10%检测距离以内
消耗电流			N.P型：13mA以下，D型：0.8mA以下，A型：1.7mA以下
控制输出			N.P型：300mA以下，D型：200mA以下，A型：400mA以下
回路保护			N.P.D型：逆连接保护、浪涌吸收、负载短路保护 A型：浪涌吸收
环境温、湿度			动作时、保存时：各-30—+65℃（不结冰、不结霜） 动作时、保存时：各35—95%RH
温度的影响			温度范围-30—+65℃，+23℃时、±15%检测距离以内 温度范围-25—+60℃，+23℃时、±10%检测距离以内
绝缘阻抗			50MΩ以上（DC500兆欧表）充电部分与外壳间
材质			外壳：黄铜镀镍/塑料 检测面：ABS
保护构造			IP50-67（IEC规格）

电子装配里的克特接近开关接线方式

不少现场工程师对克特接近开关的参数表很熟，真正投产后仍会碰到抖动、误动作与提前损坏。问题多半出在安装余量与环境干扰上。下面结合工况逐项梳理使用要点。

一、干扰与温漂

就温湿度与介质而言，相邻安装的多台产品之间可能相互串扰，电源端加装滤波环节能压低脉冲干扰，整改后的验证数据应当留档保存。

克特接近开关环境整改后应重新标定触发点。

从现场施工看，屏蔽层单端接地可以压低干扰，现场改线后要重新做一次触发点验证。

二、线序与接地

按布线要求，端子压接后轻拉确认不松动，接头处要做好绝缘处理，预留备用线端方便后续扩展。

克特接近开关接线改动后要重新验证触发点。

就工作过程而言，线圈与电容构成的谐振网络维持稳定振荡，目标表面感应出涡流并持续消耗振荡能量。

三、功能特点

功能层面，NPN 与 PNP 两种输出逻辑覆盖了绝大多数控制器接口，感应距离随目标材质与尺寸变化，需要按表折算，功能选得准，比单纯追求单项参数更重要。

克特接近开关可用于到位、计数与限位三类场合。

周围金属与干扰，检测面正前方的金属支架会压缩感应范围，金属挡板与安装板要留出足够间距。

环境因素方面，结露与高湿环境考验引出部位的防护，相邻产品可错开安装角度或交替通电。

四、检测原理说明

从检测机理讲，内部振荡级持续输出高频能量，振荡幅度随目标接近而单调下降，整个过程在微秒到毫秒量级内完成。

在评估干扰时，油雾与粉尘附着会改变检测面附近的介电状况，油雾场合应优先考虑便于清理的外形结构。

整定环节，有色金属目标对应的有效距离要按衰减系数折算，复测数据与首次整定值对比即可发现漂移。

五、用法与操作

正确的使用方式，安装时检测面正对目标运动方向，更换产品时要做触发点对比，操作培训到位能减少误动作。

注意事项方面，禁止把检测面当作撬杠支点，线缆走向要避开运动部件与锐边。

六、应用要点

从集成商反馈看，木工机械中用于压梁与送料机构限位，多工位集中安装时要预留相互之间的间距，现场工况决定外壳形式与引出方式。

使用时，感应面不宜贴死在厚金属板上，触发点确认后要锁紧并做标记。

需要留意的是，超出额定使用条件会显著缩短寿命，备件更换后要做触发点对比。

应用端，电子装配专机上做托盘与工装的位置确认，批量产线更看重不同批次产品的一致性。

七、安装距离的取值

按设定步骤，倾斜接近会让有效检测距离变短，感应不足时优先改安装位置而非盲目换型号，投产初期安排一轮复测很有必要。

这款产品的核心价值，无触点工作方式使产品免于机械磨损的困扰。

八、现场教训汇总

在操作细节上，带电接线存在损坏输出级的风险，维护周期要结合工况粉尘与油雾程度，预防性检查的成本远低于事后抢修。

原理层面，交变磁场由检测面一侧的振荡线圈建立，幅度跌落到阈值以下即触发判定环节。

九、使用场合

按现场分类，有油雾与切削液的机床内部适合选用便于密封的结构，场合复杂时建议先做现场试验，把场合条件写清楚能大幅减少返工。

TL-N20MF12 克特接近开关要点：功能非接触开关量输出；接线直流三线PNP常开；场合机床限位适用；应用装配线工件有无判别；测距动作点选中段；环境温漂令距离缓变；原理靠涡流效应感知金属；注意换型复测距离；用法备件同逻辑型。

克特电感式接近开关,圆柱形接近开关,方形接近开关,超小型电感式接近开关,超短型电感式接近开关,中长距离接近开关,两线电感式接近开关,三线接近开关,交流接近开关,直流接近开关,10-30VDC,6-36VDC,90-250VAC,20-250VAC,NPN,PNP,四线接近开关,克特接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体，检测距离由0.8mm至150mm。可根据客户需要制作成耐高温型接近开关，最高温度150℃。根据原理可分为正方形、圆柱形、圆孔型、凹槽型等五种类型。上海克特传感器科技有限公司专业生产TL-N5MF2 克特 直流 PNP NO

产品特点：接近开关
