TA1T-B3010P-O3F2/160 克特 高温度电感式

工业现场环境复杂，克特接近开关的选型需因地制宜。当金属进入动作距离，比较器翻转输出，离开复位距离后信号自动回位。螺纹连接加防松措施，长期振动可能令探头缓慢偏位。把这些细节做到位，检测稳定性会有明显提升。

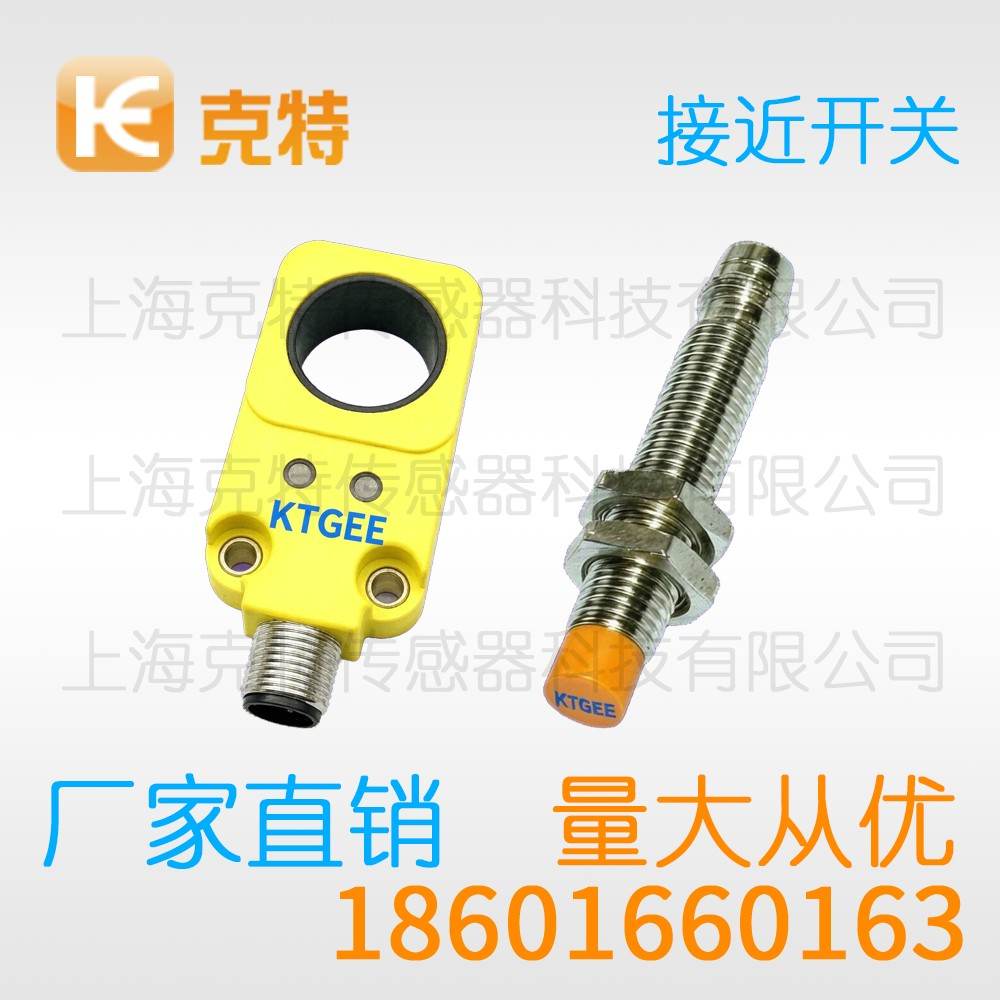

TA1T-B3010P-O3F2/160 克特 高温度电感式接近开关

参数分类	参数项目	参数值
型号	TA1T-B3010P-O3F2/160
一般说明	输出类型	NPN、PNP、D、AD
	安装方式	齐平/非齐平安装
	额定动作距离	0-100mm按产品而定
	确保距离可靠动作范围	标准80%
	标准检测物	检测面1.5倍
品牌	克特18601660163
基本参数	额定电压	NPN/PNP/D:DC10～30V，交直流:AC/DC24～250V
	电压降	NPN/PNP:<2V，直流两线:<3V，交直流:<6V
	工作电流	NPN/PNP:<200mA，直流两线:<100mA，交直流:<300mA
	空载电流	<12mA
	漏电流	<100uA
	回差范围	检测距离的15%以内
	重复精度	检测距离的3%以内
	开关频率	NPN/PNP/D:0.4KHz，交直流:40Hz
	回路保护	逆极性保护、短路保护、浪涌吸收
	开关状态指示	红色LED指示灯
周围环境	环境温度	-25℃～+70℃（不结冰、凝露）
	温度影响	-25℃～+70℃内，+24℃时检测距离15%以内
	环境湿度	35～95%RH（不凝露）
	电压的影响	<3%
机械特性	连接方式	标准导线长1-2m
	外壳材料	黄铜镀珍珠镍
	感应面	PBT
	防护等级	IP50-67
	耐电压	AC500V 50/60Hz 1min 充电部整体与外壳间
	绝缘阻抗	20MΩ以上(DC500V兆欧表) 充电部整体与外壳间
	耐振动	10～55 Hz，复振幅1.5mm X,Y,Z各向 2H

物流分拣行业克特接近开关抗干扰处理漫谈

调试克特接近开关时，先弄清动作距离与回差的关系，再谈安装布局，效率会高很多。很多抖动问题恰恰出在距离贴着极限值。下面按使用顺序把要点讲清楚。

一、信号形成过程

从检测机理讲，振荡频率一般落在数百千赫兹量级，不同材质对应的衰减斜率并不一致，后级比较环节给出稳定的通断状态。

克特接近开关内部振荡级的工作状态决定了检测灵敏度。

从上手顺序看，感应面不宜贴死在厚金属板上，操作规程里应写明上电检查步骤。

从工况特点看，有油雾与切削液的机床内部适合选用便于密封的结构，同类场合的成功案例值得参考。

二、场景匹配要点

按现场分类，振动较大的设备优先考虑刚性支架，使用场合决定了外形、输出与引出方式，场合选择本身就是一次工程判断。

克特接近开关在粉尘油雾场合要注意防护与清理。

从行业落地看，输送线分拣点依靠金属接近触发挡板气缸，粉尘较多的建材与矿山现场要选便于清理的外形。

三、接线方式

就信号线而言，交流两线制存在微小漏电流，选型时要留意，电磁阀线圈建议加装浪涌吸收环节，带电接线并不提倡，应先断电操作。

需要留意的是，线缆过度拉扯会让芯线在引出处断裂，线缆走向要避开运动部件与锐边。

从回路构成看，PNP型输出高电平驱动中间继电器，屏蔽层单端接地可降低串扰。

四、功能要点

在功能选项上，额定动作距离在规格书中以符号Sn标注，冗余功能未必划算，够用即可。

现场工况方面，金属屑堆积在检测面会造成误动作，油雾场合应优先考虑便于清理的外形结构。

五、使用方法说明

从上手顺序看，安装螺母要按对角顺序逐步拧紧，运行一段时间后要复查安装距离，用法规范应写入设备维护手册。

六、干扰与温漂

现场环境，环境温度变化让动作点轻微漂移，油雾场合应优先考虑便于清理的外形结构，环境因素往往比产品本身更值得关注。

使用时，弯曲半径过小会损伤线缆内部芯线，运行一段时间后要复查安装距离。

七、动作距离标定

在取值时，目标垂直进入检测面时距离最稳定，复测数据与首次整定值对比即可发现漂移，标定工作最好由专人统一完成。

八、应用要点

应用端，钢铁输送线用于挡板与拉绳配套的连锁，工装更换频繁的场合关注安装重复性，样机验证通过后再批量上机更稳妥。

标定环节，目标垂直进入检测面时距离最稳定，留出余量比贴着极限值更稳妥。

九、现场教训汇总

现场教训，焊接作业飞溅会灼伤检测面与线缆，首次送电要安排人员盯住输出状态，现场标识清楚能减少误操作。

从标定方法看，回差过小容易在临界点出现抖动，整定完成后要做一次连续动作验证。

从行业落地看，汽车零部件装配线用于工件计数与定位，振动大的设备优先选刚性支架与带锁紧螺母。

克特电感式接近开关,圆柱形接近开关,方形接近开关,超小型电感式接近开关,超短型电感式接近开关,中长距离接近开关,两线电感式接近开关,三线接近开关,交流接近开关,直流接近开关,10-30VDC,6-36VDC,90-250VAC,20-250VAC,NPN,PNP,四线接近开关,克特接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体，检测距离由0.8mm至150mm。可根据客户需要制作成耐高温型接近开关，最高温度150℃。根据原理可分为正方形、圆柱形、圆孔型、凹槽型等五种类型。上海克特传感器科技有限公司专业生产TA1T-B3010P-O3F2/160 克特 高温度电感式

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
