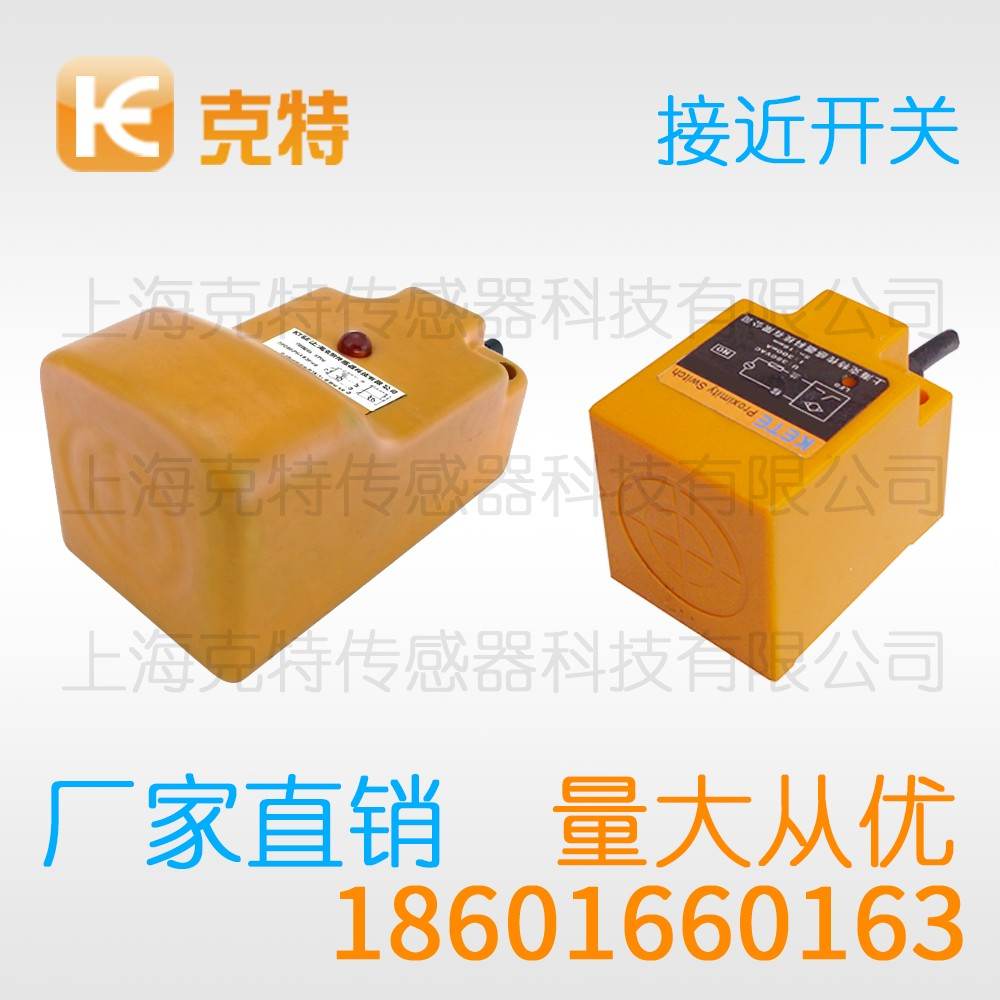

PA1T – S121.5N - CEA4 克特 高压力电感式接近开关

分类	类型	输出形式	参数值
型号	PA1T – S121.5N - CEA4
安装方式			非屏蔽式（非埋入式）/屏蔽式（埋入式）
功能	直流型	NPN	NO
			NC
			NO+NC
		PNP	NO
			NC
			NO+NC
		二线制	NO
			NC
	交流型	二线制	NO
			NC
		三线制	NO+NC
检测距离			按标准距离
设定距离			标准距离80%
品牌			克特18601660163
滞后距离			检测距离的10%以下
检测物体			磁性金属（非磁性金属时检测距离减小）
标准检测物体			按检查面而定
响应频率			DC: 0.5kHz AC: 25Hz
电源电压			直流型：DC12—24V（6-36V）脉动（P-P）10%以下 交流型：AC110—220V（36—250V）50/60Hz
耐电压			AC1000V 50/60Hz 1min 充电部分与外壳间
电压的影响			额定电源电压范围±15%以内、额定电源电压值时±10%检测距离以内
消耗电流			N.P型：13mA以下，D型：0.8mA以下，A型：1.7mA以下
控制输出			N.P型：300mA以下，D型：200mA以下，A型：400mA以下
回路保护			N.P.D型：逆连接保护、浪涌吸收、负载短路保护 A型：浪涌吸收
环境温、湿度			动作时、保存时：各-30—+65℃（不结冰、不结霜） 动作时、保存时：各35—95%RH
温度的影响			温度范围-30—+65℃，+23℃时、±15%检测距离以内 温度范围-25—+60℃，+23℃时、±10%检测距离以内
绝缘阻抗			50MΩ以上（DC500兆欧表）充电部分与外壳间
材质			外壳：黄铜镀镍/塑料 检测面：ABS
保护构造			IP50-67（IEC规格）

从对比角度看克特接近开关的工作原理

在自动化工位上，克特接近开关承担着到位确认与连锁控制的角色。动作点抖动会直接放大成停机。下面从原理、接线到环境评估做系统说明。

一、配套使用场景

按工位需求，机床夹具常用此类产品完成工件到位确认，批量产线更看重不同批次产品的一致性。

克特接近开关常被集成到流水线工位做到位连锁。

二、参数与功能解析

在功能选项上，常开与常闭两种输出逻辑可按控制需要选择，参数口径要统一目标材质再比较，把关键参数写进技术协议便于验收。

克特接近开关的额定动作距离以符号Sn标注。

三、安装环境评估

从安装环境看，结露与高湿环境考验引出部位的密封，高温场合要核对额定工作温度范围，干扰源定位可以先从电源线束入手。

克特接近开关的安装板开孔尺寸会影响有效距离。

适合的场合，振动较大的设备优先考虑刚性支架，使用场合决定了外形、输出与引出方式。

用法上，安装时检测面正对目标运动方向，动作点确认后要锁紧并做标记。

四、工况适配分析

典型工况方面，有油雾与切削液的机床内部适合选用便于密封的结构，同类场合的成功案例值得参考，适配性验证通过后再批量上线更稳妥。

就工作过程而言，内部振荡级持续输出高频能量，金属目标靠近后涡流损耗使振荡幅度下降。

就信号线而言，直流三线制的额定电压要与电源匹配，信号线与动力线宜分开走线并留出间距。

按输出逻辑，动作点可通过微调型产品进行现场整定，参数留有余量能显著降低故障率。

五、注意事项

注意事项方面，清洗溶剂可能侵蚀密封件与线缆外皮，异常动作先查安装再怀疑产品，故障分析报告有助于减少重复失效。

六、用法与操作

按调试流程，感应面不宜贴死在厚金属板上，更换产品时要做动作点对比，使用记录有助于分析偶发故障。

从电磁感应角度看，振荡回路的Q值决定了检测灵敏度，幅度跌落到门限以下即触发判定环节。

七、整定方法说明

就安装距离而言，环境温度变化会让动作点轻微漂移，复测数据与首次整定值对比即可发现漂移。

在维护环节，清洗溶剂可能侵蚀密封件与线缆外皮，更换下的产品要分析失效原因并记录。

从使用场合看，有油雾与切削液的机床内部适合选用便于密封的结构，使用场合决定了外形、输出与引出方式。

八、信号形成过程

从检测机理讲，磁场能量高度集中在检测面附近区域，涡流路径集中在目标表层，与表面状态有关，这种非接触检测方式没有机械磨损。

在场景匹配上，有油雾与切削液的机床内部适合选用便于密封的结构，场合与型号匹配是方案成功的一半。

从内部电路结构看，交变磁场由检测面一侧的振荡线圈建立，铁磁性材料进入磁场时振荡被明显削弱。

九、极性核对要点

说到三线制与两线制，PNP型输出高电平驱动中间继电器，信号线与动力线宜分开走线并留出间距，接线完成后把线号与端子号补齐标识。

从工况特点看，高温炉前输送要核对耐温范围，使用场合决定了外形、输出与引出方式。
