克特接近开关接线图详解与安装调试指南

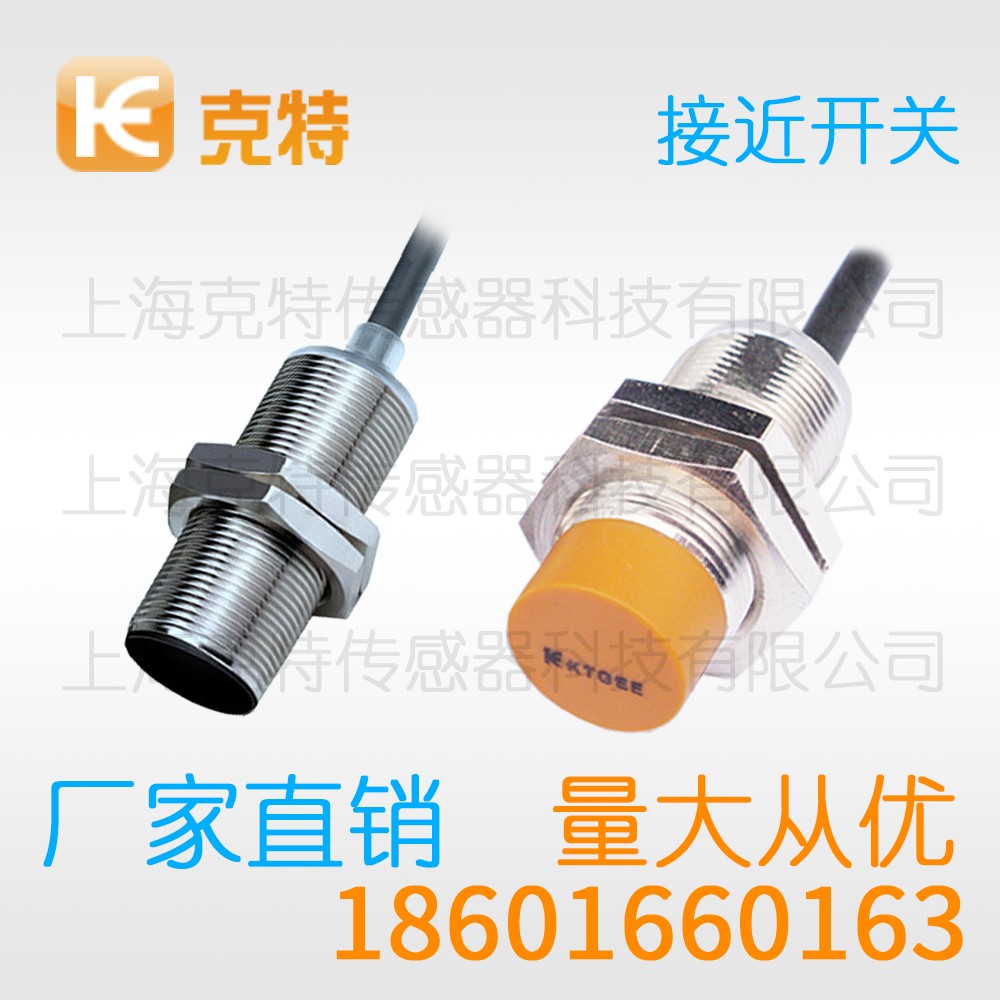

对于从事自动化设备调试和维护的工程师来说，克特接近开关是再熟悉不过的元器件了。然而，真正用好它并不简单，原理理解、接线规范、距离设定、环境影响等每一个环节都关系到系统的稳定运行。本文将全面梳理克特接近开关的相关知识，希望能为大家的实际工作提供帮助。
【工作原理】
克特接近开关属于有开关量输出的位置传感器，它省去了机械式行程开关的物理接触。其工作原理建立在麦克斯韦电磁理论基础上：感应线圈中的高频交变电流产生交变磁通，金属导体在交变磁通中感应出电动势并形成涡流，涡流的去磁作用改变线圈等效阻抗。ASIC芯片监测阻抗变化，当金属靠近到动作距离时输出开关信号。该原理决定了它只能检测金属，且检测距离与金属材质、尺寸、厚度密切相关。
【产品应用】
在冶金和矿山行业，克特接近开关需要在极端恶劣的环境中工作。炼钢设备中，用于炉体倾转位置检测、钢包位置确认、连铸机辊道检测；轧钢设备中，用于轧辊位置检测、钢板到位检测、卷取机定位；矿山设备中，用于提升机位置检测、破碎机状态确认、输送带跑偏检测；焦化设备中，用于推焦车位置检测、拦焦车定位、熄焦车位置确认。冶金矿山行业的特点是高温、高粉尘、强振动、强电磁干扰，因此必须选用耐高温型（最高150℃）、高防护等级（IP68）、金属外壳、抗振动的重型克特接近开关。
【接线方式】
在实际工程项目中，克特接近开关的接线还需要考虑可维护性和可扩展性。建议在设计阶段就规划好接线方案：克特接近开关的信号线先接入现场接线盒，再通过多芯电缆接到控制柜，这样更换开关时只需在接线盒处操作，不必拆动控制柜内的接线。接线盒内应为每根线标注清晰的线号，线号应与电气图纸一致。对于重要工位的克特接近开关，建议预留备用线（多敷设1-2芯），方便后期增加功能或更换不同类型的开关。控制柜内的端子排应按区域划分，克特接近开关信号集中在一个区域，与动力回路分开，便于排查故障。良好的接线规范不仅能提高可靠性，还能大大降低后期维护成本。
【周围金属的影响】
克特接近开关对周围金属非常敏感，这是由其工作原理决定的。感应线圈产生的交变磁场不仅作用于被测目标，也会作用于安装支架、相邻设备外壳等周围金属结构。这些非目标金属产生的涡流同样消耗振荡能量，可能导致两种问题：一是开关在无目标时就处于临界状态，轻微振动或温度变化就引起误触发；二是实际检测距离比标称值大幅缩短，目标到了标称距离却不动作。解决办法包括：选用屏蔽型开关，其内部磁场被约束在感应面正前方，对侧面金属不敏感；安装时在开关与金属支架之间加非金属衬套；非屏蔽型开关安装时周围必须留出规定的非金属区域。
【距离的设定】
克特接近开关的检测距离设定需要关注温度漂移的影响。克特接近开关的检测距离会随环境温度变化而变化，一般来说温度升高时检测距离略有增大，温度降低时略有减小，温漂系数通常为每摄氏度百分之零点零几到百分之零点一。在温差较大的场合（如户外设备、高温车间、冷库），温度漂移可能导致检测距离在极端温度下超出可靠范围。因此设定距离时应考虑全温区的变化量，在常温下设定的安装距离应留有足够余量，确保在最高温和最低温下都能可靠动作。对于温差超过六十摄氏度的场合，建议选用带温度补偿的高精度克特接近开关，或在极端温度下重新校准距离。
【注意事项】
克特接近开关的正确使用需要关注从选型到报废的全生命周期。选型阶段注意事项：明确被测物属性，明确安装条件，明确电气要求，明确环境条件，在此基础上选择合适型号，不可大材小用或小材大用。安装阶段注意事项：严格按接线图接线，颜色对应不可错；安装力矩符合要求；感应面与被测物表面平行，间隙均匀；安装后先不通负载通电测试指示灯，再接负载。调试阶段注意事项：用实际被测物测试，不用替代品；在全速度范围和全温度范围内验证；记录动作距离和释放距离数据存档；关键工位做故障注入测试。运行阶段注意事项：建立点检制度，定期检查指示灯状态、接线牢固度、感应面清洁度；记录故障和更换情况，分析失效模式；在设备大修时统一检测或更换超期开关。报废阶段注意事项：开关属于电子废弃物，应按环保要求分类回收，不可随意丢弃。
【使用场合】
在确定使用场合时，还需要考虑法规和标准的要求。在有食品接触要求的场合（食品饮料行业直接接触食品的区域），产品材料需要符合FDA或LFGB等食品接触材料标准，应选用食品级克特接近开关。在这些有法规要求的使用场合，选型时必须将合规性作为首要条件。
克特接近开关作为工业自动化领域用量最大的传感器之一，其重要性不言而喻。本文从工作原理、产品应用、接线方式、周围金属影响、距离设定、注意事项、使用场合七个方面进行了全面阐述，希望能够帮助读者系统掌握相关知识。在实际工作中，还应关注行业技术发展，了解新型智能克特接近开关的特点，不断更新知识结构，以适应智能制造的新需求。
